| 文件名稱 | 驗證文件編碼 |
| 無塵室空氣凈化系統再驗證報告 |
ZKYZ-02-006-02 |
1、驗證目的：檢查并確認我公司無塵室空氣凈化系統（HVAC）的設計和安裝符合GMP標準要求。特制定無塵室空氣凈化系統驗證方案做為無塵室空氣凈化系統確認潔凈度標準的依據。檢查并確認系統的設備、設施所用材質、設計、制造符合GMP的要求；檢查系統的文件資料齊全且符合GMP的要求；檢查并確認系統的安裝符合生產要求，公用工程系統配套齊全且符合設計要求；確認系統的各種儀器、儀表經過校對正合格；確認系統的各種控制系統功能與性能符合設計要求；確認在規定的范圍內操作，系統能穩定地運行且保證各項指標能達到設計標準。
2、再驗證人員：由胡群、王竺、杜鳳文、朱丹等組成驗證小組負責無塵室空氣凈化系統驗證工作。
3、驗證方案實施情況：驗證小組按已批準的驗證方案于2007年7月15日—10月30日進行驗證工作。具體實施過程如下：
3.1安裝確認時間2007年7月15日—10月15日。儀器儀表校驗，保證測試數據準確，見附件1。風管安裝、檢漏，風管及空調機清潔檢查結果：風管制作材料符合設計要求，風管安裝緊密，走向合理，符合設計圖紙。見附件4。風管及空調機安裝前已清潔并有清潔記錄，符合要求。
見附件5.風管檢漏采用漏光法，發現三處法蘭連接處漏風，緊固螺栓后達到要求。見附件6。
3.1.1空調設備安裝檢查，根據廠家提供的設備資料對空調機安裝進行檢查。結果：空調設備安裝符合設計及安裝規范。安裝質量符合要求。見附件2、3。

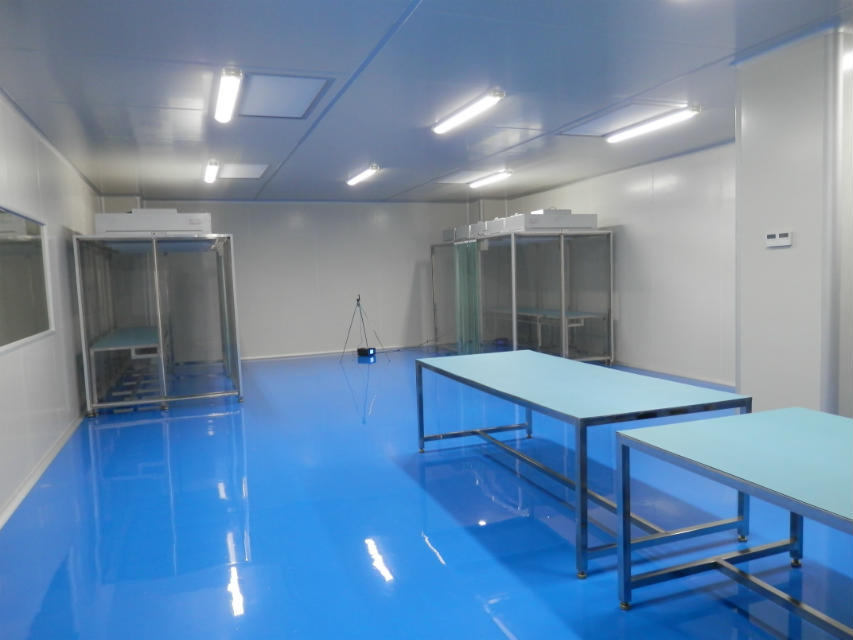

3.1.2建筑質量檢查根據GMP的要求，對潔凈室地面、墻面、天花板等進行檢查。結果：進入潔凈室內的管道、風口、燈具與墻面或天花板連接部位無縫隙、密封，符合設計要求。見附件7。
3.1.3高效過濾器檢漏：潔凈區共安裝22支高效過濾器。采用粒子計數器掃描法，對每支高效過濾器進行檢漏。結果：清洗室1個高效過濾器表面有二處小孔，對其進行了更換，檢查符合要求。潔具室1個高效過濾器表面有一處小孔，用硅膠進行修補，檢查符合要求。其余每支高效過濾器都符合要求。見附件8。
3.2運行確認時間2007年10月5日—10月20日。對空調機進行調試運行，檢查確認各項指標，結果均符合要求。
3.2.1空氣流速及換氣次數進行測量，對各潔凈室送風口風速進行測量。結果：層流罩的平均風速都有大于規定要求，各潔凈室換氣次數達到規定要求。見附件9。壓差的確認測試高潔凈度級別對低潔凈度級別的壓差。結果：空氣潔凈級別不同的相鄰房間之間的靜壓差都大于5帕，潔凈室（區）與室外大氣的靜壓差都大于10帕，符合GMP要求。見附件11。
3.2.2照度的確認?用照度計在離地1m處進行測量，通常每個房間取4個測點結果：各點關照度均大于300LX,符合要求。見附件。溫、濕度的確認、風量、風壓調整后進行溫、濕度測定。結果：溫度18℃—26℃。相對濕度45%—65%。見附件10。
3.3性能確認時間2007年10月20日—11月5日
3.3.1塵埃粒子測定采用塵埃粒子計數器，根據采樣計劃，對各潔凈室進行靜態測試。取樣點距地面0.8m，每點測3次。結果：符合GMP要求，見附件12。
3.3.2沉降菌測定在臭氧消毒后檢測沉降菌。根據取樣計劃，對各潔凈室進行靜態測試，取樣點同塵埃粒子測定點。結果：符合GMP要求，見附件13。
4、驗證結果分析、評價經審核各項測試結果符合已批準驗證方案制訂的標準，完全達到設計要求和GMP文件關于潔凈度級別的標準。驗證小組確認無塵室空氣凈化系統驗證合格。
5、再驗證周期?每年進行一次無塵室空氣凈化系統驗證。
附件1.
HVAC系統儀器儀表校驗記錄
| 編號 | 儀器儀表名稱 | 校驗周期 | 結果 | 校驗證書編號 |
| 001 | 微壓差計 | 1年 | ||
| 002 | 微壓差計 | 1年 | ||
| 003 | 微壓差計 | 1年 | ||
| 004 | 微壓差計 | 1年 | ||
| 005 | 微壓差計 | 1年 | ||
| 006 | 微壓差計 | 1年 | ||
| 驗證結果評定 | ?檢驗人：????????????復檢人：???????????????年??月??日 | |||
附件2
HVAC系統性能、質量及適用性評價表
年??????月??????日
| 設備編號 | ZKY-SB-005 | 設備名稱 | 空調機組 |
| 型???號 | TADX0406B | 系列號 | |
| 用途 | 30萬級潔凈區空氣凈化 | ||
| 性能
質量 要求 |
循環風量：12000m3/h
機外余壓：900Pa 制冷劑氣管：28.6×2 制冷劑液管：15.88×2 |
||
| 驗證
結果 評定 |
?檢驗人：??????????復檢人：?????????????年???月???日 | ||
附件3
HVAC系統空氣處理設備安裝條件檢查記錄
年?????月????日
| 設備編號 | ZKY-SB-005 | 設備名稱 | 空調機組 |
| 型???號 | TADX0406B | 系列號 | |
| 安裝條件要求 | 實際安裝條件 | ||
| 電器部分 | 電機功率7.5kw-4P
額定電壓380V |
||
| 管路連接 | 鋼管連接方式為焊接
密封符合標準 |
||
| 自動控制 | 制冷過程自動控制符合標準
臭氧發生器自動控制符合標準 |
||
| 過濾器安裝 | 初效、中效、高效各過濾器必須按程序安裝 | ||
| 冷卻加熱盤管 | 安裝時必須焊接 | ||
| 其它條件 | |||
| 驗證結果評定 | 檢驗人：??????????復檢人：????????????????年??月??日 | ||
附件4
HVAC系統風管制作及安裝檢查確認記錄
年????月???日
| 設備編號 | ZKY-SB-005 | 設備名稱 | 空調機組 |
| 型???號 | TADX0406B | 系列號 | |
| 檢查項目 | 標準要求 | 檢查結果 | |
| 風管材料 | 采用0.5mm鍍鋅板材 | ||
| 保溫材料 | 橡塑海綿 | ||
| 安裝情況 | 符合要求 | ||
| 驗證結果評定 | 檢驗人：?????????復檢人：?????????????年??月??日 | ||
附件5
HVAC系統風管及空調設備清潔確認記錄
年????月???日
| 設備編號 | ZKY-SB-005 | 設備名稱 | 空調機組 |
| 型???號 | TADX0406B | 系列號 | |
| 檢查項目 | 標準要求 | 檢查結果 | |
| 檢查風管清潔記錄 | 按《HVAC系統風管漏氣檢查程序》，潔凈區的內表面
應平整光滑、無裂縫，接口嚴密，無顆粒脫落并能耐受清洗和消毒 |
||
| 檢查空調設備清潔記錄 | 設備表面無塵、無破損；內部初、中效過濾器保持清潔，定期清洗 | ||
| 實際抽樣檢查結果 | 合格 | ||
| 驗證結果評定 | 檢驗人：?????????復檢人：????????????????年???月???日 | ||
附件6
HVAC系統風管漏風檢查記錄
測試日期???????????????????????????????????????年???月???日
| 風管名稱及編號 | 風管端面（長×寬） | 漏風點位置 | 結果 |
| 送風管??初段 | 400×800mm | ||
| 送風管??中段 | 400×600mm | ||
| 回風管??初段 | 400×800mm | ||
| 回風管??中段 | 400×600mm | ||
| 回風管??高段 | 300×300mm | ||
| 驗證結果評定 | 檢驗人：?????????復檢人：??????????????年??月??日 | ||
附件7
車間潔凈室建材及施工質量檢查記錄
檢查日期:???????????????????????????????????????年??月??日
| ??????????房間
結果 項目 |
緩沖間 | 更衣室 | 走廊 | 潔具洗存 | 中轉間 | 清洗間 | 包裝過濾 | 真空濃縮 | 噴霧干燥 | 菌檢室緩沖 | 菌檢室更衣 | 菌檢室緩沖 | 菌檢室操作間 |
| 地面材質采取硬化樹脂地面,應平整 | |||||||||||||
| 地面-墻面及天花板交角應為弧形 | |||||||||||||
| 潔凈室內表面墻壁及天花板材料應為彩鋼板 | |||||||||||||
| 設備安裝與墻體和天花板界面應密封 | |||||||||||||
| 照明燈具用吸頂燈式,其安裝同天花板之間應不存在縫隙 | |||||||||||||
| 門的材質應為彩鋼板門 | |||||||||||||
| 管道、風口、開關、插座與墻壁或天花板交界處應密封 | |||||||||||||
| 不應存在不易清洗消毒及易積塵的部位 | |||||||||||||
| 備注 | |||||||||||||
| 驗證結果評定 | 檢驗人：??????復檢人：???????????年???月??日 | ||||||||||||
附件8
潔凈車間HVAC系統高效過濾器檢漏記錄
| 房間名稱 | 高效過濾器編號 | 泄漏點及位置 | 修補方法 | 結果 |
| 換鞋 | 1 | |||
| 更衣 | 2 | |||
| 緩沖 | 3 | |||
| 潔具洗存 | 4 | |||
| 中轉間 | 5 | |||
| 6 | ||||
| 潔洗間 | 7 | |||
| 緩沖 | 8 | |||
| 走廊 | 9 | |||
| 10 | ||||
| 11 | ||||
| 過濾包裝 | 12 | |||
| 13 | ||||
| 真空濃縮 | 14 | |||
| 15 | ||||
| 噴霧干燥 | 16 | |||
| 17 | ||||
| 18 | ||||
| 菌檢室緩沖 | 19 | |||
| 菌檢室更衣 | 20 | |||
| 菌檢室緩沖 | 21 | |||
| 菌檢室操作 | 22 | |||
| 驗證結果評定 | 檢驗人：????????復檢人：???????????????????年???月??日 | |||
附件9
| 房間名稱 | 潔凈度級別 | 送風口編號 | 風速/m/s | 風量/m3/h | 換氣次數/次/h |
| 換鞋 | 30萬 | 1 | 0.30 | 129.6 | 14.4 |
| 更衣 | 30萬 | 2 | 0.69 | 298.1 | 15.1 |
| 緩沖 | 30萬 | 3 | 0.3 | 129.6 | 14.4 |
| 潔具洗存 | 30萬 | 4 | 0.37 | 159.8 | 15.4 |
| 中轉間 | 30萬 | 5 | 0.35 | 957.6 | 15 |
| 30萬 | 6 | 0.35 | |||
| 清洗間 | 30萬 | 7 | 0.43 | 588.2 | 14.9 |
| 緩沖 | 30萬 | 8 | 0.55 | 237.6 | 14.8 |
| 走廊 | 30萬 | 9 | 0.7 | 907.2 | 15 |
| 30萬 | 10 | 0.7 | |||
| 30萬 | 11 | 0.7 | |||
| 過濾包裝 | 30萬 | 12 | 0.4 | 1121.8 | 15.5 |
| 30萬 | 13 | 0.4 | |||
| 真空濃縮 | 30萬 | 14 | 0.35 | 1486.8 | 15.3 |
| 30萬 | 15 | 0.35 | |||
| 噴霧干燥 | 30萬 | 16 | 0.72 | 4587.8 | 14.9 |
| 30萬 | 17 | 0.72 | |||
| 30萬 | 18 | 0.72 | |||
| 菌檢室緩沖 | 10萬 | 19 | 0.20 | 86.4 | 21.1 |
| 菌檢室更衣 | 10萬 | 20 | 0.30 | 129.6 | 19.3 |
| 菌檢室緩沖 | 萬級 | 21 | 0.23 | 99.4 | 20.7 |
| 菌檢室操作間 | 萬級 | 22 | 0.30 | 410.4 | 22.2 |
| 驗證結果評定 | 檢驗人：???????????復檢人：?????????年???月??日 | ||||
附件10
潔凈區溫濕度測定記錄
測量日期：
過濾包裝間真空濃縮間噴霧干燥間實驗室緩沖實驗室更衣緩沖
| 房間名稱 | 溫度℃ | 相對濕度％ | ?溫度 | 相對濕度 | 溫度 | 相對濕度 | 結果 |
| 換鞋 | |||||||
| 更衣間 | |||||||
| 緩沖室 | |||||||
| 潔具洗存 | |||||||
| 中轉間 | |||||||
| 清洗間 | |||||||
| 緩沖室 | |||||||
| 走廊 | |||||||
| 真空濃縮 | |||||||
| 過濾包裝 | |||||||
| 噴霧干燥 | |||||||
| 菌檢室緩沖 | |||||||
| 菌檢室更衣 | |||||||
| 菌檢室 | |||||||
| 菌檢室操作間 | |||||||
| 結果評定 | 監測人：?????????復核人：?????????????年???月??日 | ||||||
附件11
潔凈區壓差測量記錄
過濾包裝間真空濃縮間噴霧干燥間實驗室緩沖實驗室更衣緩沖
| 房間名稱 | 設計壓差(Pa) | 實測(Pa ) | 結果 |
| 換鞋 | ㄒ9.8 | 12 | 合格 |
| 更衣間 | 10 | 18 | 合格 |
| 緩沖室 | 10 | 11 | 合格 |
| 潔具洗存 | 10 | 12 | 合格 |
| 中轉間 | 10 | 11 | 合格 |
| 清洗間 | 10 | 12 | 合格 |
| 緩沖室 | 10 | 15 | 合格 |
| 走廊 | 15 | 18 | 合格 |
| 真空濃縮 | |||
| 10 | 12 | 合格 | |
| 過濾包裝 | 10 | 14 | 合格 |
| 噴霧干燥 | 10 | 10 | 合格 |
| 菌檢室緩沖 | 10 | 10 | 合格 |
| 菌檢室更衣 | 10 | 15 | 合格 |
| 菌檢室 | 10 | 15 | 合格 |
| 菌檢室操作間 | 10 | 15 | 合格 |
| 結果評定 | 監測人：?????????復核人：???????????年???月??日 | ||
附件12
潔凈區塵埃粒子測試記錄
測試日期:???????測試狀態:靜態?????溫度:??????相對濕度:
| 房間名稱 | 潔凈
度 級別 |
采
樣 點 編號 |
測試結果(粒/m3) | |||||||
| 1 | 2 | 3 | 置信上限 | |||||||
| ≥0.5 um | ≥5 um | ≥0.5 um | ≥5 um | ≥0.5 um | ≥5 um | ≥0.5 um | ≥5 um | |||
| 換鞋 | 30萬 | 1 | ||||||||
| 2 | ||||||||||
| 更衣間 | 30萬 | 3 | ||||||||
| 4 | ||||||||||
| 緩沖室 | 30萬 | 5 | 0000000 | 0000 | ||||||
| 6 | 0000000 | 0000 | 0000000 | 0000 | 0000000 | 0000 | ||||
| 潔具洗存 | 30萬 | 7 | ||||||||
| 8 | ||||||||||
| 中轉間 | 30萬 | 9 | ||||||||
| 10 | ||||||||||
| 清洗間 | 30萬 | 11 | ||||||||
| 12 | ||||||||||
| 緩沖室 | 30萬 | 13 | ||||||||
| 14 | ||||||||||
| 走廊 | 30萬 | 15 | ||||||||
| 16 | ||||||||||
| 真空濃縮 | 30萬 | 17 | ||||||||
| 18 | ||||||||||
| 過濾包裝 | 30萬 | 19 | ||||||||
| 20 | ||||||||||
| 噴霧干燥 | 30萬 | 21 | ||||||||
| 22 | ||||||||||
| 菌檢室緩沖 | 10萬 | 23 | ||||||||
| 24 | ||||||||||
| 菌檢室更衣 | 10萬 | 25 | ||||||||
| 26 | ||||||||||
| 菌檢室緩沖 | 萬級 | 27 | ||||||||
| 28 | ||||||||||
| 菌檢室操作間 | 萬級 | 29 | ||||||||
| 30 | ||||||||||
| 驗證結果評定 | 檢驗人：???????復檢人：???????????????年??月??日 | |||||||||
附件13
潔凈區懸沉降菌測試記錄
測試日期：??2004.10.29???測試狀態：靜態
溫度：??????21?℃??????相對濕度：49??????????％
