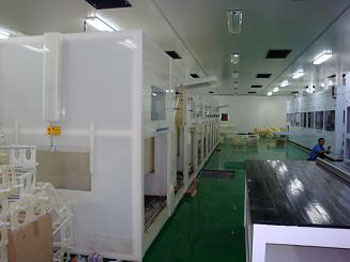

半導體無塵車間安全工作規范
1.?進入無塵車間前，必須知會管理人，并通過基本訓練。
2.?進入無塵車間嚴禁吸煙，吃(飲)食，外來雜物(如報章，雜志，鉛筆…等)不可攜入，并嚴禁嘻鬧奔跑及團聚談天。
3.?進入無塵車間前，需在規定之處所脫鞋，將鞋置于鞋柜內，外衣置于衣柜內，私人物品置于私人柜內，柜內不可放置食物。
4.?進入無塵車間須先在更衣室，將口罩，無塵帽，無塵衣以及鞋套按規定依程序穿戴整齊，再經空氣洗塵室洗塵，并踩踏除塵地毯(洗塵室地板上)方得進入。
5.?戴口罩時，應將口罩戴在鼻子之上，以將口鼻孔蓋住為原則，以免呼吸時污染芯片。
6.?穿著無塵衣，無塵帽前應先整理服裝以及頭發，以免著上無塵衣后，不得整理又感不適。
7.?整肅儀容后，先戴無塵帽，無塵帽的穿戴原則系:
(1)頭發必須完全覆蓋在帽內，不得外露。
(2)無塵帽之下擺要平散于兩肩之上，穿上工作衣后，方不致下擺脫出，裸露肩頸部。
8.?無塵帽戴妥后，再著無塵衣，無塵衣應尺?合宜，才不致有褲管或衣袖太短而裸露皮膚之虞，穿衣時應注意帽之下擺應保平整之狀態，無塵衣不可反穿。
9.?穿著無塵衣后，才著鞋套，拉上鞋套并將鞋套整平，確實蓋在褲管之上。
10.?戴手套時應避免以光手碰觸手套之手掌及指尖處(防止鈉離子污染)，戴上手套后，應將手套之手腕置于衣袖內，以隔絕污染源。
11.?無塵衣著妥后，經洗塵，并踩踏除塵毯，方得進入無塵車間。
12.?不論進入或離開無塵車間，須按規定在更衣室脫無塵衣，不可在其它區域為之，尤不可在無塵車間內邊走邊脫。
13.?無塵衣，鞋套等，應定期清洗，有破損，脫線時，應即換新。
14.?脫下無塵衣時，其順序與穿著時相反。
15.?脫下之無塵衣應吊好，并放于更衣室內上層柜子中;鞋套應放置于吊好的無塵衣下方。
16.?更衣室內小柜中，除了放置無塵衣等規定物品外，不得放置其它物品。
17.?除規定紙張及物品外，其它物品一概不得攜入無塵車間。
18.?無塵衣等不得攜出無塵車間，用畢放置于規定處所。
19.?口罩與手套可視狀況自行保管或重復使用。
20.?任何東西進入無塵車間，必須用灑精擦拭干凈。
21.?任何設備的進入，請知會管理人，在無塵車間外擦拭干凈，方可進入。
22.?未通過考核之儀器，禁止使用，若遇緊急情況，得依緊急處理步驟作適當處理，例如關閉水、電、氣體等開關。
23.?無塵車間內絕對不可動火，以免發生意外。
1.???處理芯片時，必須戴上無纖維手套，使用清洗過的干凈鑷子挾持芯片，請勿以手指或其它任何東西接觸芯片，遭碰觸污染過的芯片須經清洗，方得繼續使用：
(1)?任何一支鑷子前端(即挾持芯片端)如被碰觸過，或是鑷子掉落地上，必須拿去清洗請勿用紙巾或布擦拭臟鑷子。
(2)?芯片清洗后進行下一程序前，若被手指碰觸過，必須重新清洗。
(3)?把芯片放置于石英舟上，準備進爐管時，若發現所用鑷子有污損現象或芯片上有顯眼由鑷子所引起的污染，必須將芯片重新清洗，并立即更換干凈的鑷子使用。
2.?芯片必須放置盒中，蓋起來存放于規定位置，盡可能不讓它暴露。
3.?避免在芯片上談話，以防止唾液濺于芯片上，在芯片進擴散爐前，請?zhí)貏e注意，防止上述動作產生，若芯片上沾有纖維屑時，用氮氣槍噴之。
4.?從鐵弗龍(Teflon)晶舟，石英舟(Quartz Boat)等載具(Carrier)上，取出芯片時，必須垂直向上挾起，避免刮傷芯片，顯微鏡鏡頭確已離芯片，方可從吸座上移走芯片。
5.?芯片上，若已長上氧化層，在送黃光室前切勿用鉆石刀在芯片上刻記。
6.?操作時，不論是否戴上手套，手絕不能放進清洗水槽。
7.?使用化學站或烤箱處理芯片時，務必將芯片置放于鐵弗龍晶舟內，不可使用塑料盒。
8.?擺置芯片于石英舟時，若芯片掉落地上或手中則必須重新清洗芯片，然后再進氧化爐。
9.?請勿觸摸芯片盒內部，如被碰觸或有碎芯片污染，必須重作清洗。
10.?手套，廢紙及其它雜碎東西，請勿留置于操作臺，手套若燒焦、磨破或纖維質變多必須換新。
11.?非經指示，絕不可開啟不熟悉的儀器及各種開關閥控制鈕或把手。
12.?奇怪的味道或反應異常的溶液，顏色，聲響等請即通知相關人員。
13.?儀器因操作錯誤而有任何損壞時，務必立刻告知負責人員或老師。
14.?芯片盒進出無塵車間須保持干凈，并以保鮮膜封裝，違者不得進入。
15.?無塵車間內一律使用原子筆及無塵筆記本做記錄，一般紙張與鉛筆不得攜入。
1.?濕度及溫度會影響對準工作，在黃光區應注意溫度及濕度，并應減少對準機附近的人，以減少濕、溫度的變化。
2.?上妥光阻尚未曝光完成之芯片，不得攜出黃光區以免感光。
3.?己上妥光阻，而在等待對準曝光之芯片，應放置于不透明之藍黑色晶盒之內，?盒蓋必須蓋妥。
4.?光罩使用時應持取邊緣，不得觸及光罩面，任何狀況之下，光罩鉻膜不得與他物接觸，以防刮傷，光罩之落塵可以氮氣槍吹之。
5.?曝光時，應避免用眼睛直視曝光機汞燈。
1.?進入實驗室后，應先戴上手套后，再取鑷子，以免沾污。
2.?唯有使用干凈的鑷子，才可持取芯片，鑷子一旦掉在地上或被手觸碰，或因其它原因而遭污染，必須拿去清洗，方可再使用。
3.?鑷子使用后，應放于各站規定處，不可任意放置，如有特殊制程用鑷子，使用后應自行保管，不可和實驗室內各站之鑷子混合使用。
4.?持鑷子應采”握筆式”姿勢挾取芯片。
5.?挾取芯片時，順序應由后向前挾取，放回芯片時，則由前向后放回，以免刮傷芯片表面。
6.?挾取芯片時，”短邊” (鋸狀頭)置于芯片正面，”長邊” (平頭)置于芯片背面，挾芯片空白部分，不可傷及芯片。
7.?嚴禁將鑷子接觸酸槽或D.I Water水槽中。
8.?鑷子僅可做為挾取芯片用，不準做其它用途。
1.?化學藥品的進出須登記，并知會管理人，并附上物質安全資料表（MSDS）于實驗室門口。
2.?使用化學藥品前，請詳讀物質安全資料表(MSDS)，并告知管理人。
3.?換酸前必先穿著防酸塑料裙，戴上防酸長袖手套，頭戴護鏡，腳著塑料防酸鞋，始可進行換酸工作。
4.?不得任意打開酸瓶的蓋子，使用后立即鎖緊蓋子。
5.?稀釋酸液時，千萬記得加酸于水，絕不可加水于酸。
6.?勿嘗任何化學藥品或以嗅覺來確定容器內之藥品。
7.?不明容器內為何種藥品時，切勿搖動或倒置該容器。
8.?所有化學藥品之作業均須在通風良好或排氣之處為之。
9.?操作各項酸液時須詳讀各操作規范。
10.?酸類可與堿類共同存于有抽風設備的儲柜，但絕不可與有機溶劑存放在一起。
11.?廢酸請放入廢酸桶，不可任意傾倒，更不可與有機溶液混合。
12.?廢棄有機溶液置放入有機廢液桶內，不可任意傾倒或倒入廢酸桶內。
13.?勿任意更換容器內溶液。
14.?欲自行攜入之溶液請事先告知經許可后方可攜入，如果欲自行攜入之溶液具有危險性時，必須經評估后方可攜入，并請于容器上清楚標明容器內容物及保存期限。
15.?廢液處理：廢液分酸、堿、氫氟酸、有機、等，分開處理并登記，回收桶標示清楚，廢液桶內含氫氟酸等酸堿，絕對不可用手觸碰。
16.?漏水或漏酸處理：漏水或漏酸時，為確保安全，絕對不可用手觸碰，先將電源總開關與相關閥門關閉，再以無塵布或酸堿吸附器處理之，并報備管理人。
1.???操作時須依規定，戴上橡皮手套及口罩。
2.???不可將塑料盒放入酸槽或清洗槽中。
3.???添加任何溶液前，務必事先確認容器內溶劑方可添加。
4.???在化學工作站工作時應養成良好工作姿勢，上身應避免前傾至化學槽及清洗槽之上方，一方面可防止危險發生，另一方面亦減少污染機會。
5.???化學站不操作時，有蓋者應隨時將蓋蓋妥，清洗水槽之水開關關上。
6.???化學藥品濺到衣服、皮膚、臉部、眼睛時，應即用水沖洗濺傷部位15分鐘以?????上，且必須皮膚顏色恢復正常為止，并立刻安排急救處理。
7.???化學品外泄時應迅速反應，并做適當處理，若有需要撤離時應依指示撤離。
8.???各化學工作站上使用之橡皮手套，避免觸碰各機臺及工作臺，及其它器具等物，一般操作請戴無塵手套。
1.?? DI Water?????????????????? 5min
2.?? H2SO4:H2O2=3:1?????????????煮10~20min 75~85℃，去金屬、有機、油
3.?? DI Water?????????????????? 5min
4.?? HF:H2O??????????????????? 10~30sec，去自然氧化層(Native Oxide)
5.?? DI Water?????????????????? 5min
6.?? NH4OH:H2O2;H2O=1:1:5??????煮10~20min 75~85℃，去金屬有機
7.?? DI Water?????????????????? 5min
8.?? HCl:H2O2:H2O=1:1:6?????????煮10~20min? 75~85?℃??去離子
9.?? DI Water?????????????????? 5min
10.? Spin Dry
1.?有水則先倒水╋H2O2最后倒╋數字比為體積比。
2.?有機與酸堿絕對不可混合╋操作平臺也務必分開使用。
3.?酸堿溶液等冷卻后倒入回收槽╋并以DI Water沖玻璃杯5 min。
4.?酸堿空瓶以水清洗后╋并依塑料瓶╋玻璃瓶分開置于室外回收筒。
5.?氫氟酸會腐蝕骨頭╋若碰到立即用葡萄酸鈣加水涂抹，再用清水沖洗干凈，并就醫。碰到其它酸堿則立即以DI Water大量沖洗。
6.?清洗后之Wafer盡量放在DI Water中避免污染。
7.?簡易清洗步驟為1-2-9-10；清洗SiO2步驟為1-2-10；清洗Al以HCl:H2O=1:1。
8.?去除正光阻步驟為1-2-10，或浸入ACE中以超音波振蕩。
9.?每個玻璃杯或槽都有特定要裝的溶液╋蝕刻、清洗、電鍍、有機絕不能混合。
10.?廢液回收分酸、堿、氫氟酸、電鍍、有機五種，分開回收并記錄，傾倒前先檢查廢棄物兼容性表，確定無誤再傾倒。
使用操作方法
1.?首先打開控制器面板上的【電熱運轉】、【加壓風車運轉】、【浴塵室運轉】、【排氣風車運轉】等開關。
注意:
＊?溫度控制器及濕度控制器可由黃色鈕調整，一般溫度控制為20℃?DB?，濕度控制為50% RH。
＊?左側的控制器面板上電壓切換開關為【RU】，電流切換開關為【T】。右側的控制器面板上電壓切換開關為【RS】，電流切換開關為【OFF】。
2.?將箱型空氣調節機的送風關關打開，等送風穩定后再將冷氣暖氣開關打開，此時紅色燈會亮起，表示正常運作。
注意:
＊?冷氣的起動順序為壓縮機【NO.2】。
＊?溫度調節為指針指向紅色暖氣【5】。
＊?分流開關AIR VALVE?為【ON】。
3.?無塵車間使用完畢后，要先將箱型空氣調節機關閉，按【停止】鍵即可。
4.?再將控制器面板上的【電熱運轉】、【加壓風車運轉】、【浴塵室運轉】、【排氣風車運轉】等開關依序關閉。
氣體鋼瓶
使用操作方法
1.??????用把手逆時針打開氣體鋼瓶到底，將【OUTLET】打開PURGE關閉。
2.??????由黑色轉鈕調整氣體鋼瓶的壓力，順時針方向為增加，逆時針方向為減少。
3.??????將N2鋼瓶調整為40psi（黃光室內為20psi）,AIR鋼瓶調整為80psi（黃光室內為60psi）。
4.??????氣體鋼瓶使用完畢后，用把手順時針關閉氣體鋼瓶到底，將【OUTLET】關閉【PURGE】打開將管路內的氣體排出后將【PURGE】關閉。
純水系統
使用操作方法
1.???閥門控制
(1)????閥門(VALVE)V1、V2、V3、V4、V6、V8、V10、V12、V13、V14、V16、V17、V19應保持全開。
(2)????閥門V5、V7、V11、V18、V21應保持全關。
(3)????閥門V9、V20為調壓作用，不可全開或全關。
(4)????閥門中V5為砂濾機之BY-PASS，V15為U.V燈之BY-PASS，V18為DI桶之BY-PASS，V21為RO膜之BY-PASS。
2.???自動造水
步驟1：如上【閥門控制】將各球閥門開關定位。
步驟2：控制箱上，各切換開關保持在【OFF】位置。
步驟3：將控制箱上【系統運轉】開關切換至【ON】位置。
步驟4：電磁閥1?激活先做初期排放。
步驟5：電磁閥2?激活造水。
步驟6：此時，PUMP1、PUMP2依序激活，系統正常造水，RO產水經管路進入儲水桶(TANK)，當水滿后控制箱上高液位指示燈亮，系統自動停機，并于儲水桶水位下降至低液位時再激活造水。
3.???系統用水
將控制箱上之【夜間循環-停-用水】切換開關切換至【用水】，此時PUMP3輸送泵浦激活，TANK內之純水經幫浦輸送至U.V、DI桶及精密過濾后，供現場各使用點使用。
4.???夜間循環
控制箱上之【夜間循環-停-用水】切換開關，主要在配合每日下班或連續假日停止供水后管路之衛生考慮，其步驟為:
(1)???停止供水59分鐘后，系統再自動供水1分鐘。
(2)???此后每隔59分鐘供水循環1分鐘至夜間循環【?！繛橹埂?br />
5.???系統偵測
本系統中附有各項壓力表、流量計及導電度計，作為系統運轉之控制，其功能如下:
壓力表1：砂濾機進水壓力
壓力表2：RO進水壓力
壓力表3：RO排水壓力
壓力表4：DI進水壓力
壓力表5：供水回流壓
流量計1：RO排水流量
流量計2：RO產水流量
另外，控制箱(機房)附有二段式LED導電度顯示屏，原水及產水分別切換顯示。
6.???系統維護
HF-RD系統，應定期更新之耗材:
(1)???砂濾機應定期逆時。
(2)預濾應每1-2個月更新。
(3)膜管應視其去除率及產水量做必要之清洗或更新。
(4)樹脂混床視比電阻值更新。
(5)精密過濾約每2-4個月更新。
7.??故障排除
現???????象?可能因素?排除方法
系統停機、系統無法激活?1.??外電源異常2.??系統運轉開關未按下3.??系統電路故障4.??馬達/泵浦故障?1.??檢查系統電源電路2.??按下系統運轉開關3.??通知廠商4.??更新馬達/泵浦
低產水量?1.??膜管排水量太高2.??壓力不足3.??膜管阻塞?1.??調整排水閥V92.??清洗膜管或更新膜管
低比電阻?1.??樹脂功能下降2.? RO去除率下降?1.???更換樹脂2.???更換RO膜組
光罩對準機
使用操作方法
曝光機簡介
在半導體制程中，涂布光阻后的芯片，須經UV紫外光照射曝光顯影，此臺曝光機為OAI 200系列，整合光罩對準、UV紫外光曝光顯影、UV紫外光測量裝置及光罩夾持裝置。
OAI 200系列為一入門型光罩對準儀，可以手動操作更改各項使用參數，如曝光時間、曝光強度及曝光功率等等。對于中高階的線寬有很好的顯影效果，此系列最大可使用四?的芯片，最大的曝光功率為1KW。
曝光機使用步驟
1.?????檢查氮氣鋼瓶〈AIR 60psi〉〈N2 20psi〉以及黃光室的氮氣閥、空氣閥是否有開啟。開啟曝光機下方延長線的紅色總開關，再開啟曝光機、顯微鏡。
2.?????接上隧道式抽風馬達電源，進行曝光機抽風步驟，并檢查曝光機上方汞燈座后面進風口是否有進氣。如果風量微小或者無進氣，則無法開啟汞燈的電源〈會有警報聲〉。確定進風口有進氣后，才可開啟曝光機下方的汞燈電源供應器ON/OFF開關。
3.?????按住汞燈電源供應器之START鍵，約1~3秒鐘，此時電流值會上升〈代表汞燈點亮，開始消耗電流〉，馬上放掉按鍵，汞燈即被點亮。
4.?????汞燈點亮后，至少須待機30分鐘，使Lightsource系統穩定。假使汞燈無法點亮，請不要作任何修護動作。
5.?????待系統穩定后，把電源供應器上的電壓、電流值填到紀錄表上，每一次開燈使用都要登記作為紀錄。
6.?????旋開光罩夾具之螺絲，光罩之正面〈鍍鉻面〉朝下，對準三個基準點，壓下【MASK VAC.】鍵，使真空吸住光罩，再鎖好螺絲以固定光罩。
注意：
＊?MASK Holder?必須放下時才能放置光罩。扳動【MASK FRAME UP/DOWN】可使MASK Holder升起或放下。
＊?先用氮氣吹光罩和MASK Holder，光罩正面朝下，對準黑邊鐵框，手勿接觸光罩，壓下【MASK VAC.】鍵，使真空吸住光罩，鎖上旁邊兩個黑鐵邊。
＊?檢查放置芯片的圓形基座CHUNK是否有比光罩低些，防止光罩壓破芯片。
7.?????扳起【MASK FRAME UP/DOWN】鍵，使MASK Holder上升，放置芯片到CHUNK上，將【SUB VAC.】鍵扳至ON，使真空吸住芯片，扳下【MASK FRAME UP/DOWN】鍵，使MASK Holder放下。
8.?????扳動臺邊鈕(Ball Lock Button)為Unlock，順時針方向慢慢旋轉旋轉鈕(Z knob)，使芯片基座上升，直到傳動皮帶感覺已拉緊即可，然后逆時針旋轉Z Knob約15格，扳動臺邊鈕(Ball Lock Button)為Lock。
注意：
＊?Z knob?每格約15 microns。
＊?逆時針方向旋轉Z knob，會使放置芯片基座下降，其目的是為了作對準時，讓芯片和光罩有些許的距離，使芯片與光罩不會直接摩擦。
＊?若不須對準時，可以不使用逆時針方向旋轉Z knob。
＊?旋轉Z knob時，不論順時針或逆時針轉動，當皮帶打滑時，代表芯片基座已和光罩接觸，此時不可逆時針旋轉，而導致內部螺栓松脫。
＊?CHUNK ¨ Z ¨ ADJUST一般為15A~20 A之間，且電流越小皮帶越松。
9.?????移動顯微鏡座，至光罩上方，作芯片與光罩的對準校正。如須調整芯片的位置，可使用芯片基座旁的微調桿，校正芯片座X、Y及θ。
10.
100 SEC
1000 SEC
RESET
EXPOSE
SEC
注意：
＊?曝光秒數有兩種設定，一種為1000SEC，一種為100SEC。當按下1000SEC時，計數器最大可設999秒的曝光時間；按下100SEC時，計數器最大可設99.9秒的曝光時間。
＊?再設定曝光秒數時要先測量汞燈的亮度，先按LAMP TEST再按住把手上的按鈕移動基座至曝光機左端底，后然將OAI 306 UV POWERMETER放置于CHUNK上即可，完畢后按RESET，而且可多測幾個不同的位置，觀看汞燈的亮度是否均勻，所測得的單位為mw/cm2?，乘時間(SEC)即變可mJ的單位。
11.?設定好曝光秒數后，即可進行曝光的程序。扳動【CONTACT VAC.】至ON，【N2 PURGE】至ON，?則芯片和光罩之間會產生些許的真空。
注意:
＊【CONTACT VAC ADJUST】的范圍一般為紅色-25kpa?左右。
12.?按住把手上的按鈕，此時基座才可移動，移至曝光機左端底，放開按鈕，則曝光機會自動進行曝光的動作。
13.?曝光完成后，即可將基座移回曝光機右端。扳動扳動【N2 PURGE】為OFF。再扳動【CONTACT VAC.】至OFF，儀器會充氮氣破光罩與芯片間的真空，方便使用者拿出芯片。
14.?逆時針旋轉Z knob，降下芯片基座至最低點。松開光罩固定的黑邊鐵框，拉起【MASK VAC.】鈕，即可破除MASK Holder的真空，光罩即可取出。
15.?扳起【MASK FRAME UP/DOWN】為UP，使MASK Holder升起。扳動【SUB VAC.】為OFF，使用芯片夾取出芯片，再扳【MASK FRAME UP/DOWN】為DOWN。
16.?如須進行再一次的曝光，則可重復上述步驟。
17.?完成所有的曝光程序后，先關掉顯微鏡光源產生器，再關掉汞燈電源供應器?！搓P(guān)燈后一小時內不可再開啟汞燈，已延長汞燈壽命〉
18.?先關隧道式抽風馬達電源，關掉曝光機的開關【SYSTEM ON/OFF】為OFF，再關掉曝光機下方的延長線總開關。待曝光機冷卻后，最后再關掉墻上氮氣閥及空氣閥。
熱蒸鍍機
使用操作方法
A.開機步驟
1.?開機器背面的總電源開關。
2.?開冷卻水，需先激活D.I Water?系統。
3.?開RP，熱機2分鐘。
4.?開三向閥切至F.V的位置，等2分鐘。
5.?開DP，熱機30分鐘(熱機同時即可進行Sample?之清洗與裝載，以節省時間)。
B.裝載
1.?開Vent，進氣之后立刻關閉。
2.?開Chamber。
3.? Loading Sample、Boat及金屬。
4.?以Shutter擋住Sample。
5.?關Chamber，關門時務必注意門是否密合，因機器年久失修，通常須用手壓緊門的右上角。
C.抽真空
1.?初抽
(1)?三向閥切至R.V位置(最好每隔幾分鐘就切換到F.V一下，以免DP內的幫浦油氣分子擴散進入chamber中)。
(2)?真空計VAP-5顯示至5?10-2 torr時三向閥切至F.V，等30秒。
2.?細抽
(1) M.V ON，記錄時間。
(2) ION GAUGE ON，壓下Fil?點燃燈絲(需要低于10-3 Torr以下才抽氣完成)。
D.蒸鍍
1.?壓力約2?10-5 Torr時，開始加入液態氮。
2.?壓力低于2?10-6 Torr時，記錄壓力及抽氣時間并關掉ION GAUGE。
3.? Heater Power ON (確定Power調整鈕歸零)。
4.?選擇BOAT1 or BOAT2。
5.?蒸鍍開始，注意電流需慢慢增加。
注意:
＊?鍍金時，儀表上電流約100A，鍍Al時電流可稍微小些，約70~80A。
＊?當BOAT高熱發出紅光時，應立即關閉觀景窗，以免金屬附著在觀景窗的玻璃上。
＊?空鍍幾秒將待鍍金屬表面清干凈后即可打開Shutter，開始蒸鍍。
＊?蒸鍍完成后，立刻關閉Heater Power，等10~15分鐘讓BOAT冷卻及蒸鍍后的金屬冷卻，避免立即和空氣接觸而氧化，才可vent破真空。
E.破真空
1. Substrate Hold溫度需要降至常溫。
2. ION GAUGE?【POWER】OFF。
3. M.V OFF。
4. DP OFF?冷卻30~60分鐘。
5.?開Vent(進氣后立刻關閉)。
6.?開Chamber，取出Sample及BOAT。
7.?關Chamber，注意將門關緊。
F.關機
1.?關F.V。
2.?開R.V，抽至0.01 Torr之后關閉。
3.?開F.V，30秒后三向閥切至關閉之位置。
4. RP OFF。
5.?關總電源。
6.?關冷卻水。
7.?關氮氣。
注意：
＊?蒸鍍時，電流應緩慢增大，且不可太大，以免金屬在瞬間大量氣化，使厚度不易控制。
＊?若接續他人使用，液態氮可少灌一點兒，約三分之一筒即可。
氧化爐管
使用操作方法
氧化爐管簡介
本實驗室所采用之氧化爐管為Lenton LTF 1200水平管狀式爐子，可放2英?硅晶圓，加熱區大于50cm，最高溫度可達1200°C并可連續24hr，最大操作溫度為1150°C，溫控方式采用PID微電腦自動溫度控制器。
目的
將硅芯片曝露在高溫且含氧的環境中一段時間后，我們可以在硅芯片的表面生長一層與硅的附著性良好，且電性符合我們要求的絕緣體-SiO2。
注意:
＊?在開啟氧化爐之前，必須先確定【HEAT】Switch設定為【O】關閉的狀態。Switch在有電源供應時【l】將會發光，而氧化爐也將開始加熱。
＊?如果過溫保護裝置是好的，請確定警報點的設定于目前的使用過程中為恰當?shù)?。如果過熱保護裝置是好的，蜂嗚器會有聲音，在過溫控制操作中有警報一致的程序。
＊?為了改善石英玻璃管或襯套熱量的碰撞，其加熱速率最大不能超過3°C?per min。
＊?為了減少熱流失，必須確定正確的操作程序，適當?shù)氖褂媒^緣栓和放射遮蔽可以密封石英玻璃管。
＊?在操作氧化爐時不要在最大溫度下關閉氧化爐，以延長氧化爐的壽命。
操作步驟:
1.?檢查前一次操作是否有異常問題發生，并填寫操作記錄。
2.?檢查機臺狀態
(1)?控制面板狀態：使用前先確定【HEAT】Switch設定為【O】關閉的狀態。
(2)?加熱控制器: Lenton LTF 1200溫度>400°C，前后段爐溫差?40°C。
(3)?氣體控制:H2【OFF】，O2?【OFF】。
3.?將芯片緩慢的推入爐管內。
4.?打開墻上H2、O2之開關和機房的氣瓶調壓閥。
5.?設定預設氣體（H2?、O2）流量值及爐溫。
6.?按下【HEAT】Switch?為【l】，此時爐溫將從恒溫(400°C)慢慢加熱至標準制程溫度1100°C，升溫速率最大不能超過3°C?per min。
7.?????待爐溫降至恒溫后將芯片取出。
8.?????關閉H2、O2?。
9.?????關閉爐管后端H2之開關及墻上之開關和機房的氣瓶調壓閥。
10.?檢查爐管是否完成關機動作。
11.?填寫操作記錄之終了時間和異常保護及說明。
涂布機
使用操作方法
1.?首先將PUMP的電源插頭插入涂布機后面的電源插座。
2.?將涂布機的插頭插入110V的電源插座，然后按下【POWER】鍵。
3.?設定旋轉的轉速及時間，本機型為二段式加速的Spin Coating，右邊為第一段加速，左邊為第二段加速。
4.?依不同尺寸的基材，可更換不同的旋轉轉盤做涂布的動作。
5.?按下【PUMP】鍵，此時旋轉轉盤會吸住基材，然后將光阻依螺旋狀從基材中心均勻且慢慢的往外涂開至適當?shù)牧?，在做光阻涂開動作時可先用氮氣將旋轉轉盤周圍及基材吹干凈。
6.?蓋上涂布機的保護蓋，以防止光阻濺出涂布機外。
7.?按下【START】鍵，涂布機便開始做涂布的動作。
8.?涂布完畢后，打開保護蓋，按下【PUMP】鍵旋轉轉盤會放開基材，便可以將基材取出。
熱風循環烘箱
使用操作方法
1.?本機使用電壓110V/60HZ。
2.?確認電壓后，將電源線插入110V的插座。
3.?打開【POWER】開關，此時溫度表PV即顯示箱內實際溫度。
4.?首先按【SET】鍵??，SV會一直閃爍此時即可開始設定溫度，而SV的字幕窗會呈現高亮度，在高亮度的位置可設定所需的溫度，只要再按【SET】鍵??高亮度會隨之移動，在高亮度的地方即可設定溫度。
5.?按上移鍵▲表示溫度往上遞增，按下移鍵?則溫度往下遞減。
6.?當完成以上設定溫度之后(SV仍閃爍不停)此時只要按一次【ENT】鍵SV即呈現剛才所設定的溫度(PV顯示實際溫度)。
7.?加熱燈OUT顯示燈亮?xí)r表示機器正在加熱中，而到達設定點時OUT會一閃一爍(正?，F(xiàn)象)。
8. AT燈亮?xí)r表示溫度正自動演算中。
9. ALM-1紅色燈亮?xí)r表示溫度過熱(溫度會自動降溫)。
10. ALM-2紅色燈亮?xí)r表示溫度過低(溫度會自動加溫)。
11.?溫度范圍:40℃~210℃。
1.?進入無塵車間前，必須知會管理人，并通過基本訓練。
2.?進入無塵車間嚴禁吸煙，吃(飲)食，外來雜物(如報章，雜丈，鉛筆…等)不可攜入，并嚴禁嘻鬧奔跑及團聚談天。
3.?進入無塵車間前，需在規定之處所脫鞋，將鞋置於鞋柜內，外衣置於衣柜內，私人物品置於私人柜內，柜內不可放置食物。
4.?進入無塵車間須先在更衣室，將口罩，無塵帽，無塵衣以及鞋套按規定依程序穿戴整齊，再經風淋室洗塵，并踩踏除塵地毯(洗塵室地板上)方得進入。
5.?戴口罩時，應將口罩戴在鼻子之上，以將口鼻孔蓋住?原則，以免呼吸時污染晶片。
6.?穿著無塵衣，無塵帽前應先整理服裝以及頭?，以免著上無塵衣后，不得整理又感不適。
7.?整肅儀容后，先戴無塵帽，無塵帽的穿戴原則系:
(1)頭必須完全覆蓋在帽內，不得外露。
(2)無塵帽之下擺要平散於兩肩之上，穿上工作衣后，方不致下擺脫出，裸露肩頸部。
8.?無塵帽戴妥后，再著無塵衣，無塵衣應尺?合宜，才不致有褲管或衣袖太短而裸露皮膚之虞，穿衣時應注意帽之下擺應保平整之狀態，無塵衣不可反穿。
9.?穿著無塵衣后，才著鞋套，拉上鞋套并將鞋套整平，確實蓋在褲管之上。
10.?戴手套時應避免以光手碰觸手套之手掌及指尖處(防止鈉離子污染)，戴上手套后，應將手套之手腕置於衣袖內，以隔絕污染源。
11.?無塵衣著妥后，經洗塵，并踩踏除塵毯，方得進入無塵車間。
12.?不論進入或離開無塵車間，須按規定在更衣室脫無塵衣，不可在其它區域?之，尤不可在無塵車間內邊走邊脫。
13.?無塵衣，鞋套等，應定期清洗，有破損，脫線時，應即換新。
14.?脫下無塵衣時，其順序與穿著時相反。
15.?脫下之無塵衣應吊好，并放於更衣室內上層柜子中;鞋套應放置於吊好的無塵衣下方。
16.?更衣室內小柜中，除了放置無塵衣等規定物品外，不得放置其他物品。
17.?除規定紙張及物品外，其它物品一概不得攜入無塵車間。
18.?無塵衣等不得攜出無塵車間，用畢放置於規定處所。
19.?口罩與手套可視狀況自行保管或重覆使用。
20.?任何東西進入無塵車間，必須用灑精擦拭乾凈。
21.?任何設備的進入，請知會管理人，在無塵車間外擦拭乾凈，方可進入。
22.?未通過考核之儀器，禁止使用，若遇緊急情況，得依緊急處理步驟作適當處理，例如關閉水、電、氣體等開關。
23.?無塵車間內絕對不可動火，以免發生意外。
原文鏈接：http://www.gxshunjiang.com/cleanroom-standards/wccjglzd/1029.html
