在對系統進行分區，確定哪些區域使用一個系統，哪些區域使用另一個系統后，則開始對系統的型式進行選擇，不同的需求，也將使用不同的系統，下面介紹幾種常用的潔凈空調系統；

1、風機盤管+新風系統

對于非凈化區域，（如辦公等場所），一般使用風機盤管+新風，因為這些區域一般不會集中使用，所以選擇風機盤管會更加靈活，同時非凈化區域與凈化區域共存的情況下，凈化區的冷熱源一般都是水系統，所以非凈化區就可以不單獨設置冷源，使用相同的冷熱源，更加經濟方便，當然了，不排除凈化區面積特別小，選擇的冷熱源是直膨機，這種情況下，如果選擇VRV+新風也是不錯的選擇，特別是在吊頂空間特別小的情況下。

設計的過程主要分為：負荷計算、風量計算、冷量計算；

負荷計算一般采用估算，根據房間面積以及房間類型，和負荷指標來估算房間的負荷，負荷指標可以參考空調設計手冊里面的推薦值。

空氣處理過程只要包括以下幾方面：

1.1?夏季處理過程

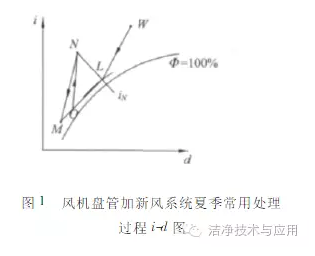

目前風機盤管加新風系統夏季常用處理過程i-d圖如圖1所示［2］（不考慮風機引起的溫升）。

過程i-d圖新風機組將室外新風從W點處理到與室內狀態點N等焓的機器露點L，新風不承擔室內負荷，過N作室內熱濕比線與90%等相對濕度線交點為送風點O點。M在OL延長線上，且滿足公式（1）。

式（1）中：GW—新風量，kg/s；GF—風機盤管風量，kg/s。

夏季風機盤管向室內提供的冷量（室內冷負荷）可表示為

Q=GF（iN－iM）=（GF+GW）（iN－iO）????（2）

夏季新風機組需提供的冷量為

Qw=GW（iW－iL）????（3）

1.2?冬季處理過程

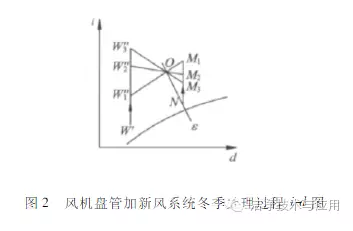

風機盤管加新風系統冬季處理過程如圖2所示。

由圖2可知，冬季風機盤管和新風機組都是將空氣加熱，空氣變化過程均豎直向上。無論風機盤管把室內空氣加熱到哪點，連接MO并延長與W’等含濕量線交點W″，都滿足新風量和風機盤管風量的比例相等，用公式可表示為

但此時新風量和風機盤管風量的比例和夏季二者的比例并不一定相等。但實際上冬夏季新風量基本不變，風機盤管常用檔位不變，即風機盤管風量冬夏季相同，

也就是冬夏季的新風比是相同的，為保證這一點，通常需要對新風加濕進行調節。風機盤管加新風系統有加濕冬季處理過程如圖3所示。

新風機組將室外新風W’加熱至W″點，然后噴蒸汽加濕至E點，風機盤管將室內空氣N加熱至M點，E點新風與M點室內空氣混合至送風狀態點O。E點、O點和M點滿足公式，且此時新風量和風機盤管風量的比例和夏季相同。

1.3?總結

上述說了風機盤管的選型，根據焓濕圖去計算，這個其實有點復雜了，一般估計也不會這么去計算，我們一般在做的時候，就是根據室內點和熱濕比線確定送風溫差（一般都是露點送風，送風溫差在8度左右），再根據室內負荷去計算出送風量，計算公式是Q（室內負荷）=風量(m/s)×密度（kg/m^3)×溫差(攝氏度）×比熱(w/kg*攝氏度），室內新風不管，單獨另算新風負荷，這樣就能根據送風量來選擇風機盤管；

如果想簡單點，就直接根據室內負荷去選擇風機盤管的制冷制熱量，再乘個系數；

如果想精準點，就根據上述的焓濕圖處理過程，計算出室內點與處理后的點焓差，得出制冷量來選擇風機盤管；

幾種方式都可以，就看怎么去選擇了。
