引言

我國電子工業發展迅速，電子無塵車間使用得越來越多，電子無塵車間能耗巨大。推進綠色工業建筑建設的呼聲越來越高，我國已于2010?年發布了綠色工業建筑評價導則，綠色工業建筑評價標準也即將頒布。在此背景下對電子無塵車間的節能設計進行研究顯得非常有意義。

1電子無塵車間潔凈中央空調系統能耗影響因素及其特征

1.1?影響因素

潔凈中央空調系統能耗由?3?大部分組成：冷熱源系統能耗，冷熱媒輸配能耗，風系統輸配能耗，它們均受負荷特性的影響，此外冷熱源系統能耗還受冷熱源設備性能系數的影響，冷熱媒輸配能耗還受冷熱媒溫差、管路系統的阻力特性、動力設備效率的影響，風系統輸配能耗還受送風溫差、管路系統的阻力特性、風機效率的影響。

負荷特性主要受氣候、圍護結構熱工性能、生產工藝的影響，對于一個確定的電子無塵車間，這三方面因素的影響程度也是確定的。設計時，暖通設計師可以操控的因素有：冷熱源設備性能系數、冷熱媒溫差、動力設備（泵、風機、壓縮機）效率、冷熱媒管路阻力特性、風系統管路阻力特性。

1.2?能耗特征

（1）能耗負荷大

電子無塵車間潔凈中央空調具有控制參數多且控制精度高、夏季溫度偏低冬季溫度偏高、新風量大、潔凈中央空調

負荷大等特征[3]，這使得其冷熱源系統能耗和冷熱媒輸配系統能耗負荷大。此外，電子無塵車間的換氣次數明顯高于民用建筑，且送風需一定的過濾處理，這導致其風系統輸配能耗大。總體來講電子無塵車間潔凈中央空調系統能耗負荷明顯高于一般潔凈中央空調系統。

（2）能耗負荷相對穩定

電子無塵車間大都設于廠房內部，被其他房間包圍，外圍護結構少，空間相對較密閉，圍護結構保溫性能好，潔凈中央空調負荷受外界氣象影響較小而受工藝的影響明顯。生產期間，內部工藝均按生產計劃穩定運行，因而潔凈中央空調系統能耗負荷也相對較穩定。

（3）能耗受氣流組織影響明顯

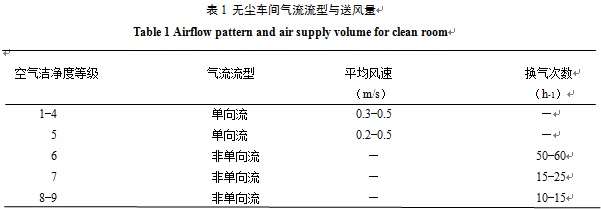

GB50472-2008?將無塵車間劃分為9?個等級，不同的潔凈度等級，其氣流組織形式不同。表1?摘取了有關電子無塵車間氣流流型的選擇要求。取無塵車間層高為3m，則1-5?級無塵車間的最大換氣次數將達600?次/h，不同氣流流型換氣次數差別很大，由最小10?次/h?到最大600?次/h，這使得其送風量相差懸殊，風機的能耗與風量成正比[4]，這間接表明氣流組織對電子無塵車間潔凈中央空調系統能耗影響顯著。

2?電子無塵車間各氣流組織形式對比

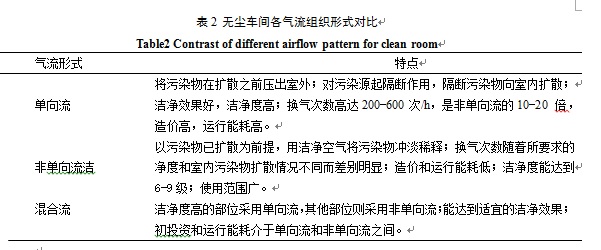

從整個電子工業來看，電子無塵車間的潔凈等級全部涵蓋了9?個潔凈等級。從氣流流型的角度來劃分，電子無塵車間氣流組織形式大致分為3?種：單向流、非單向流、混合流，三種氣流的優缺點對比見表2。單向流又細分為水平單向流和垂直單向流；非單向流又細分為頂送側下回、側送側回、頂送頂回，其中頂送側下回最為常用。各氣流組織形式在實際工程中具體使用時，（www.gxshunjiang.com）因所采用的送回風口形式、數量、具體布置方式的不同，其潔凈效果、初投資、運行能耗又有較大差別。

3?CFD?在電子無塵車間節能設計中的使用

3.1?電子無塵車間節能設計探討

電子無塵車間潔凈中央空調系統能耗受多種因素的影響，相應地其節能途徑也有多種。氣流組織對電子無塵車間能耗影響顯著，優化氣流組織設計便是節能設計的重要途徑之一，在滿足工藝要求的前提下合理降低送風量，可有效降低風系統輸配能耗。

CFD?的重要功能之一就是能夠?qū)κ覂?nèi)氣流組織效果進行有效預測，輔助設計師對氣流組織方案進行驗證和優化。合理地將CFD?使用于無塵車間氣流組織設計中，將能夠有效降低無塵車間的能耗。

3.2?模型假設與基本方程

室內氣流視為常物性不可壓縮牛頓流體，圍護結構可視為絕熱，工作人員和工藝設備作為內熱源，無塵車間內的流場、壓力場均視為準穩態?？諝饬鲃訛橥牧鳎瑵M足連續性方程、動量方程和能量方程。紊流模型目前在通風潔凈中央空調數值模擬領域使用的最多的是k-ε?兩方程模型，通過求解湍能k?和湍能耗散率ε?的輸運方程得到湍流粘性系數。

3.3?網格劃分

結構化網格所需網格數小于非結構化網格[5]，如果幾何模型較規整，則選擇結構化網格較好，既可保證計算精度計算速度又快。在速度梯度大的地方（送風口和回風口等），網格要適當加密。

3.4?邊界條件

壁面邊界：用低雷諾數法處理近壁區域內的紊流， 在壁面附近劃分網格進行計算，滿足

Vx=Vy=Vz=0，k=0，ε=0；送風口：矢量速度和溫濕度根據實際情況進行設置；回風口：

4?工程實例分析

4.1?工程簡介及CFD?模型

千級電子無塵車間，其尺寸為52.8m×12m×2.9m，共有4?條相同的生產線，溫濕度：23±3℃、

40%～60%。氣流組織形式為頂送側回，吊頂上布置FFU，兩側墻上設回風口（底離地0.3m），設計時擬采用將FFU?重點布置在生產線區域的上空，重點保證生產線區域潔凈度的方案。為了驗證該方案的可行性，遂決定進行模擬計算。采用Airpak?進行模擬，取其中一條生產線所占區域為建模對象，尺寸為13.2×12×2.9，F(xiàn)FU（1200×600）19?個，回風百葉（1000×800）4?個。采用結構化網格，共劃193479?個網格，整個模型及網格劃分如圖1?所示。

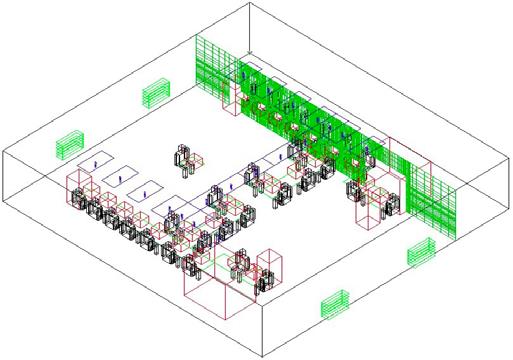

圖?1 CFD?幾何模型及網格劃分

Fig.1CFD geometric model and grid division

4.2?求解結果分析

4.2.1?溫濕度場分析

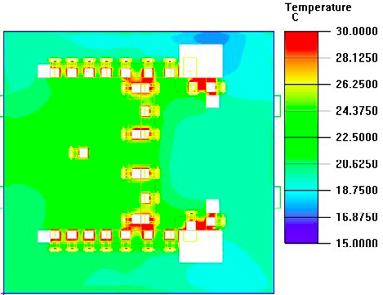

圖?2 Y=1.0m?溫度場

Fig.2The temperature field on height of 1m

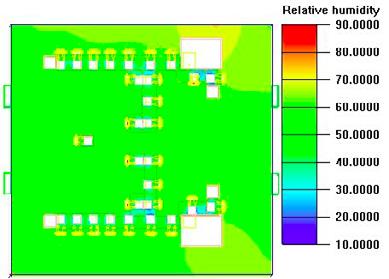

圖?3 Y=1.0m?濕度場

Fig.3The humidity field on height of 1m

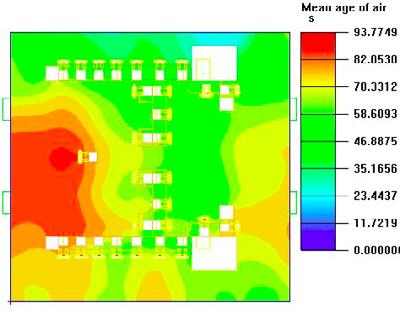

圖?4 Y=1.0m?平均空氣齡

Fig.4The average air age on height of 1m

圖2-3?為工作高度范圍內（Y=1.0m）溫濕度場，可以看出生產線區域的溫度明顯高于其它區域的溫度，這是因為發熱體集中在生產線區域；人體表面附近的濕度相對較高，這是由于人體也在不斷散濕的結果。生產線操作高度范圍內溫度為20-26℃，濕度為40-60%，達到了工藝要求。

4.2.2?氣流組織分析

圖?5-6?為不同斷面氣流分布圖，可以發現：生產線操作區域內氣流較均勻，速度為0.1-0.15m/s，工作面以上區域無渦流；斷面X=6.4m?中部氣流分布明顯優于斷面Z=2.6m?處的氣流分布，這是由于斷面X=6.4m?處的工作臺是不連續的而是間斷的，氣流可以從間隙處流通，從而改善了整個氣流分布，這說明工作臺上的間隙孔明顯改善了氣流組織效果。因此在不影響工藝的前提下，建議業主考慮在工作臺上設一定量的氣流孔，以提高潔凈效果。圖4?為平均空氣齡分布，空氣齡越小空氣新鮮度越高。整個室內最大空氣齡為93.77s，操作線區域平均空氣齡為35-70s，空氣齡總體來說較小，這間接說明了此方案通風效果良好。

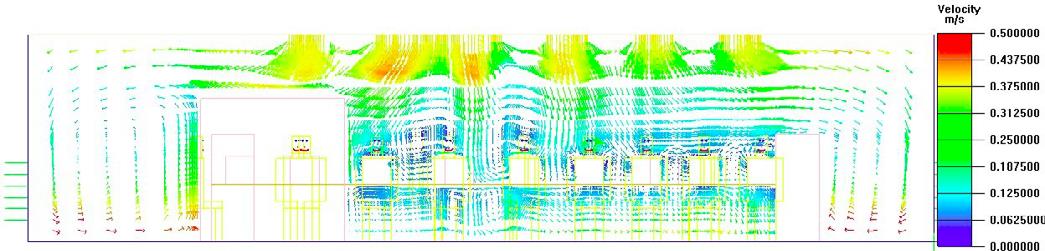

圖?5 X=6.4m?氣流分布

Fig.5Air distribution at the section X = 6.4 m

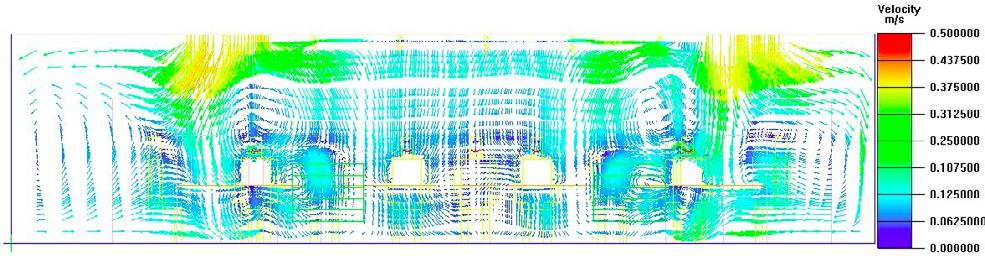

圖?6 Z=2.6m?氣流分布

Fig.6Air distribution at the section Z = 2.6 m

4.2.3?節能性分析

（1）送風量對比

生產線共?4?條，共有76?個FFU，每個FFU?送風量為1000m3/h，總送風量為76000m3/h。千級無塵車間相當于GB 50472-2008?中潔凈度為N（6）的無塵車間，規范推薦的換氣次數為50-60?次/h，一般取55?次/h，對應的計算送風量為101060m3/h。本設計方案所減少的風量為25060m3/h，減少率為24.8%，所減少的FFU?為25?個。

（2）能耗節省量

FFU?的電功率為0.22kW，則所節省的電功率為5.5kW，假定每天運行12?小時，全年有效上班天數為250?天，則全年節省電量為16500kWh。

本 次 設 計 為了節省輸配能耗采用了MAU+FFU+DC?系統即組合式新風機組+風機過濾器單元+干盤管，若采用空氣集中處理集中送風的傳統系統，則本方案所節省的能耗將更可觀。

5?結論

縱觀全文可以得到以下幾個結論：

（1）電子無塵車間能耗影響因素主要有：負荷特性、冷熱源設備性能系數、冷熱媒溫差、動力設備（泵、風機、壓縮機）效率、冷熱媒管路阻力特性、風系統管路阻力特性。

（2）電子無塵車間主要能耗特征有：能耗負荷大、能耗負荷相對穩定、能耗受氣流組織影響明顯。

（3）設計時應根據工藝特征，采用各種分析方法，研究確定合適的氣流組織形式以期降低電子無塵車間能耗，達到節能設計的目的。

（4）CFD?在驗證和優化電子無塵車間氣流組織方案中作用明顯，優化氣流組織方案可顯著降低能耗，CFD?可以作為電子無塵車間節能設計很好的輔助手段。
