1.工程概況?
項目位于江蘇省宜興市工業產業園，項目建設建筑封裝管殼研制樓.占地面積約2435.70m 2，建筑面積約7547.78m2。
2.建筑平面布置?
封裝管殼研制樓主要生產雙列集成電路陶瓷外殼、無引線陶瓷外殼、表面貼裝陶瓷外殼及陶瓷片、臭氧發生片、陶瓷加熱片等產品。本項目生產工藝要求生產車間為潔凈室。系統設計二層生產區域，面積1444m2，潔凈等級為ISO7；三層生產區域，面積1444m2，潔凈等級為ISO8。

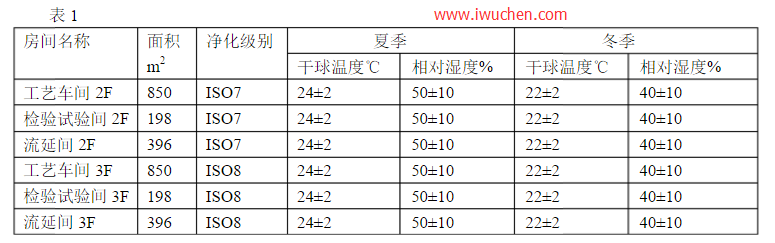

各房間凈化及溫濕度要求見表1
3.系統計算和劃分?
3.1工藝設備負荷計算?
本工程工藝設備有電動和電熱設備

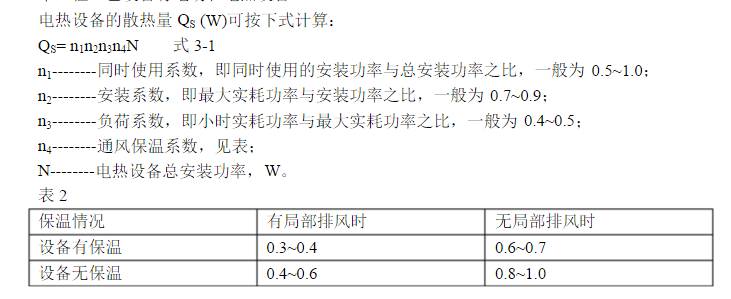

電熱設備的散熱量QS (W)可按下式計算：

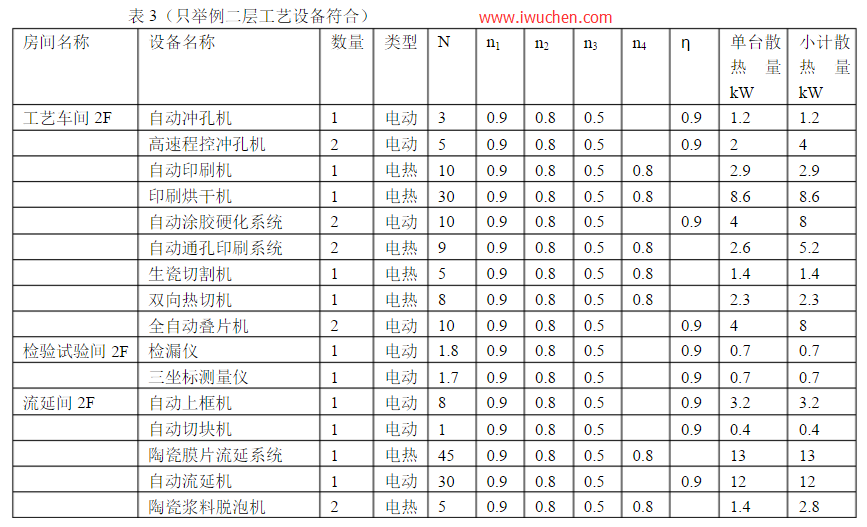

電動機和工藝設備均在空調區的散熱量
此時電熱設備的散熱量QS (W)可按下式計算： QS= n1n2n3N/η
式中N——–電動設備總安裝功率，W;
η——–電動機的效率;
n1，n2，n3——–同式3-1

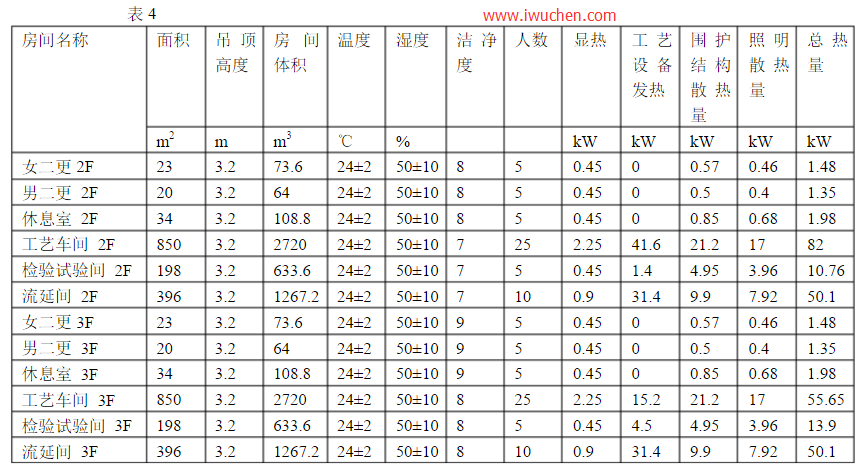

3.2空調冷負荷計算
室內冷負荷為圍護結構冷負荷、人員冷負荷、設備冷負荷、照明冷負荷之和。本工程各房間冷負荷見下表：

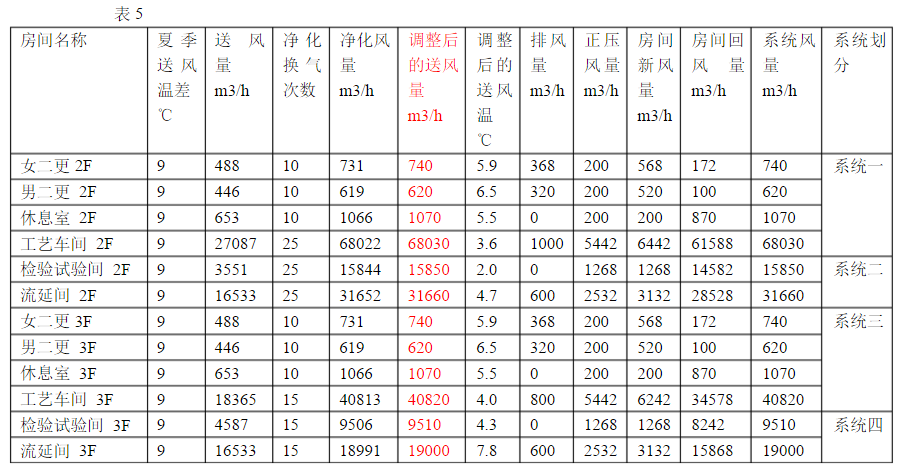

3.3系統送風量△計算?
小結：二層萬級潔凈區劃分為兩個空調系統。系統一選用一臺組合式空調箱AHU-1，風量為70460 m3/h。系統二選用一臺組合式空調箱AHU-2，風量為47510 m3/h。
三層十萬級潔凈區劃分為兩個空調系統。系統三選用一臺組合式空調箱AHU-3，風量為43250 m3/h。系統四選用一臺組合式空調箱AHU-4，風量為28510m3/h。 空調箱選型風機風量根據設計風量放大1.1的系數，考慮其漏風率。
4.設計方案描述?
本系統采用AHU(組合式空調箱)+HEPA(高效送風口)
主要設備為四臺組合式空調箱和高效送風口。組合式空調箱功能段：新回風混合段、初效過濾段、表冷加熱段、加濕段、中間段、二次加熱段、風機段、中效過濾段、送風段。 以下以系統四為例子，研究AHU-4的冬夏季及過渡季送風狀態
4.1 夏季工況
本系統的室內設計狀態點N：24℃，50%，室內的冷負荷Q=50.1+13.9=64Kw，室內的濕負荷W=1.87+0.94=2.81kg/h=0.78g/s，則得出熱濕比ε=Q/ W= 64000/0.78=82051。

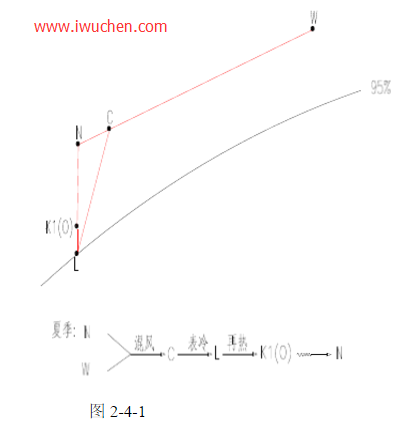

根據表5得出檢驗試驗間(3F)送風溫差為4.3℃，流延間(3F)送風溫差為7.8℃，AHU-4的送風溫差選擇為7.8℃，在檢驗試驗間(3F)主風管上加電加熱器來使得提高送風溫度到4.3℃。 夏季焓濕圖：
各狀態點參數： ① W 室外點
干球溫度(℃):34.6 ?濕球溫度(℃):28.1 ?露點溫度(℃):26.2 ?焓(kJ/kg.干空氣):91.568 ? 含濕量(g/kg.干空氣):22.078 ?相對濕度(%):61.88 ② N 室內點
干球溫度(℃):24濕球溫度(℃):17露點溫度(℃):13焓(kJ/kg.干空氣):48.37 ?含濕量(g/kg.干空氣):9.481相對濕度(%):50 ③ C ?混風點
干球溫度(℃):25.4 ?濕球溫度(℃):18.8 ?露點溫度(℃):15.4 ?焓(kJ/kg.干空氣):54.1 ? 含濕量(g/kg.干空氣):11.152 ?相對濕度(%):53.84 ④ L 機器露點
干球溫度(℃):13.6 ?濕球溫度(℃):13.1 ?露點溫度(℃):12.8 ?焓(kJ/kg.干空氣):37.469 含濕量(g/kg.干空氣):9.395 ?相對濕度(%):95.01 ⑤ K1(O) 再熱點(送風點)
干球溫度(℃):16.2 ? 濕球溫度(℃):14.1 ? 露點溫度(℃):12.8 ? 焓(kJ/kg.干空氣):40.177 含濕量(g/kg.干空氣):9.41 ?相對濕度(%):80.47
4.2 冬季工況

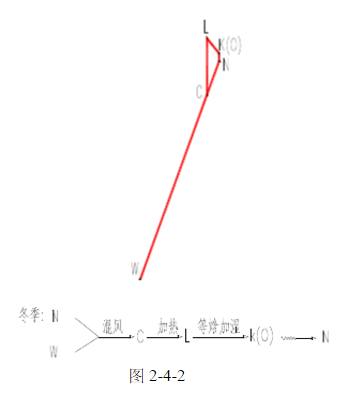

4.2.1不考慮工藝設備散熱情況下
本系統的室內設計狀態點N：22℃，40%，室內的熱負荷Q=3.4+5.55=8.95Kw，室內的濕負荷W=0.19+0.38=0.57kg/h=0.16g/s，則得出熱濕比ε=Q/ W= -8950/0.16=-55937

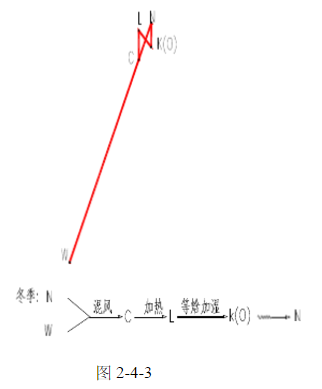

4.2.2考慮工藝設備散熱的情況下
本系統的室內設計狀態點N：22℃，40%，室內的熱負荷Q=-5.42+-22.06=-27.51Kw，室內的濕負荷W=0.19+0.38=0.57kg/h=0.16g/s，則得出熱濕比ε=Q/ W= 27510/0.16=171938

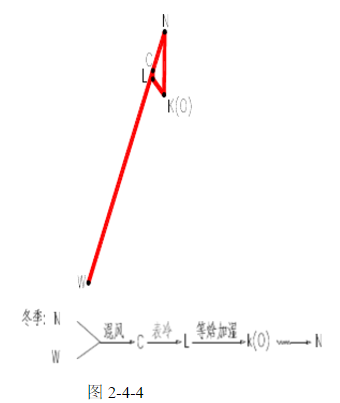

4.3 過渡季工況
考慮工藝設備散熱的情況下
本系統的室內設計狀態點N：22℃，40%,室外狀態點W：10℃，60%，過渡季圍護熱負荷比冬季要小，室內的熱負荷Q=-5.82+-24.51=-30.33Kw，室內的濕負荷W=0.19+0.38=0.57kg/h=0.16g/s，則得出熱濕比ε=Q/ W= 30330/0.16=189563
從分析各個季節的工況，我們得出：在過渡季節時，因為房間工藝設備散熱量比較大，生產設備一般全年都會運作，根據焓濕圖得知，室內房間還需要送冷風，這就要求我們在過渡季節時需要有冷凍水，我們設計時也要考慮到過渡季節制冷凍水的能力。在冬季時，工藝設備不運作時，房間需要供熱；工藝設備開啟時，送風狀態點在室內點的下方，房間仍然需要送冷風，但是室外的新風和加濕段帶走了熱負荷，空調箱冬季加熱段運作。
小結?
本工程為典型的一次回風凈化空調系統。潔凈空調箱的設計對本系統區域潔凈效果起到了很大的影響。在系統劃分時，有些房間散熱量比較小，過渡季節可能需要制熱。有些房間散熱量比較大，過渡季節時，需要制冷。這樣的兩個房間我們就需要劃分為不同系統。當然同樣的需要制冷和制熱的房間，送風溫差也許要求不一樣，我們盡量將送風溫差相似的房間劃分為一個系統，同時滿足室內溫濕度的波動要求。對于送風溫差差異較大的房間又在同一系統里的，我們只能采用末端調節的方法，使得送風溫差滿足各房間的要求。 所以我們分析了夏季、冬季和過渡季的工況，這樣我們可以更加了解空調一年四季運行的狀態，我們也才可以更好的控制好空調的精度，以滿足室內的溫度、濕度和潔凈度的要求。
