目前，民用建筑中廣泛采用的熱水采暖系統。水力平衡是很重要的問題之一。同樣的建筑物，同樣的住宅小區，供

熱系統設計時考慮得壘面與否，對使用效果影響很大。供熱采暖系統的管網布置，系統劃分和水力平衡計算不仔細不認

真，就會造成供熱系統先天性的不平衡，其結果有的系統上邊過熱，下邊不熱，也有的建筑物是靠近鍋爐房的熱，而管

網末端的不熱，也有的工程中設計了一個大系統，而在干管的起始端卻連接了一兩組散熱器，直接接入回水干管，造成

短路循環，嚴重影響末端的散熱器，這都反映了系統的平衡問題，結果還增加能耗。所以，設計熱水采暖供熱系統時，

布置室內外管網，劃分系統，均應從水力平衡著眼，并認真地進行管網的水力計算，正確選擇各支管，立管和干管的管

徑，使其達到各并聯環路的水力平衡，以保證備用戶及散熱器的設計水流量。

關于水力平衡理論及其計算方法，各種書籍雜志均有系統的介紹。這里僅就在實際工程設計中如何考慮供熱采暖系

統的水力平衡作些介紹。

熱水采暖管道系統一般有三種形式，

( 1)異程式、(2)同程式，(3)環行式

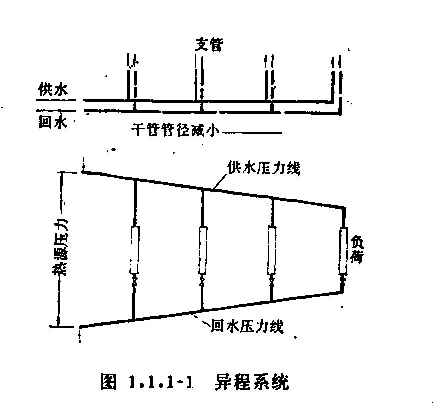

．異程式（原稱逆流系統）??在一個大的供熱小區內常用。供、回水干管從熱源至用戶平行敷設。水流一供一回相

對流動。而管徑剛隨流向遂步減小。在干管的末端，供，回水壓差最小。如圖1.1.1-1。

為了使遠端，近端的用戶得到所需的水流量，近端應采用平衡閥門減小供，回水的壓差。但是，如果近端遠端壓差

相差太大時，平衡閥也調不到整個系統的流量平衡，常常造成近端流量大于計算值。

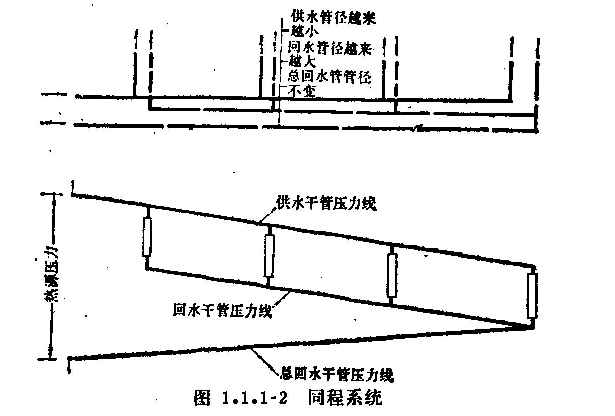

●同程式（順流系統）??該系統是使所有用戶連接支管處的供，回水壓差相同，因此，流量先天平衡。該系統是供

水干管管徑逐漸變小，而回水干管管徑遂漸變大。而最終回水干管也接回鍋爐房。如圖1.1.1-2。

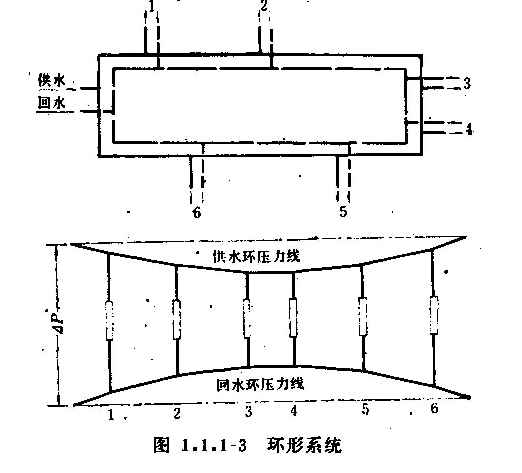

●環形式該系統供、回水干管均為一個閉環，且管徑不變。從熱源向該環的一點供水，分雙向流動，而支管可接

在壞上任意一點。按支管接點及形狀，在環中要有一個無流量點。該點位置隨接支管的情況和位置而改變。這系統自動

平衡。其總的壓力損失與同程系統相等，而環形干管的管徑應為熱源總干管的40%左右。如圖1.1.1-3。

上邊三圖的下半部均為設計流量時的壓力坡降線。如果流量減少，則坡降線將會變化，即干管的壓力坡降線的坡度

減小而用戶入口的資用壓力增加。

對上述三種系統進行比較，不難看出系統的布置，特別是供熱源和熱用戶分布的相對位置是影響初投資和效率的

主要因素。一般來說，異程式系統初投資最省，但運行費用最高；同程式系統初投資最高，但運行費用為中等甚至很

低I環形式系統初投資中等而運行費用最低。所以，當建筑物的布置及地形情況允許時，應當優先推薦環形式系統。

在供熱管網設計時，應注意以下幾點：

．鍋爐房（或熱力點）的位置應盡量靠近負荷比較集中的地區，以縮短供熱管道并減少熱損失。

．管道布置應力求短直，主干線應通過熱負荷集中的地區。

●室外管網一般采用異程式系統。根據總平面的布局如采用同程系統不致增加太多造價時也可采用同程系統，有條

件時宜采用環形式系統。

室外熱水管中的流速，應根據技術經濟原則考慮。最不利環路的流速，一般可根據管路長短按平均摩擦阻力為

60～200Pa/m來估計。各并聯環路的流速應根據水力平衡原理計算，但不應超過最大允許流速。

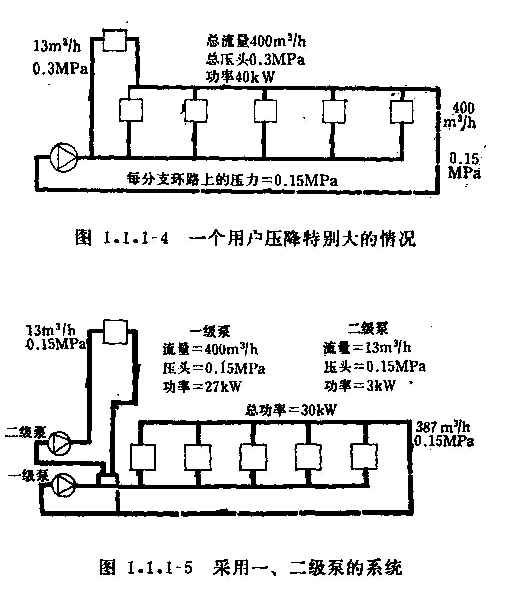

●如果用戶系統中有一個用戶的壓力降是系統中其他用戶壓降的兩倍，如圖1.1.1-4。

為了平衡這個系統，其他用戶的平衡閥需要吸收0.15?MPa的壓頭。這樣做既困難又浪費。因?yàn)?，系統中的循環

泵要在o．30MPa的壓頭下向系統輸出全部流量。而實際上只有一個用戶需要這么高的壓頭。所以，這一方案是不經濟

的。對這樣的情況，可以采用一、二級泵的系統較為合算，如圖1.1.1-5。

二級泵安裝在壓降較大的用戶環路上，只負擔這一用戶的負荷，而使主環路的循環泵（一綴泵）仍在0.15MPa的

壓頭下運轉。這樣可以節省大約10kW的功率。這種系統的平衡調節也比較容易，因?yàn)樾枰胶獾挠脩?，壓降都相等?/p>

帶有二級泵的用戶與一級泵的用戶無關。因此，在=級泵環路與一級泵環路之間也不必進行平衡。總之，一個經濟有效

的供熱系統與正確的管網設計是分不開的。
