本文主要介紹了負壓隔離病房的概念，對負壓隔離病房進行了深入的分析，結合工程實例介紹了負壓隔離病房隔離通風的設計要求和設計方法。

2003年我國經歷了SARS大流行,給國家經濟和社會生活帶來了很大的負面影響。前不久，世界又受到甲型H1N1流感的威脅?,?呼吸道傳染病已經形成了對人類健康的嚴重挑戰?。為了適應傳染病防治和突發疫情的需求?,?給醫護人員提供安全的工作環境?。國家加強了建設負壓隔離病房的工作?。?本文結合工程實例對負壓隔離病房的隔離通風設計作如下介紹?。

負壓隔離病房的概念

負壓隔離病房是通過凈化空調通風系統，使病房內空氣靜壓低于病房外相鄰環境空氣靜壓的病房。主要用于防止空氣傳播的疾病對病房以外的環境和患者以外的人的感染。負壓隔離病房是救治傳染性較強的呼吸道傳染病人，隔離病原微生物及保護醫護人員的重要醫療設施?。

1、負壓隔離病房的隔離及安全作用

將病房與外界環境隔離，將病人與醫護人員隔離。保證病房外環境及病房內醫護人員的安全。

2、負壓隔離病房的隔離實現

負壓隔離病房的有效隔離主要是通過靜態隔離和動態隔離結合的方式來實現的。靜態隔離一般是指屏障隔離、壓差隔離和兩次隔離等。但因為隔離病房在實際中并不是完全隔離封閉的，其人流和物流是在不停變化的，所以要在靜態隔離的基礎上著眼于動態的控制即動態下的隔離，因此動態隔離是一種更有效的全過程隔離。而凈化空調通風系統是實現以上動態隔離最重要的手段。這是本文要重點分析的?。

負壓隔離病房的特殊性

負壓隔離病房的特殊性在于它是“隔離”?的病房，且“?隔離”是處于“?負壓”?的狀態下。且病房要求相對密閉、舒適、潔凈，具備?ICU?病房的搶救功能。其設計復雜，施工難度大?,?投資及運行維護費用高?。

1、功能分區

為了確保負壓隔離病房的“隔離”?實現，負壓隔離病房要采取嚴格的功能分區和醫療流程，醫護人員、病人、物流都必須按照單向流程活動。醫護人員與病人?、清潔物資和污染物品都有各自的獨立出入口和嚴格的流經路線?。負壓隔離病房按功能要求設置四個區域：工作人員生活區(清潔區)、工作區（半污染區）、病房區（污染區）、設備區（空調排風機房）。并要求按“?五室二緩”?來進行建筑平面布局。各區既獨立又相連接，連接處設緩沖區，并由隔離門進行隔離?。

2、負壓差?、定向流?、壓力梯度

在進行合理分區的基礎上，就要進一步采取措施使隔離病房處于“負壓”的狀態，使各區之間形成一定的負壓差，既讓污染區的空氣壓力低于非污染區的空氣壓力，空氣經有序的氣流組織?一一定向流，按一定壓力梯度，經清潔區、半污染區、污染區再經有效過濾、消毒后排至室外。使病區外的地方不會被污染，保護醫務人員免受感染?。

3、全新風運行

根據需要負壓隔離病房要采取大新風比直至全新風的運行方式，以適合治療SARS、甲型H1N1等傳染性強的呼吸道疾病病人?。

負壓隔離病房凈化空調通風系統隔離通風的分析與設計

限于篇幅，本文僅對病房凈化空調通風系統的“負壓隔離”進行闡述，不涉及其空調冷源?、水系統?、消防等內容。下面通過工程實例做具體分析介紹?。

某醫院擴建工程——負壓隔離病房樓，地上6層，地下1層，總建筑面積9000多平方米?,?設置100個標準床位?,?1～4層為普通負壓病房?,?5層為高要求的負壓隔離病房?,?6層設置一個負壓手術室?。本文重點分析介紹5層的負壓隔離病房凈化空調通風系統的隔離通風設計?。

該5層的負壓隔離病房區共有16間負壓隔離病房和4間負壓ICU?,?病房數量較多?？傮w上在國內屬較大規模的負壓隔離病房設施。該病房區建筑平面布置復雜?,?功能要求很高?。要實現其整個病房區的有效隔離?,?難度很大。特別是使用方還要求根據不同的疫情強度和患者人數?,?可有選擇的控制負壓隔離病房的啟用?,?既可部分使用病房設施?,?以盡可能降低運行費用?。這無異又增加了病房區各病房之間“隔離”的難度?。

根據該病房的以上特點?,?為確保病房區內的有效隔離及不同時期的使用要求，我認為負壓隔離病房凈化空調通風系統的設計?,?應特別注意以下幾方面的問題?。

1、設計采取的必要措施

（1）從上述分析知道負壓隔離病房要實現有效“隔離”，除進行嚴格的功能分區外，尤其要注意使各功能分區之間形成一定的負壓差，并使空氣在負壓差的作用下按一定的壓力梯度形成定向流的氣流組織?。

（2）負壓隔離病房的凈化空調系統可采用有回風的部分新風系統，但應可切換至大新風比直至全新風的運行方式。以滿足平時、疫情發生時及不同強弱等級疫情的使用需要。另外還要滿足室內換氣?,?有效稀釋室內有害氣體和醫患人員的舒適性要求?。

（3）負壓隔離病房主要是防止室內病原體的外泄和污染，所以排風必須經B類高效過濾后才可排至室外大氣。但對室外新風，可以認為并不帶病原微生物，對新風的處理只要求采取初、中效過濾就可。另外室內的潔凈度并無明確要求，空調送風采用亞高效過濾即可滿足要求?。

2、設計參數和要求

（1）負壓值

首先確定負壓隔離病房各功能分區內的負壓要求。負壓值是指污染區域空氣壓力與相對非污染區域空氣壓力的差值，一定的負壓值用來控制污染區域空氣向外擴散。一般來講，不同等級的負壓控制區域之間的靜壓差應不小于5Pa，負壓控制區域與室外的靜壓差，應不小于l0Pa。但是各類負壓房間的具體負壓值應根據負壓梯度加以確定。依照《負壓隔離病房建設配置基本要求》并結合《醫院潔凈手術部建筑技術規范》、《生物安全實驗室建筑技術規范》，參考國內有關工程情況，將清潔區及醫務人員用房的負壓值設為0Pa，將內走廊的負壓值設為-5Pa，將病室的前室和緩沖間的負壓值設為-10Pa，將病室的負壓值設為-15Pa，將衛生間的負壓值設為-17Pa?？諝饬鞒痰幕緣毫μ荻扰帕校横t(yī)務人員用房→內走廊→前室/緩沖間→病房→病房內衛生間→過濾后排至室外。確保病房內受污染的空氣不能泄漏到其他區域?。

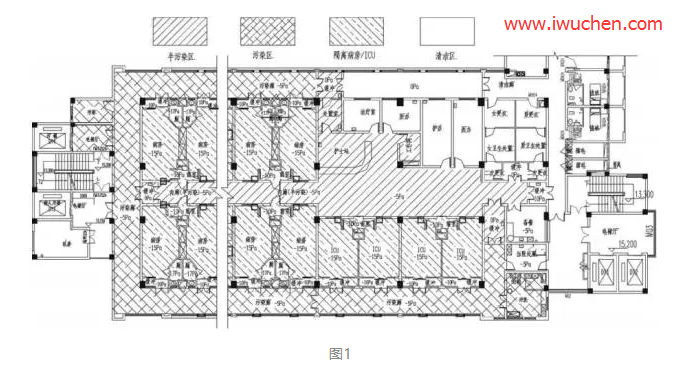

該工程5層負壓隔離病房各功能分區的負壓要求見圖?1?。

圖1

（2）壓力梯度

壓力梯度是指隔離病房各功能區之間的負壓遞增的程度，是使內走廊、前室和緩沖間、病室、衛生間、更衣間等負壓控制區域形成有序的壓力差值，負壓梯度用來保證空氣從低污染區向高污染區流動?。

從圖1可知，該工程5層負壓隔離病房各功能分區之間的壓力梯度一般是-5P a。

（3）換氣次數

隔離病房的換氣次數取8～12次/h，人均新風量50m3/h以上，其它輔助用房的換氣次數取6～10次/h。緩沖間?、病房前室的換氣次數?≥60次/h?。

（4）凈化要求

隔離病房并無特殊潔凈度要求，但還是要求相對潔凈的?。根據《負壓隔離病房建設配置基本要求》DB11/663的要求，隔離病房的送風口應設低阻的高中效以上過濾設備，本工程采用亞高效過濾器(H10～H11)。?病房前室及緩沖間的送風口設高效過濾器(H13)。?隔離病房的回風和排風口處設不低于B類的高效過濾器(H14)。隔離病房衛生間排風口處設可安全拆卸的零泄漏高效過濾(H14)?排風裝置?。

3、風口布置

（1）送風口

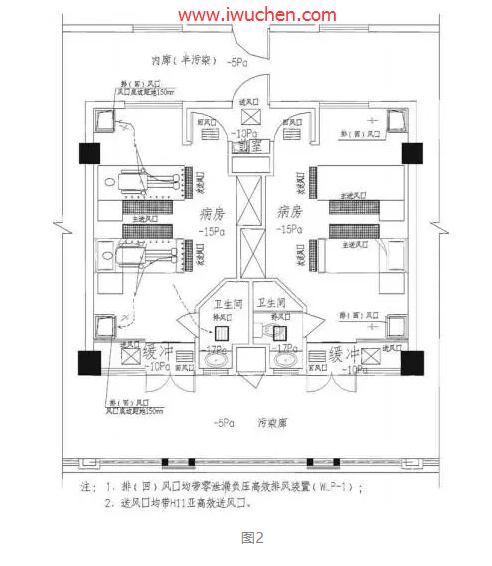

為使病房內空氣流能夠形成定向流的氣流組織，負壓隔離病房內的風口布置見圖2?。

圖2

圖2中送風口采用雙送風口模式，既送風口分主、次兩組，主送風口設于病床邊的醫護人員常規站位的上方，次送風口設于病醫護人員常規站位的上方，次送風口設于病床尾的上方。主、次送風口的面積比為?2：1～3：1?。采用雙層百葉或格柵送風口?。

（2）排(回)風口

排(回)風口設于送風口相對的病床頭側下方，采用零泄漏負壓高效排風裝置，其排風口下邊沿距地面?0.15m?。

4、定向流

通過送排(回)風口的合理布置，可使病房區和病房內空氣流形成定向流氣流組織，用流動的潔凈氣流保護在床邊上工作的醫護人員，使病房處于一種高效的動態隔離?。同時也使病房內受污染的空氣不能泄漏到其他區域?。

病房區定向流：清潔區(?0Pa)→內走道(-5Pa)→病房前室/?緩沖(-10Pa)→病房(-15Pa)→衛生間(-17Pa)→室外(高效過濾消毒后排放)。

病房內定向流：流向1：送風口→醫護人員→患者→排風口→室外(高效過濾后排放)。

流向2：送風口→醫護人員→患者→回風口→高效過濾后與新風混合后進入病房內(無疫情或疫情較輕且可控時使用)。

5、系統設置及運行控制

（1）系統設置

為確保上述定向氣流組織和負壓要求的實現，同時也為滿足室內新風和排風的要求，每間病房均考慮單獨送新風和單獨排風，并設有一個處理室內余熱余濕的凈化空調系統?。

另外，從便于系統調試、維護管理的角度和盡可能經濟運行和靈活使用的要求，對整層病房的凈化空調系統采取適度分散設置的原則，將每4間負壓隔離病房和每2間ICU分別設置一套凈化空調通風系統。每套系統包括新風系統?、排風系統和空調系統?。

其中每個新風系統設一臺凈化空調新風機組，機組自帶初中效過濾器，表冷器(加熱器)?等。系統可部分新風或切換為全新風運行?。

每個排風系統設一臺排風機。排風口設零泄漏高效過濾排風裝置。排風系統也可部分排風或切換為全排風運行?。

每間病房的空調系統?,?設一臺空調機，主要負擔室內余熱余濕處理。該空調系統與新風系統連接。送風口采用亞高效過濾風口，回風口(與排風口合一)?采用零泄漏高效過濾回風裝置?。

另外每間病房的前室和緩沖均設有獨立的凈化送回風系統，維持前室和緩沖間的負壓(-10Pa)，通過病房前室和緩沖間與病房間形成穩定的負壓差，在病房的前后形成有效的動態空氣隔離?。

（2）運行控制

運行方式主要按二種工況?、四種模式運行，即冬夏季和過渡季二種工況和每一工況下平時和疫情爆發時共四種基本模式運行。通過風管上的電動閥，控制空調通風系統在以上四種模式間切換運行?。

a.?冬夏季和過渡季的平時運行，采用非全新風模式：通過新風管和回風管上的電動閥控制室外新風按一定新風比引入，經新風機組的過濾消毒和熱濕處理后被送至病房內，與病房回風混合后由病房空調機組進行二次熱濕處理，最后經帶亞高效過濾器的送風口送入室內。同時通過排風支管上電動閥，將病房內的一定比例的污染空氣經零泄漏負壓高效排風裝置排出。要求排風量大于新風量，使病房內形成所需的負壓(-15Pa)。

b.?冬夏季和過渡季的疫情爆發時運行，此時采用全新風模式?,?病房回風管上的電動閥關閉?,?不再回風，按設計要求引入最大新風?,?經與上述同樣過程處理后送入室內。此時?,?調節排風支管上電動閥?,?按最大比例將病房內的的污染空氣經零泄漏負壓高效排風裝置排出?。?此時同樣要求排風量大于新風量?,?使病房內仍然保持所需的負壓( -15P a)。

c.?F介于以上兩種情況之間時，即一般在疫情初起并可控時，我認為也可以采用非全新風模式運行，此時因疫情較弱，且空調回風是經過B類高效過濾器過濾和消毒處理的，所以應該是安全可靠的，從經濟運行的方面看也更為合理。具體回風新風比的大小，應根據實際發生的疫情強弱等級進行控制?。

以上新風系統?、空調送回風系統?、排風系統組成了一套完整的凈化空調通風系統?,?確保了隔離病房的有效“隔離”?并滿足了室內溫濕度等凈化空調要求?。

6、系統調試和自動控制

負壓隔離病房的凈化空調通風系統非常復雜?,?控制要求高?,?運行管理難度大?,?因此?,?要使其能正?？煽康倪\行?,?系統的調試和有效控制非常重要?。

首先?,?要解決各病房之間的送風排風量的平衡問題?,?也就是要確保每間病房的送風排風量都能滿足病房實現所需的負壓要求?,?而且要求相對穩定，既要求每間病房的送風排風量的變化都在許可的范圍內(?一般10% )。?因此，在進出每間病房的送風排風管上均設有定風量調節閥，可自動平衡每間病房的送風排風量。另外，要設置數字化的自動控制系統(DDC)，在病房、前室、緩沖間和衛生間均分別設置微壓計和微壓差變送器，送風排風機均采用變頻風機，當開門等導致空氣平衡的暫時破壞時，自動控制系統會通過微壓計感知的壓差變化迅速做出反應，自動控制變頻風機的轉速，調整送風排風量，維持病房各部分的負壓差?；謴透鲄^(qū)間的空氣平衡。通過定風量平衡閥和變頻風機的共同作用可在最短時間內使各區間的空氣平衡恢復正常?,?確保各區穩定的負壓狀態?。

其次就是病房各部分負壓值的調整和控制，這可以通過調節病房各部分送回風量和排風量來實現。在送回風和排風管上均設有電動調節閥，通過逐一調節各分區內送回風和排風管上的電動調節閥，使室內達到設計的負壓要求，以上過程可能要反復多次，通過人工調整，難以實現，應通過自動控制系統來完成，根據設計要求進行編程，按程序要求自動控制系統的運行、調整、監控和運行模式的切換。唯其如此，才能確保負壓隔離病房的凈化空調通風系統的正常、可靠?、經濟?、合理的運行?。

小結

負壓隔離病房是一個非常重要的醫療設施?,?其目的是在一個“負壓隔離”?的病房內收治搶救傳染性較強的呼吸道傳染病人，隔離病原微生物及保護醫護人員。要實現其有效的“?負壓隔離”,?筆者認為關鍵因素要注意以下幾點：

第一要采用合理的建筑平面布局(?五室二緩)，進行功能分區，可有效避免交叉感染并為全過程的“隔離”創造條件?。

第二是最重要的，就是通過對凈化空調通風系統的送風、回風和排風的控制，使病房區處于一種負壓狀態，使空氣按一定的負壓梯度從低污染區向高污染區定向流動，形成有序的定向空氣流。并通過合理布置風口，一方面用流動的潔凈氣流保護在床邊上工作的醫護人員；另一方面確保病房及病房區處于一種高效的動態隔離，使病房內受污染的空氣不能泄漏到其他區域?。

第三是對凈化空調通風系統進行認真調試，設置數字化的自動控制系統(?DDC)，進行科學化的運行管理，這對負壓隔離病房最終是否能有效并可靠的運行至關重要?。
