1.0?????????工程范圍tc “1.工程范圍”

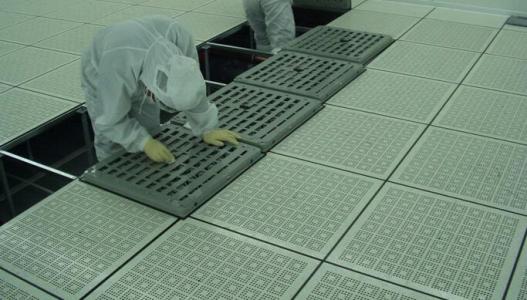

高架地板（以下簡稱高架地板）適用于本工程無塵車間各項機件之架高及固定，面板下可容許配置電纜等設備之空間，并可自由開啟面板，進行裝修電纜及空調等設備。
2.0????????一般規定tc “2.一般規定”
2.1.?施工大樣圖：施工前廠商需提供施工大樣圖，明確表示所有的材料、配件及其相關的細節構造、詳細之文字等說明，送交業主及設計監造單位審核。
2.2.?樣品：廠商應送原廠完整之地板及基座、桁梁等附屬品各一份，送交業主及設計監造單位審核。
2.3.?保固年限：一年。
2.4.?符合本材料規格之試驗報告：廠商應提供完整之學術單位或公家機關之材料試驗報告，試驗依據GB之標準。
2.5.?責任施工：施工者應為制造廠授權之合格施工者，應附?工廠登記證?正字標記證書或歐、美、日進口證明。
3.0????????材料規格及試驗tc “3.材料?格及??”
原文來源：無塵車間 http://www.gxshunjiang.com/
3.1??本無塵車間高架地板系統需符合下列檢驗規范，其面板、基座、桁梁、之截面及端緣均不得有毛邊銳角；面板以壓鑄制造；整個架高地板須經過防銹處理以避免氧化、生銹、腐蝕而影響結構強度，其檢驗項目如下：
3.1.1???表面面材：板之表面材料必須為55mm厚。
3.1.2???外觀：面板板面以肉眼檢視，不得有裂痕、凹凸、傷口等缺陷。
3.1.3???尺度：
※?面板：600×600mm±0.10mm
※?對角線許可差：小于0.5mm
※?對角線平坦度許可差：小于±0.20mm
※四角厚度許可差：±0.13mm
3.1.4???面板之撓度試驗：
面板之中心點位置
集中載重700KGF時：撓度值小于2mm
壓力回復為50KGF時：永久變形在0.3mm以下
3.1.5???面板極限強度試驗：
面板之中央位置之極限強度不得小于2000KGF。
3.1.6???面板之邊緣位置不得小于1250KGF。
3.1.7表面粗糙試驗：面板必須為鋁合金壓鑄制造。且需符合GB壓鑄品表面粗糙度之規范。
3.1.8基座抗破壞強度：5000KGF以上。
3.1.9桁梁：中央彎曲試驗之降伏載重應大于130KGF。
3.1.10接地處理：以直徑2mm裸銅線每1.8M與腳架連接至高架地板系統。
3.1.11???蜂巢板：出風率17%或25%。
※本項配合下吹式冷氣決定需求數量。
3.1.12靜電抵抗：104~106Ω。
3.2.?本高架地板系統在承載機器設備位置1200kg/m2的條件下需符合U.B.C. 1997耐震規范，并提供學術單位或公立機關之耐震計算書及檢驗證明。
3.3.?承包廠商必須檢驗符合上述第1、2項規范之公立機檢驗報告，供業主審查合格后，才能進場施工。
4.0????????無塵車間高架地板施工注意事項TC “5.施工注意事?’
4.1.?本無塵車間工程必須用雷射水平儀施工。
4.2.?高架地板收邊與輕隔間接頭處之補強固定，由地板承包商負責補強，不得有縫隙、松動之現象。
4.3.?高架地板之接地除另有圖說規定外，均依各原制造廠所之建議施工。
4.4.?電纜出線口之切割應按計算機實際需求施作，開口須做PVC護邊條。
4.5.?所有踏階、斜坡或垂直使用與面板相同之材料，并用經干燥處理之材料修邊。
4.6.?高架地板固定方式采用不銹鋼澎脹螺絲固定，樓板穿孔及螺絲部份須用環氧樹脂涂布，各空間視用途采用不同類型環氧樹脂。
4.7.? WASH ROOM及LOCAL? SCRUBBER ROOM整個高架地板須經過防酸堿處理以避免氧化、生銹、腐蝕而影響結構強度。
5.0????????施工注意事項TC “6.施工注意事?”
5.1.?面板：600×600mm±0.10mm
5.2.?對角線許可差：小于0.5mm
5.3.對角線平坦度許可差：小于±0.20mm
5.4.?四角厚度許可差：±0.13mm
5.5.?靜電測試(依GB12158-200規定)
6.0.施工及保固
6. 1準備工作：
6.1.1.施工前應與無塵室隔間工程配合施工順序及進度。
6.1.2施工時高架地板是否維持高度之水?，若不一致則應拆除重新施工。
6.1.3完工驗收前應將地面所有污垢、焦油、油污及脂肪應徹底清除乾凈。
