本設計是一萬級的中藥廠凈化工程設計。根據生產車間的要求進行空氣處理，采用的是集中式空調系統。潔凈空調風量較大，空氣潔凈度較高，故本系統采用一次回風系統，系統再熱量不高，較為經濟合理。機組的選型是結合三個主要決定參數:風量、表冷器排管數和機外余壓。風管的規格、風速和風口的風速要按照相關規范中的要求進行設計，水系統的設計采用的是兩管制水系統，其構造簡單，布置方便，占用建筑面積及空間小，節省初投資。水泵的選擇是確定相對應得流量與揚程。
通過掌握凈化工程的設計方法、步驟，從而更好的去理解凈化設計原則和要求，以此來提高自己的設計能力。
“空氣凈化”可以從兩個關聯的方面來理解：一是空氣凈化，表示空氣潔凈的“行為”；二是指干凈空氣所處的潔凈“狀態”。
空氣潔凈的目的是使受到污染的空氣被凈化到生產、生活所需的狀態，或達到某種潔凈度。
空氣潔凈都是指潔凈對象——空氣的清潔程度。潔凈度通常用一定體積或一定質量空氣中所含污染物質的粒徑、數量或質量來表示。例如，每平方米空氣中，含有大于或等于0.5的懸浮微粒有X個，即潔凈度為ㄒ0.5，顆粒為Xpc/.又如每立方米空氣中塵粒的質量為Ymg,其中潔凈度用Ymg/表示。
空氣凈化是采用某種手段、方法和設備使被污染的空氣變成潔凈的空氣。由于空氣凈化的目的與對象不同，凈化的內容、方法和衡量標準也各不相同。從空氣凈化的對象來看，有的要解決大氣污染的問題，有的則是以潔凈室為對象。大氣污染的凈化主要是各種氣體各種氣體廢棄物的處理問題，是以高濃度污染為對象的。而各種潔凈室面臨的是室內送風的凈化問題，是以超低污染濃度為空氣對象的。所謂超低污染濃度的空氣，就是日常認為比較干凈的空氣。
空氣的潔凈度是指潔凈環境中空氣所含懸浮粒子數量多少的程度。通?？諝庵泻瑝m濃度高則空氣的潔凈度低，含塵濃度低則空氣的潔凈度高。按空氣中懸浮粒子濃度來劃分潔凈室及相關受控制環境中空氣潔凈度等級，就是以每立方（或每升）空氣中的最大允許粒子數來確定其空氣潔凈度等級。
按國際標準ISO14644-1（潔凈室及其相關受控壞境，第一部分—空氣潔凈度等級），空氣中懸浮粒子潔凈度等級以序數N命名，各種被考慮粒徑D的最大允許濃度Cn可用下式確定。
C=10×(
式中Cn——大于或等于要求粒徑的粒子最大允許濃度(pc/m3). Cn是以四舍五入至相 近的整數,有效位數不超過三位數.
N——潔凈度等級,數字不超出9,潔凈度等級整數之間的中間數可以按0.1為最 小允許遞增量.
D——要求的粒徑(μm).
0.1——常數,其量綱為μm.
潔凈室（區）的空氣潔凈度級別狀態分三種：空態、靜態和動態。
空態（as-built）是指設施已經建成，所有動力接通并運行，但無生產設備、材料及人員。
靜態(as-rest)是指設施已經建成，生產設備已經安裝，并按業主及供應商同意的狀態運行，但無工作人員。
動態(operational)是指設施以規定的狀態運行，有規定的人員在場，并在商定的狀況下進行工作。
空氣潔凈標準和規范在經濟和科技發達的國家和地區都有自己的標準，都規定了有關的潔凈度等級。例如：美國、日本、西歐、北歐、俄羅斯等。我國于1984年頒布《潔凈廠房設計規范》（GBJ73-84），1996年該規范進行較大的修改，1990年頒布《潔凈室施工及驗收規范》（JGJ71-90）以指導施工和驗收的重要文件。目前，該規范在重新修訂中。
表1?GBJ73-84規定的潔凈度等級
| 等級 | 每立方米（升）空氣中》0.5μm塵粒數 | 每立方米（升）空氣中》5μm塵粒數 |
| 100 | 《35*100（〈3.5〉 | |
| 1000 | 《35*1000（〈35〉 | 《250（〈0.25〉 |
| 10000 | 《35*10000（〈350〉 | 《2500（〈2.5〉 |
| 100000 | 《35*100000（〈3500〉 | 《25000（〈25〉 |
1.4.1產生時間
空氣潔凈技術最早發展產生在第二次世界大戰期間的美國，當時主要是應用于軍事領域，為了適應戰爭的需要（1939年發現了軸核的裂變，1945年投向日本廣島）；空氣凈化的核心——高效過濾器在當時研制成功。
我國在60年代初期對高效過濾器及層流潔凈室研制成功，在1975年以后得到迅猛的發展，產品生產廠家及品種、數量逐步系列配套，一般潔凈室所用的材料、配件、設備均實現國產化。
1.4.2應用領域
軍事：飛機、軍艦、導彈、核武器。
工業部門：光學、機械、化工、宇航、半導體、電子。
其他：醫療、制藥、生物工程、動物飼養。
總之隨著經濟與科學技術的發展，空氣潔凈技術在各行各業的應用在加大，占據重要的地位?？諝鉂崈艏夹g(shù)的水平與應用已成為衡量一個國家和一個地區現代化經濟和科技的重要標志。
潔凈技術又稱為生產環境和污染控制技術，是近二、三十年來隨著高新技術發展起來的一門綜合性的新興科學技術。潔凈技術專門研究并提供潔凈的生產工藝環境和生產過程中使用的各種高純介質，有效地控制微量雜質，以保證高科技產品的成品率和可靠性。潔凈技術通常包括：空氣凈化技術、空調技術、水純化技術、氣體純化技術、微量雜質控制技術、潔凈環境的監測技術及相關的環境質量的控制技術。凈化工程技術在電子、核子、航空航天、生物工程、制藥、精密機械、化工、食品、汽車制造等高科技工業領域及現代科學領域中得到廣泛應用。隨著我國人民生活水平提高，人們對生存環境及生活質量提出了越來越高要求，用水純化設備制備的高純水已受到人們普遍歡迎，凈化工程技術已開始進入千家萬戶，進入人們的現代生活。
作為潔凈技術主體的潔凈室具有以下三大特點：
1)潔凈室是空氣的潔凈度達到一定級別的可供人活動的空間，其功能是能控制微粒和微生物的污染。潔凈室的潔凈不一定干凈，而是達到了一定空氣潔凈度級別。
2)潔凈室是一個多功能的綜合整體，需要多專業配合—建筑、空調、凈化、純水、純氣等。以純氣來說，工藝用氣體也是要經過凈化處理的。一家一次性注射器生產廠，在注塑車間由于涉及的工藝用壓縮空氣沒有經過特殊的凈化處理，每次產品成型時，機器排出大量未凈化的壓縮氣體，使車間內的空氣不能滿足要求，就污染了成型的產品。所以，與藥品直接接觸的干燥空氣、壓縮空和惰性氣體應經過凈化處理，使其符合生產要求。其次需要對多個參數進行控制，例如：空氣潔凈度、細菌濃度以及空氣的量（風量）、壓（壓力）、聲（噪聲）、光（照度）、溫（溫度）、濕（濕度）等。
3)評價潔凈室的質量，設計、施工和運行管理都很重要，即潔凈室是通過從設計到管理的全過程來體現其質量的。
1.6潔凈室的分類
1按氣流形式：亂流、對角流、層流（垂直、水平）；
2按受控粒子的性質：塵埃（工業潔凈）、生物（生物潔凈）。
生物潔凈必須用高溫、藥物、紫外線等方法滅菌。
2.1.1氣流分布
（1）送風氣流應以最短的距離，不受污染的直接送到工作區，盡量覆蓋工作區，使污染物在擴散之前就被攜帶到回風口；
（2）盡量減少渦流，避免把工作區以外的污染物攜帶入工作區；
（3）盡量控制上升氣流的產生，防止灰塵的二次飛揚，減少灰塵對工件的污染；
（4）工作區的氣流力求均勻，工作區的氣流速度應滿足生產工藝和衛生的要求。
2.1.2氣流分布方式
（1）亂流：稀釋原理
1000級：n>50次/h；10000級：n>25次/h；100000級：n>15次/h
（2）對角流
（3）層流：置換原理
垂直流斷面風速：v>0.25m/s；水平流斷面風速：v>0.35m/s
2.1.3送風方案
集中式送風就是空氣處理設備(如加熱器、冷卻器、加濕器、中、初效過濾器)和風機均集中設在空調機房內,高效過濾器布置在系統的末端,用集中的送回風管把空氣處理設備和潔凈房間相連接的送風方式.潔凈空調風量較大，空氣潔凈度較高，故本系統采用一次回風系統。

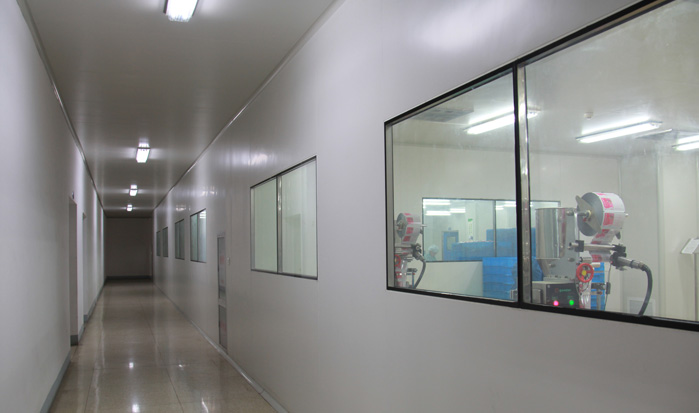

本工程為廣西省南寧市白玉中藥廠暖通空調設計。白玉中藥廠為三層框架結構，建筑面積為3600平方米，生產類別為丙類，耐火等級為二級。一層為中藥袋泡劑車間，二層預留，三層為滴眼液車間。本次做的是一層袋泡劑車間的暖通設計。一層袋泡劑車間年產中藥袋泡劑1億袋，建筑面積為1305平方米，層高5.2米，凈化級別為一萬級，潔凈區全部采用50mm彩鋼板吊頂及彩鋼板。凈化級別為一萬級，潔凈區全部采用50mm彩鋼板吊頂及彩鋼板輕質隔斷，隔斷區吊頂距地坪2.6米，局部抬高詳見圖紙，地坪采用環氧樹脂。本層車間人數共有23人，上班時間為8點—17點，群集系數為0.96。室內照明按照20W/ m2計算，室內設計條件為一萬級潔凈區控制溫濕度參數。設計包括內包裝間、內包材中轉間、工具清洗及存放間、工具存放間、工具清洗間、烘干整理間、男二更及洗手緩沖間、女二更及洗手緩沖間、安全門走廊、制漿間、稱配間、粉碎過篩間、貯料間、混合制粒間、烘干間、總混整粒間、顆粒中轉間、裝袋間（1）、裝袋間（2）。業主已給出建筑平面圖，各個房間的功能，要求設計本藥廠夏季空調供冷，冬季空調供熱，從而為整個建筑提供一個舒適的生產環境。
本工程空調施工圖設計根據甲方提供的委托設計任務書及建筑專業提供的圖樣，并依據潔凈廠房的有關國家規范進行設計，具體為：
1.《潔凈廠房設計規范》GB50073-2001
2.《潔凈廠房施工與驗收規范》GBJ71-90
3.《采暖通風與空氣調節設計規范》GB50019-2003
4.《通風與空調工程施工質量驗收規范》GB50243-2002
5.《建筑設計防火規范》GBJ16-87
6.《凈化工程》（重點）
當?shù)貧庀筚Y料（南寧市）：
本工程室外設計參數：
臺站位置：北緯22°81′，東經108°351′
大氣壓力：冬季：1011.4KPa?夏季：996KPa
夏季空調室外計算干球溫度；tX=34.2℃
夏季空調室外計算濕球溫度：tXSY=27.5℃
最熱月平均室外計算相對濕度：82%
冬季空調室外計算干球溫度：tX=5℃
最冷月平均室外計算相對濕度：75%
一般情況下，潔凈空調系統的能耗大于普通舒適性空調，產生的原因：
1.由于生產線的排風量比較大，故補充的新風量比較大，從而冷負荷比較大；
2.潔凈室的換氣次數大于普通空調，故風機的送風量比較大，輸送的動力消耗大，風機管道溫升高；
3.室內的設備發熱量大，消耗的冷量大。
以上三項負荷占總冷量對70~95%。
2.5.1圍護結構熱負荷計算
穩態計算法的特點：不考慮建筑物歷史時刻傳熱過程的影響，而僅采用室內外瞬時或平均溫差與圍護結構傳熱系數、傳熱面積的積來求取負荷值。
目前在做空調熱負荷計算時，采用的就是基于日平均溫差的穩態計算法，即
HL=aFK(ｔNd-ｔwd)(W)(《空調工程》P53黃翔 編)
式中???HL—圍護結構的基本耗熱量形成的熱負荷，W.
F—圍護結構的表面積,ｍ2.
ｔwd—冬季空調室外計算溫度,℃；ｔwd取5℃.
ｔNd—冬季空調室內計算溫度,℃；ｔNd取22℃.
ａ—圍護結構的溫差修正系數,查《空調工程》P76表3-25，得a=0.7.
K—見《空調工程》附錄10 P625本設計取5.94
2.5.2空調區冷負荷計算
（1）維護結構冷負荷計算
Q=KF(ｔwp+Δｔｊ-ｔN)W
式中: ?ｔwp–夏季空氣調節室外計算日平均溫度,℃;取30.3℃
ｔN–室內空調計算溫度℃;取24℃
Δｔ–考慮太陽輻射等因素的附加空氣溫升℃,可按表3-9選取.
K–見文檔/《聚苯乙烯泡沫塑料導熱系數K值》或見《空調工程》附錄10 P625本設計取5.94
F–傳熱面積，ｍ2
冷負荷由上式計算,（《空調工程》黃翔 編?下同）P58表3-9得附加空氣溫升Δｔj=3℃.?外 環境ｔwp=30.3℃(已定),ｔN=24℃;
（2）人體散熱形成的冷負荷
人體顯熱冷負荷：
CLs=ｎψｑSCLQ
式中：CLs–人體顯熱形成的冷負荷（W）
CLQ–人體顯熱散熱冷負荷系數，（<<空調工程>>。附錄27，得ＣLq=0.89）
ｑS–不同室溫和勞動性質時成年男子顯熱散熱量（W）
Ψ–為群集系數(取0.96)
ｎ–室內人數（5人）
人體潛熱冷負荷:
Qr=ψ nr q2
式中：nr–計算時刻空調區的總?cè)藬?shù)(5人)
q2–1名成年男子小時潛熱散熱量（W）
ψ–為群集系數（取0.96）
（3）照明形成的冷負荷計算：（《空調工程》P62黃翔編，下同）
CL=1000n1n2NCLQ
式中：CL–照明設備散熱形成的冷負荷（W）
N–照明設備所需功率（KW）
n1–鎮流器消耗功率系數，當明裝熒光燈的鎮流器裝在空調房間內時，
取n1＝1.2；當暗裝熒光燈的鎮流器裝設在頂棚內時，可取n1＝1.0
n2–燈罩隔熱系數，當熒光燈罩上部穿有小孔（下部為玻璃板），可利用自然通風散熱與頂棚內時，取n2＝0.5～0.6；而熒光燈罩無通風孔者取n2＝0.6-0.8；
CLQ–照明散熱冷負荷系數（<<空調工程>>。附錄26，得ＣLq=0.9）
（4）設備散熱形成的冷負荷；（見《空調工程》P60黃翔編）
CL= QsＣLQ
式中：CL–設備和用具顯散熱形成的冷負荷（W）
Qs–設備和用具實際顯熱散熱量（W）
CLQ–設備和用具顯熱散熱冷負荷系數，可由附錄24和附錄25中查的，如果空調系統不連續運行CLQ=1.0，本設計取0.84
本空調房間只有工藝設備及其電動機放在室內,電動設備的設計顯熱散熱量計算式:
Qs=1000ｎ1ｎ2ｎ3N/η
N–電動機的安裝功率,給定值2KW
η–電動機的效率,可由產品樣本查得,或見表3-10。取0.8
ｎ1–同時使用系數,即房間電動機的同時使用的安裝功率與總安裝功率之比,根據工藝過程的設備使用情況而定，一般為0.5-1.0.本設計取0.8
ｎ2–利用系數,是電動機最大實際消耗功率與安裝功率之比，一般可取0.7-0.9，可以反映安裝功率的利用程度。本設計取0.8
ｎ3–電機負荷系數,每小時的平均實際消耗功率與設計最大時消耗功率之比,它反映了平均負荷達到最大負荷的程度，一般可取0.4-0.5.對精密設備機床可取0.15–0.4.對普通機床可取0.5左右.本設計取0.5;
2.5.3夏季冷負荷和匯總表詳見《附件1》
表2夏季冷負荷匯總表
| 車間名稱 | 冷負荷（W） |
| 內包裝間 | 3634.96 |
| 內包材中轉間 | 1512.6 |
| 工具清洗及存放間 | 380.34 |
| 工具清洗間 | 575.08 |
| 工具存放間 | 865.77 |
| 烘干整理間 | 1904.9 |
| 男二更及緩沖洗手間 | 409.2 |
| 女二更及緩沖洗手間 | 535.1 |
| 安全門及過道 | 1373.68 |
| 制漿間 | 1700.89 |
| 稱配間 | 540.8 |
| 粉碎過篩間 | 2618.88 |
| 貯料間 | 1264.07 |
| 混合制粒間 | 7282.11 |
| 烘干間 | 6149.7 |
| 總混合整粒間 | 4373.96 |
| 顆粒中轉間 | 1876.68 |
| 裝袋間（1） | 3404.7 |
| 裝袋間（2） | 2708.04 |
| 敞開水面潛熱冷負荷 | 5392 |
| 匯總（W） | 48503.46 |
2.5.4冬季熱負荷和匯總表詳見《附件2》
表3冬季熱負荷匯總表
| 車間名稱 | 冷負荷（W） |
| 內包裝間 | 2175.02 |
| 內包材中轉間 | 1232.36 |
| 工具清洗及存放間 | 252.3 |
| 工具清洗間 | 419.68 |
| 工具存放間 | 603.24 |
| 烘干整理間 | 834.89 |
| 男二更及緩沖洗手間 | 295.86 |
| 女二更及緩沖洗手間 | 425.98 |
| 安全門及過道 | 748.97 |
| 制漿間 | 204.77 |
| 稱配間 | 293 |
| 粉碎過篩間 | 596.67 |
| 貯料間 | 1154.7 |
| 混合制粒間 | 364.83 |
| 烘干間 | 575.4 |
| 總混合整粒間 | 1302.9 |
| 顆粒中轉間 | 1116.1 |
| 裝袋間（1） | 1885.53 |
| 裝袋間（2） | 1181.98 |
| 匯總（W） | 15664.18 |
2.6.1設備安裝
1.設備安裝應嚴格遵照設備說明書及《通風與空調工程驗收規范》
2.所有的設備基礎均應待設備到貨并核對尺寸后方可進行。按照GB50243-2002的規定進行
2.6.2施工程序和施工配合
1.除特別說明外，空調及通風系統風管采用優質鍍鋅鋼板制作，當截面為1000mm的采用0.75mm厚，截面長邊大于或等于1000mm，小于或等于1250mm的采用1.0mm厚，其余采用1.2mm厚，除塵管采用0.75mm厚不銹鋼板制作。
2.風管采用單咬口或聯合角咬口，接縫處涂密封膠，法蘭螺釘孔和鉚釘孔的間距不大于100mm，法蘭四角應設螺釘孔，釘和螺釘?shù)葢?yīng)采用鍍鋅制品。
3.法蘭墊片采用軟橡膠板或閉孔海綿橡膠板，厚度為5mm，寬度同法蘭，不得突入風管內部，墊片應擦洗干凈，并用粘結劑貼在法蘭上，楔形接頭。
4.軟接管：除特別說明外，材料采用光面人造革，軟橡膠板或涂膠帆布，光面朝里，凡未注長度者一律按200mm制作。
5.風管調節裝置應安裝在便于操作的位置，保溫風管上的調節閥應采用保溫型，防火閥安裝位置應符合防火規范。
6.風管支吊架:水平風管吊架采用d10圓鋼，最大間距不應大于3m，支承角鋼與該段風管法蘭角鋼同規格，垂直風管支架采用與該段風管法蘭角鋼同規格的支承角鋼，最大間距不應大于3.6m，且每根立管的固固定件不少于2個，送風、回風總管在首尾應設置防止擺動的固定點，風管支吊架制作詳見國家標準圖集T616。
7.保溫風管支吊架與風管接觸處應墊以堅實的隔熱材料，如木塊等，墊塊的厚度應與保溫層相同。
2.6.3使用
1.空調系統投入使用前需作各風口風量的調整，使各室風量符合設計風量分配的要求，并使?jié)崈羰倚纬杀匦璧恼龎骸?/p>
2.系統停止運行時,新風閥和回風閥要關閉嚴密，以保證潔凈室不受外來污染，為保證潔凈室的正壓不致破壞。
3.高效過濾器在潔凈室內安裝與更換，當過濾器阻力為初阻力的2倍時，高效過濾器需全部更換。
4.除了利用臭氧消毒滅菌外，應結合其它消毒滅菌方法交替使用，另見衛生部1991.12《消毒技術規范》。
5.空調機的初、中效過濾器，各回風口的過濾器,新風管上的板式初效過濾器，排風機的過濾器定期更換、更換清洗。
6.空調自動控制：當高效過濾器及回風豎井的過濾器剛更換時，系統阻力較低，空調機送風機風量大于設計值，器（變頻器），控制器經與設定值比較后，自動調節空調機風機的轉速速，或冬季、過度季節或夜晚需生產時，可根據變頻器調低空調機風機的轉速，以減少風機的運行費用，達到節能目的；同時可由設于回風總管的溫度傳感器檢測室內溫度后，把信號傳遞給DDC控制器，DDC控制器經與設定值比較，最后輸出信號給空調機，空調機此時根據冷量變化調節壓縮機的轉速或關閉其中一臺或幾臺壓縮機，轉速調節，以降低運行費用，達到節能目的（以上部分只作建議）。本工程空調自控由專業公司完成。
7.除以上說明外，空調通風系統清洗見《空調通風系統清洗規范》（GB19210-2003）要求實行。
1通風、空氣調節系統的風管，宜采用圓形或長、短邊之比不大于4的矩形截面，其最大長、短邊之比不應超過10。風管的截面尺寸，宜按國家現行標準《通風與空氣調節工程施工質量驗收規范》（GB50243）中的規定執行。金屬風管管徑應為外徑或外邊長；非金屬風管管徑應為內徑或內邊長。
2風管漏風量應根據管道長短及其氣密程度，按系統風量的百分率計算。風管漏風
率宜采用下列數值：
一般送、排風系統??????5%-10%
除塵系統&????????????10%-15%
3通風、除塵、空氣調節系統各環路的壓力損失應進行壓力平衡計算。各并聯環路
壓力損失的相對差額，不宜超過下列數值：
一般送、排風系統???????15%
除塵系統???????????????10%
注：當通過調整管徑或改變風量仍無法達到上述數值時，宜裝設調節裝置。
4除塵系統的風管，應符合下列要求：
4.1宜采用明設的圓形鋼制風管，其接頭和接縫應嚴密、平滑；
4.2除塵風管最小直徑，不應小于以下數值：
細礦塵、木材粉塵???80mm
較粗粉塵、木屑?????100mm
粗粉塵、粗刨花?????130mm
4.3風管宜垂直或傾斜敷設。傾斜敷設時，與水平面的夾角應大于45度；小坡度或水平敷設的管段不宜過長，并應采取防止積塵的措施；
4.4支管宜從主管的上面或側面連接；三通的夾角宜采用15度-45度：
4.5在容易積塵的異形管件附近，應設置密閉清掃孔。
5對于潔凈室房間的空調，風管材料一般采用薄鋼板涂漆或鍍鋅薄鋼板，本設計采用鍍鋅薄鋼板，該種材料做成的風管使用壽命長，摩擦阻力小，風道制作快速方便，通?？稍诠S預制后送至工地，也可在施工現場臨時制作。風管的形狀一般為圓形和矩形，圓形風管強度大，耗材量少，但占有效空間大，其彎頭與三通需較長距離，矩形風管占由空間較小，易于布置、明裝較美觀的特點。本設計采用矩形風管，而且矩形風管的高寬比控制在2.5以下。
6設計圖中風管的標高，對于矩形，均以風管中心標高為準。
7風管材料選用鍍鋅鋼板制作，其厚度及加工的方法按GB50243-2002的規定進行。
8清掃孔。測量空位置的設定，可根據實際情況在適當部位布置，做法參照國標的做法。
9所有水平或者垂直的風管必須設置必要的支吊托架；并應設置在保溫層的外部，在支吊托架與風管間鑲以防腐墊木，其構造形式在保證牢固可靠的原則下選定，具體施工要求參照國標T616。
10主要干支管分流處均加手動對開多葉調節閥。
11管道及設備的保溫材料的防火性能應符合GBJ16-87的有關規定。
12凈化系統風管安裝前先用清洗液將內表面洗刷干凈，去油去污，干燥后兩端開口處用塑料薄膜和膠帶密封，并儲存于清潔處，在安裝前應防止風管內部被再污染，風閥和其他通風構件的清潔工作均按此要求進行。參考：http://www.gxshunjiang.com/
13高效過濾器、亞高效過濾器風口選型及安裝：
高效過濾器送風口的孔板散流器采用不銹鋼圓孔板，鋁框高效過濾器，接管方式根據實際情況確定，高效過濾器在室內更換，在吊頂上安裝一般采用4點(一個標準型高效過濾器)或6點(一個半或兩個標準型高效過濾器)帶花蘭螺栓吊桿拉緊的方式，吊頂與風口翻邊間加乳膠海綿密封墊，如產品另有要求，則按產品說明安裝。
14凈化系統的風管在保溫之前應做漏風試驗,檢查方法和評價標準根據《潔凈室施工及驗收規范》（JGJ71-90）。
15刷漆所有系統風管內外壁不刷油，在咬口和鉚釘?shù)蠕\皮脫落處刷環氧防腐漆一道。
16保溫：除各系統送回風管及配件和管件，其余風管均不保溫，保溫材料均采用難燃B1級橡塑保溫板材。
17所有風管穿越之墻孔，在風管安裝完成后，風管與墻孔間隙需密封(適用于明露之墻孔)。
18異徑風管、三通等制作安裝嚴格按照《通風與空調工程施工質量驗收規范》GB50243-2002要求實行。
19回風豎井直接由彩鋼板制作，回風豎井內無須加設風管.
1所有設備上保溫材料破損時應予修補。
2安裝結束后的調試工作，應參照有關規定進行。
3以本層樓地坪為零標高。圖中所注平面尺寸以mm計，標高尺寸以m計。矩形風管標高指管中，水管標高指管中心，圖中所注管道標高為相對本層樓面標高。
所有設備的基礎均應待設備到貨后，與設計圖紙進行核對，無誤后方可進行基礎施工。
4機組的清洗、安裝、試漏、加油、抽真空、加氟、調試等事宜，應嚴格按照生產廠家提供的安裝適用說明書進行；同時，還應遵守《制冷設備安裝工程施工及驗收規范》GBJ66-84和《機械設備安裝工程施工及驗收規范》TJ231（五）-78中的有關規定。
5設備及管道安裝前需相對核對土建預留孔洞尺寸，無誤后方可安裝。
6施工中密切與土建、給排水、電氣等工種協調配合
未及之處依照《通風與空調工程施工及驗收規范》、《潔凈室施工及驗收規范》（JGJ71-90），《機械設備安裝工程施工施工及驗收通用規范》GB50231——1998、《采暖與衛生工程施工及驗收規范》執行。
3.1空調機組的選型
空調機組主要用于處理室內空氣和供新風,一般有空調工況和新風工況兩種工作狀態。
空調機組(風機盤管)的選擇一般由三個主要參數決定:風量、表冷器排管數和機外余壓。先根據系統需要的風量確定空調機組(風機盤管)的型號規格,然后根據需要提供的冷量來決定其排管數,根據系統需要的機外余壓要求確定空調機組的機外余壓。
從空調方案設計可知：風量Gs=41363.22m3/h；冷量：QL=207KW
本工程采用山東雙一集團組合空調機組。根據以上參數初步選用山東雙一集團組合空調機組ZK-50組合式空調機組六排管，額定風量為50000m3/h
圖1組合空調機組圖片
3.1.1山東雙一組合空調機組功能段和性能參數

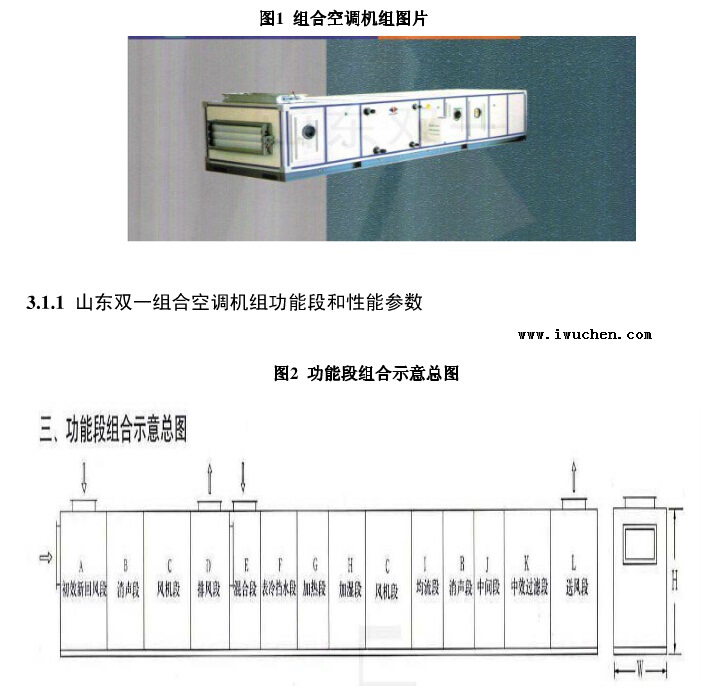

圖2功能段組合示意總圖
ZK系列組合式空氣處理機組主要由初效新回風段、消聲段、風機段、排風段、混合段、表冷檔水段、加熱段、加濕段、中間段、均流段、中效過濾段、送風段等基本功能段組合而成。
初效新回風段裝有風閥以調節新風與回風的比例，風閥的調節方式分為：手動、電動兩種形式。另該段配有初效鋁合金過濾器或初效袋式過濾器。
中效過濾段配置板式或袋式的過濾器，另可按客戶的要求配置高效過濾器以獲得凈化效果。
風機段選用進口低噪聲雙進風離心式風機，經嚴格動靜平衡試驗，風機電機組件按功率裝有減振和軟接裝置，是振動和噪聲降至最低水平，以滿足一般的噪聲要求。如用戶對噪聲有特殊的要求，可以在風機的出口處加裝消聲段，以達到理想的噪聲水平。
消聲段分為進風、出風消聲，其消聲器采用片式阻性消聲器或金屬微孔板消聲器。消聲段可根據用戶要求做成不同的規格。
表冷檔水段的表冷器是銅管穿鋁翅片構成的冷凍水盤管?？梢韵蛴脩籼峁┧呐?、六排或八排盤管，適用于各種冷量的要求。盤管的各項參數均按用戶要求用電腦優化設計，以使整體換熱性能達到最佳效果，也可采用制冷劑直接蒸發式盤管，省去冷水機組的安裝。
加熱段可與表冷檔水段共用冷熱兩用盤管，也可根據用戶的要求采用單獨或組合的用戶盤管，蒸汽盤管或電加熱器。
加濕段采用干蒸汽加濕器，也可選用高壓噴霧加濕器或電極式加濕器，使用方便，控制簡單。
根據以上的功能段和設計的要求，本設計選擇9個功能：初效新回風段、表冷段、加熱段、加濕段、中間段、風機段、均流段、中效過濾段、送風段。
表3山東雙一集團組合空調機組性能參數表
| 機組
型號 |
風機段 | 表冷段 | 加熱段 | |||||||||||||||
| 名義風量m3/h | 風機靜壓
Pa |
電機功率
Kw |
表冷器管排數 | 冷量
Kw |
水量
m3/h |
水阻力
Kpa |
熱量
KW |
加熱盤管排數 | 熱水加熱量
Kw |
水量
m3/h |
水阻
Kpa |
蒸汽加熱量
Kw |
蒸汽量
Kg/h |
|||||
| ZK-50 | 50000 | 900 | 22 | 6 | 370 | 66.8 | 28 | 490 | 2 | 490 | 22.5 | 7 | 600 | 949 | ||||
初效新回風段的濾料形式：多折型金屬鋁網過濾器。
加濕器形式：干蒸汽加濕器。
注：標定制冷工況—進風干球溫度27℃，濕球溫度19.5℃，冷凍水進水溫度7℃。
標定制熱工況—進風干球溫度15℃，表冷段熱水進水溫度60℃，加熱段熱水進水溫度90℃，加熱段蒸汽表壓力0.07Mpa（115℃）。
風機靜壓參數可按用戶要求非標設計。
3.1.2組合空調機安裝與使用：
漏風率低面板與框架采用空心多棱橡膠密封條，各段框架之間采用加厚密封條，確保極低的漏風率以及各種工況時均無外殼凝結水。測試結果為國標允許漏風量的1/6.
良好保溫機組板壁采用了27mm厚高密度，導熱系數低于0.022W/m2*℃的聚氨酯發泡作為保溫填充材料，既增強了箱板的強度，也保證了保溫效果。并可根據不同的使用場合，合理選用的板壁厚度（25┨、35┨、50┨可選）
結構牢固箱體是加強型發泡鋁合金框架構造而成，內藏鋼骨架，雙層面板。鋁合金外框架通過頭結構和螺柱螺母緊固形成抗扭性強的剛體。暗藏的金屬內框架則大大加強了機組的強度。
內部整潔由于采用聚氨酯發泡和橡膠條密封。箱體內沒有到處粘貼的保溫條，采用暗藏框架等保證了想體內的平衡。并且內壁可選用熱鍍鋅板，鋁鋅板或不銹鋼板，以滿足凈化使用的要求。
機組安裝組合式空調機組一般是分段運輸和箱體裝箱運輸，在現場組裝。在運輸過程中，注意不可損壞箱體壁板，以免影響機組性能和安裝精度。
機組都應安裝在一個水平的基礎之上。一般安置在16號槽鋼上，也可安置在高于地面150-200┨的平整水泥或水磨石臺階上，長度與整個空調箱長度一樣，槽鋼用戶自備。
機組四周，尤其是機組配管和風機與電機的檢修門一側，應留有充分的空間，以便于機組的日常檢視和定期維護。
現場安裝時，應注意密封條的位置，必須位置正確并完全壓緊，防止漏風。接縫處如有必要可涂上密封膠。
各部件在安裝后，須清除內部雜物，空氣熱交換器應用壓縮空氣和毛刷仔細吹刷助片上的污物，并將運行過程中碰彎的助片細心校正，檢查轉動部件的潤滑情況，各調節裝置是否靈活，管路是否堵塞。各進出水管在機組外須安裝閥門，但機組外聯的閥門、管道、設備的重量不得讓機組承擔。
空調機組的標準供電電源為三相五線，380V、50HZ的交流電源，在給機組通電源之前，應先檢查電源的電壓是否合乎要求，有無缺相，以及三相是否平衡，接通電源后，先啟動一下電機檢查風機的轉向是否正確。
空調機組的電機應接在有過載保護的電源上。
空調機組與外接風管間應采用柔性連接，以避免振動的傳遞。
機組使用每次運行機組之前，都應檢查風機的轉向是否正確、風道、各閥門并使其處于正常的操作狀態。
應定期檢查風機和電機等運動件的聯接，運行和傳動情況，并及時調整。
初效過濾器應根據污垢程度用清水或清洗劑清洗，清洗的頻度視使用的環境而定。
中效過濾器當其阻力上升到初始阻力的兩倍時，應予以清洗或更換。
熱水應為清洗的軟化水。機組每運行兩年，應以化學方法清除盤管內的水垢，并用壓縮空氣或水清理翅片表面的污垢。
空氣熱交換工作3-4年，應清洗管內，或采用化學除垢，每年試水壓一次，對冬季
不使用的換熱器，應排除積水，作好保溫，以防止凍裂。
3.2風冷螺桿式冷（熱）水機組的選型
（1）經過計算表冷器要處理的冷量為207000W,選取制冷冷水機組所需的冷負荷Q1的計算如下所示：
Q1=表冷器要處理的冷量*（0.75~1）（同時使用率）*（1.1~1.2）安全系數?？紤]到烘干整理和烘干房間可能存在不經常用的可能，所以同時使用率大概取0.9，考慮到制冷冷水機組使用時間長后導致其制冷功能下降，因此要考慮到安全系數，本設計選用的安全系數為1.2。
Q1=207000*0.9（同時使用率）*1.2（安全系數）=223560 (w)=223.56(KW)
(2)熱水加熱器需的加熱量為9175W,依據總熱負荷計算選取制冷冷水機組所需的熱負荷Q2的計算如下所示：
Q2=加熱量*（0.75~1）（同時使用率）*1.2（安全系數）
Q2=加熱量*0.9*1.2 =91750*0.9*1*1.2=99090 (w)=99.09(KW)
選制冷冷水機組（要滿足以上的三個條件,要考慮夏季的制冷和冬季的制熱，要選能制冷和制熱的機組）:本設計選用的是廣州恒星冷凍機械制造有限公司的宏星風冷螺桿式熱回收冷（熱）水機組，型號是40STE-250AHSB。
3.2.1熱回收水冷螺桿冷水機組
“宏星”熱回收水冷螺桿冷水機組是廣州恒星冷凍機械制造有限公司在水冷螺桿機組的基礎上開發的新一代熱能回收產品（專利號：ZL03223588.7）。機組利用熱回收器將制冷過程中冷媒蒸氣與水進行熱交換時所產生的熱量予以回收，即為客戶提供空調冷氣的同時，還可供應大量的生活熱水。在一般的空調使用狀況下，可回收的熱量為制冷量的30%-80%，熱水最高水溫可達700C。熱量回收時，還可將機組的制冷效率提高5%。目前，熱回收水冷螺桿式冷水機組被廣泛應用于酒店、醫院、桑拿洗浴中心、大型工廠、員工宿舍等場所。另外，還可生產R134a、R407C、R404A等環保制冷劑、高電壓、其他電源制式及海水源產品。
機組特點：
（1）節能環保：依靠機組制冷是產生的余熱制取熱水，完全不耗能，并且無任何排放?污染；
（2）安全可靠：機組可取代鍋爐、電加熱器等有安全隱患的制熱裝置；
（3）節約成本：利用余熱回收，熱水產生費用零成本；
（4）運行費用低：提高機組效率，改善工作條件，節約機組運行費用；
（5）智能控制：全自動微電腦控制，無需要人工監控，可實現遠程或集中管理，節省管理成本；
（6）電源的范圍廣：電源范圍廣，還可提供3kw、6kw、10kw高電壓機組。
40STE-250AHSB型號的熱回收冷水螺桿式冷（熱）水機組采用單壓縮機設計，配置簡介明了，運動部件較少，可靠性高，運行平穩，多段或無端段能量；夏季制冷，冬季供暖，夏季還可以提供免費的生活，節能效果十分顯著，適用于單臺機組運行或多臺機組合大型適用場合。
表4熱回收冷水螺桿式冷（熱）水機性能參數表
| 型號40STE-250AHS | 250AHSB | |
| 名義制冷量 | 制冷量（Kw） | 251 |
| 壓縮機輸入功率（Kw） | 66.4 | |
| 名義制熱量 | 制熱量（Kw） | 266.1 |
| 壓縮機輸入功率（Kw） | 62.7 | |
| 熱回收（Kw） | 75.3 | |
| 電源 | 3相-380V-50HZ | |
| 制冷回路 | 1 | |
| 空氣側換熱器 | 鋼管穿親水波紋鋁翅片 | |
| 水側換熱器 | 進出口管徑in | 3 |
| 凍水流量m3/h | 43.2 | |
| 熱水流量m3/h | 45.8 | |
| 熱回收器 | 進出口管徑in | 1-1/2 |
| 衛生熱水流量m3/h | 12.9 | |
| 軸流風機 | 空氣流量?X1000m3/h | 120.8 |
| 功率（Kw）X臺數 | 0.93X8 | |
| 制冷劑 | 種類 | R22 |
| 充注量Kg | 57 | |
| 整機重量Kg | 3160 | |
| 運行重量Kg | 3430 | |
注：1名義制冷量基準：空氣干/濕球溫度35℃/24℃，凍水進出口溫度12℃/7℃；
2名義制熱量基準：空氣干/濕球溫度7℃/6℃，熱水進出口溫度40℃/45℃；
3?凍水溫度范圍：5℃-15℃
4?熱水溫度范圍：45℃-50℃
5?環境溫度范圍：-5℃-43℃
3.2.2機組安裝與維護
1）40STE-A&AH系列的機組采用風冷式設計，可安裝于大廈樓頂平臺或其它通風良好的環境中，無需另外設置冷卻水系統。
2）由于風冷機組體積較水冷機組大，在運輸、起吊及安裝過程中須更加謹慎，建議采用多臺機組并聯安裝的方式。
3）機組的安放環境應保持干燥、通風。周圍環境空氣中不應含有腐蝕性物質，避免靠近煙囪、發電機、鍋爐等易產生酸性氣體或排熱量較大的地方。
4）為預防機組底部腐蝕，安裝時最好用十字鋼架承托機組底部，使機組距離地面不小于20┨。
5）冷（熱）水管的出入水管口、冷（熱）水泵前后管口需加裝防振軟接頭、閘閥、溫度計、水壓表、換熱器出管側裝水流開關，水泵入口側裝過濾器等輔助裝置。
6）冷（熱）水主管道間須安裝自動壓差旁通閥，在熱負荷減少時可自動調節系統供水量及供回水水壓平衡。
7）40STE系列風冷熱泵機組為較大型的制冷設備，配置電源線時請選用橫截面積較大的電線，使電源線的通流量富裕度不小于20%。
8）由于機組的配備逆相、缺相保護。在接線安裝時需要注意相位是否正確，錯接相位及缺相時，機組均不能正常運行。
9）機組與墻之間的凈距不小于1米.，與配電柜的距離不小于1.5米；
10）機組與機組或其他設備之間的凈距不小于1.2米；
11）留有不小于蒸發器、冷凝器或低溫發生器長度的維修距離；
12）機組與其上方管道、煙道或電纜橋架的凈距不小于1米；
13）機房主要通道的寬度不小于1.5米。
3.3除塵器的選型
在排風系統的設計中，烘干整理間，制漿間，粉碎過篩間，總混整粒間，袋裝（1），袋裝（2）等房間因產生粉塵，因此要用到除塵器，將排的風中夾有的粉塵沉淀后再將風排到屋外，以達到環保的作用。
3.3.1除塵系統的劃分規定：見《采暖通風與空氣調節設計規范GB50019-2003》
1同一生產流程、同時工作的揚塵點相距不遠時，宜合設一個系統。.
2同時工作但粉塵種類不同的揚塵點，當工藝允許不同的粉塵混合回收或粉塵無回收價值時，可合設一個系統。
3溫濕度不同的含塵氣體，當混合后可能導致風管內結露時，應分設系統。
4組織室內送風、排風氣流時，不應使含有大量熱、蒸汽或有害物質的空氣流入沒有或僅有少量熱、蒸汽或有害物質的人員活動區，且不應破壞局部排風系統的正常工作。
3.3.2除塵器的選擇確定因素
（1）含塵氣體的化學成分、腐蝕性、爆炸性、溫度、濕度、露點、氣體量和含塵濃度；
（2）粉塵的化學成分、密度、粒徑分布、腐蝕性、親水性、磨琢度、比電阻、黏結性、纖維性和可燃性、爆炸性等；
（3）凈化后氣體的容許排放濃度；
（4）除塵器的壓力損失和除塵效率；
（5）粉塵的回收價值及回收利用形式；
（6）除塵器的設備費、運行費、使用壽命、場地布置及外部水、電源條件等；
（7）維護管理的繁簡程度。
3.3.3除塵器的選擇
本設計選用選鵬鶴旋風除塵器尺寸圖，技術參數詳見相關資料/鵬鶴 旋風除塵器。
3.4軸流風機的選型
軸流風機，就是與風葉的軸同方向的氣流，如電風扇，空調外機風扇就是軸流方式運行風機。本設計選用選浙江省上虞市專用風機廠。尺寸圖，技術參數詳見相關資料/低噪聲軸流風機_專用風機_冷卻風機_軸流風機。
3.4.1軸流風機維護
1、確保軸流風機設備在正常的使用環境下方可運轉；
2、按期檢查風機葉片是否松動，葉片與風筒間隙是否正常；
3、按期檢查電機與機殼連接螺栓緊固環境，檢查減振座與底子連接是否完好；
4、按期清除葉片的積灰、污垢；
5、按期為電機軸承替換潤滑脂，一般為三個月加一次油，也可按實際環境和使用情況替換潤滑脂。
3.5空調風管系統設計
3.5.1空調風管系統設計原則
（1）子系統的劃分要科學合理
（2）管路系統要簡潔
（3）風管斷面尺寸要因建筑空間制宜
（4）風管斷面尺寸要國標化
（5）風管內風速要選用正確
（6）見機的風壓與風量要有適當?shù)脑Ａ?/p>
3.5.2空調風管系統的設計步驟
（1）根據各個房間區域空調負荷計算出的送回風量.結合氣流組織的需要確定送回風口的形式、設置位置及數量.
（2）根據工程實際確定空調機房或空調設備的位置，選定熱濕處理及凈化設備的形式，劃分其作用范圍，明確子系統的個數；
（3）布置以每個空調機房或空調設備為核心的子系統送風管的走向和連接方式，繪制出系統軸側簡圖；
（4）確定每個子系統的風管斷面形狀和制作材料；
（5）對每個子系統進行阻力計算（含選擇風機）
（6）進行絕熱材料的選擇與絕熱層厚度的計算。
（7）繪制工程圖
3.5.3送、回風管的布置和管徑確定
風管用鍍鋅鋼板制作，用帶鋁箔玻璃布防潮層的玻璃棉板材（容量為48kg/m3）保溫，保溫層厚度δ＝30mm。按房間的空間結構布置送風管的走向（見圖紙），并計算各管段的風量。吊頂中留給空調的高度約為600mm。由于建筑空間的局限，回風管干管安置在送風干管上部，排風管干管放置在最上部。
根據各房間內允許噪聲的要求，風管干管流速取5～10m/s，支管取2～5m/s來確定管徑(見圖紙)。
風管全部采用鍍鋅鋼板，采用的鍍鋅鋼板厚度有0.75、1.0、1.2mm,三種，規范規定：高壓系統鋼板風管板材厚度的選型，
1.風管直徑D或邊長尺寸b：450＜D（b）≤630，用0.75mm的厚度。
2.風管直徑D或邊長尺寸b：630＜D（b）≤1250，用1.0mm的厚度
3.風管直徑D或邊長尺寸b：1250＜D（b）≤2000，用1.2mm的厚度.
金屬矩形風管法蘭及螺栓規格選?。?/p>
風管長邊尺寸b≤630,法蘭材料規格（角鋼）用25*3，螺栓用M6；
風管長邊尺寸630＜b≤1500,法蘭材料規格（角鋼）用30*3，螺栓用M8；
風管長邊尺寸1500＜b≤2500,法蘭材料規格（角鋼）用40*4，螺栓用M8；
風管長邊尺寸2500＜b≤4000,法蘭材料規格（角鋼）用50*5，螺栓用M10
3.5.4風管支吊架的安裝要求

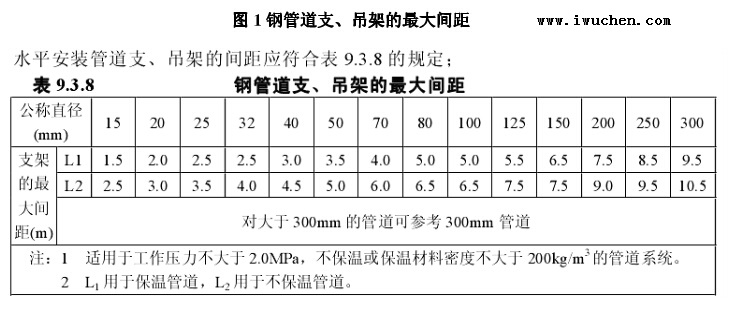

1風管水平安裝，直徑或邊長尺寸小于等于400mm，間距不應大于4m；大于400mm，不應大于3m。螺旋風管的支、吊架間距可分別延長至5 m和3.75 m；對于薄鋼板法蘭的風管，其支、吊架間距不應大于3m。
2風管垂直安裝，間距不應大于4m，單根直管至少應有2個固定點。
3支、吊架不宜設置在風口、閥門、檢查門及自控機構處，離風口或插接管的距離不宜少于200mm.
4當水平懸吊的主、干風管長度超過20m時，應設置防止擺動的固定點，每個系統不應少于一個。
3.6風量的設計
3.6.1新風量的計算見（《潔凈廠房設計規范》50073-200）
計算新風量，取下列兩項中的大者
a.補償室內排風量和保持室內正壓值所需新鮮空氣量之和
b.保證供給潔凈室內新鮮空氣量不小于40m3/（h/人）
3.6.2送風量的計算見（《潔凈廠房設計規范》50073-200）
潔凈室的送風量，應取下列三項中的最大值：
a.為保證空氣潔凈度的送風量。
b.根據熱、濕負荷計算確定的送風量。
c.向潔凈室內供給的新鮮空氣量。
3.6.3回風量的計算
回風量=實際送風量-新風量之差。詳見《附件3》
3.6.4排風量的計算
（1）局部排風量G1= n3600*vX*F*0.75(ｍ3/ｈ)
式中: 0.75–為盡量減少排風量，罩口四周增設法蘭可使排風量減少25%
F–罩口面積(ｍ2);
n–排風罩的個數（個）;
vX–控制點吸入風速（ｍ/ｓ）;
（2）全面排風量G1：為維持房間正壓，排風必須小于新風量。詳見《系統排風量要求》《凈化工程》P116表6-7規定十萬級的換氣次數15–25次/小時，本設計按15次/小時換氣次數計算排風量；
G1= 25V(ｍ3/ｈ)
式中: V–潔凈房間體積
排風對于控制的要求。能控制部分房間而不影響其它房間的使用，又或部分房間不要求同時使用的是不是要設置成不同的排風系統。對于有污染房間，要求將排風系統做成單獨的系統。因此，排風有兩種方式：一種是局部排風，寧一種是全面排風。
1潔凈室的局部排風：潔凈廠房內的各種生產過程中不可避免的將會有各類粉塵、有害氣體、有害物質的產生，防止它們在潔凈室內擴散或造成污染的有害方法是在產生出采取局部排風措施及時有效地將污染物排至室外。為此，《潔凈廠房設計規范》（GB50073-2001）規定：潔凈室內產生粉塵和有害氣體的工藝設備，應設局部排風設置。
2潔凈室的全面排風：全面排風也稱稀釋通風，它一方面用清潔稀釋室內空氣中的有害物質濃度，同時不斷把污染空氣排至室外，使室內空氣中有害物濃度不超過衛生標準規定的最高允許濃度。
在本設計中，烘干整理間，制漿間，粉碎過篩間，總混整粒間，袋裝（1），袋裝（2）是采用局部排風，烘干間是采用全面排風。
4.1.1送風口（高效過濾器）的計算
氣流組織設計的目的式布置風口、選擇風口規格、校核室內氣流速度、溫度等。以下是高效送風口送風氣流設計布驟
(1)散流器布置.布置散流器時，根據空調器的大小和室內所要求的參數，選擇散流器個數，一般按對稱位置或梅花型布置。方形散流器的長寬比不宜大于1:1.5.散流器中心線和墻的距離，一般不小于1m。這種布置方式,每個風口送出的氣流有互補性,氣流分布均勻。
(2)預選風口.有空調區的送風量和散流器的個數,就可以算出單個散流器的送風量。假定所需散流器喉部風速（2m/s-5m/s,最大風速不得超過6m/s），計算出所需散流器的面積，根據所需散流器喉部面積，選擇散流器規格。頸部面積為F(a*b)，散流器的實質出口面積約為喉部面積的90%，散流器的有效流通面積為0.9F
(3)校核射流的射程.?根據《空調工程》式8-7計算射程，校核射程是否滿足要求，中心處設置散流器的射程應為散流器中心到房間或區域邊沿距離的75%。
(4)校核室內平均風速 根據《空調工程》式8-8計算室內平均風速校核是否滿足要求。
(5)校核軸心溫差衰減?根據《空調工程》式8-9計算軸心溫差衰減，校核是否滿足空調區溫度波動范圍要求
因此氣流組織設計計算依據散流器的計算方法：散流器射流的速度衰減方程見《空調工程》P401（8-8）
《采暖通風與空氣調節設計規范50019-2003》3.1.3.2規定工藝性空氣調節室內溫濕度基數及其波動范圍，應根據工藝需求及衛生要求確定活動區的風速：冬季不宜大于0.3m/s夏季宜采用0.2m/s–0.5m/s，當室內溫度高于30℃時可大于0.5m/s?。本設計射流末端速度Vx取0.5m/s的射程X，由上面的公式變換得
式中?X–以散流器出風口中心為起點的射流水平距離m；
Vx–在x處的最大風速m/s；
A–送風口頸部面積m2；
V0–送風口出口風速m/s；
X0–自散流器中心算起到射流外觀原點的距離，對于多層錐面形為0.07m
K–系數，多層錐面散流器為1.4，盤式散流器為1.1。本設計取1.4
4.1.2送風口（高效過濾器）的選型
本工程選用的是Rfilter生產的高效過濾器風口。
高效過濾器送風口是凈化工程系統的末端凈化裝置,它由內裝高效過濾器的箱體、接管、擴散孔板組成.
表5高效送風口的尺寸樣板
| 型號 | 額定風量m3/h | 進風尺寸 | 過濾器尺寸 | 散流板尺寸 |
| GKF630-7.5 | 750 | 250×200 | 315×630×80 | 433×748 |
| GKF610-10 | 1000 | 320×250 | 610×610×80 | 728×728 |
| GKF915-15 | 1500 | 400×250 | 915×610×69 | 1003×728 |
| GKF1220-20 | 2000 | 500×200 | 1220×610×69 | 1338×728 |
4.1.3高效過濾器安裝
（1）高效過濾器安裝前，必須對潔凈室進行全面清掃、擦凈，凈化工程系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術夾層或吊頂內也應進行全面清掃、擦凈。
（2）潔凈室及凈化工程系統達到清潔要求后,凈化工程系統必須試運轉。連續運轉12h以上，再次清掃、擦凈潔凈室后立即安裝高效過濾器。
（3）高效過濾器的運輸和存放應按照生產廠標志的方向擱置。運輸過程中應輕拿輕放，防止劇烈振動和碰撞。
（4）高效過濾器安裝前，必須在安裝現場拆開包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。然后進行檢漏。經檢查和檢漏合格的應立即安裝。安裝時應根據各臺過濾器的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。
潔凈度級別等于和高于100級潔凈室的高效過濾器，安裝前應按規定的方法檢漏。
（5）安裝高效過濾器的框架應平整。每個高效過濾器的安裝框架平整度允許偏差不大于1mm。
（6）高效過濾器和框架之間的密封采用密封墊、不干膠、負壓密封、液槽密封和雙環密封等方法時，都必須把填料表面、過濾器邊框表面和框架表面及液槽擦拭干凈。
（7）采用密封墊時，墊的厚度不宜超過8mm，壓縮率為25%～30%。其接頭形式和材質應符合第3.3.1條和第3.3.2條的規定。采用液槽密封時，液槽內的液面高度要符合設計要求，框架各接縫處不得有滲液現象。采用雙環密封條時，粘貼密封條時不要把環腔上的孔眼堵住；雙環密封和負壓密封都必須保持負壓管道暢通。
（8）安裝高效過濾器時，外框上箭頭應和氣流方向一致。當其垂直安裝時，濾紙折痕縫應垂直于地面。
4.2.1回風柱的布置
根據各個房間的回風量，確定回風柱的大小。回風柱速度是按《凈化工程》表3-3中的有送，回風口的支風道，潔凈廠房建筑取3m/s–6m/s，布置回風柱的個數。
4.2.2回風口的布置和風速要求
一般情況下，回風口附近氣流衰減較快，對室內氣流組織的影響較小，故其構造比較簡單，類型也較少。本設計中采用門鉸式回風口。門鉸式回風口是在回風百葉的基礎上加以改良設計的回風口，該回風口的頁心與外框用門鉸連接，主要用于各種形式回風口并和過濾網配合使用，過濾網可以方便地取出清洗、除塵、風口形式個規格可根據用戶需要生產，位置應根據氣流組織的要求而定。對于凈化工程其回風口一般均應設置在潔凈室的下部，風口下緣距地面至少為0.15m。
對于有走廊的多間一般潔凈室，若潔凈室消聲要求不高，有無有害氣體散發，可在走廊端頭布置集中回風，各室與走廊鄰接的門或墻的下部設置可調加裝泡沫塑料的百葉格柵，此種方式要求走廊密封性好?；仫L(fēng)口風速按《空氣調節設計手冊》中下部回風方式中的速度進行選?。ㄒ娤卤恚ㄔ斠姟秲艋こ獭罚?.5.2））
回風口的布置方式，應符合下列要求：
1.回風口不應設在射流區內和人員長時間停留的地點；采用側送時，宜設在送風口的同側下方。
2.條件允許時，宜采用集中回風或走廊回風，但走廊的橫斷面風速不宜過大且應保持走廊與非空氣調節區之間的密封性。
表6回風口的吸風速度
| 回風口位置 | 回風風速m/s | |
| 房間下部 | 不靠近操作位置 | 3—4 |
| 靠近操作位置 | 1.5—2 | |
| 用于走廊回風 | 1.0—1.5 |
4.2.3回風口的選型
本設計選廣州微格通風設備有限公司百門鉸型百葉回風口，尺寸圖，技術參數詳見相關資料/回風口/廣州微格通風設備有限公司風口。
4.3.1排風罩的布置原則
應按照計算出的排風量來布置排風罩，設計局部排風罩時，應遵循以下原則：
1局部排風罩應盡可能包圍或靠近有害物發生源，使有害物限于較小空間，盡可能減小其吸氣范圍，便于捕集和控制。
2排風罩的吸氣氣流盡可能與污染氣流運動方向一致。
3已被污染的吸入氣流不允許通過人得呼吸區，設計時要充分考慮操作人員得位置和活動范圍。
4排風罩應力求結構簡單、造價低、便于制作安裝和拆卸維修。
5和工藝密切配合，使局部排風罩得配置與生產工藝協調一致，力求不影響工藝操作。
6要盡可能避免或減弱干擾氣流如穿堂風、送風氣流等對吸氣氣流的影響。
4.3.2排風罩的選型
根據工藝流程及給定參數選擇排風罩的大小（罩口尺寸或面積），本設計選用圓形帶法蘭邊的排風罩，各設備對應的排風罩尺寸見下表：
表7排風罩尺寸
| 設備 | 控制點風速 | 污染口尺寸 | 罩口直徑 | 罩口面積 |
| Z101 | 1 | 220 | 420 | 0.14 |
| Z102 | 1 | 500 | 700 | 0.38 |
| Z106 | 1 | 300 | 500 | 0.20 |
| Z108 | 1 | 220 | 420 | 0.14 |
| Z203 | 0.5 | 600 | 800 | 0.50 |
水系統選擇閉式等溫變流量的形式.冷凍水從冷凍模塊機出來后進入水管道,最后進入恒溫恒濕機組?；厮笤儆衫鋬鏊脡喝肜鋬瞿K機的蒸發器。膨脹水箱接在回水管的最頂端。水管以水平異程的供回水方式。
兩管制水系統是指僅有一套供水管路和一套回水管路的水系統，供水管路夏季供冷水，冬季供熱水；而回水管路是夏季和冬季合用，在機房內進行夏季供冷或冬季供熱的工況切換，過渡季節不使用。這種系統構造簡單，布置方便，占用建筑面積及空間小，節省初投資。運行時冷、熱水的水量大相差較大。所以本設計采用兩管制水系統。
水管管徑的計算在空調系統中所有水管管徑一般按照下述公式進行計算：
式中:L–所求管段的水流量
V–所求管段允許的水流速
采用水管道阻力計算軟件(采用鴻業7.0軟件進行水力計算)，輸入水管直徑,水溫(℃),粗糙度0.2mm,水管長度,水流量(m3/h),即可得出該段水流速度m/s,水管道沿程阻力值(Pa)的計算結果：

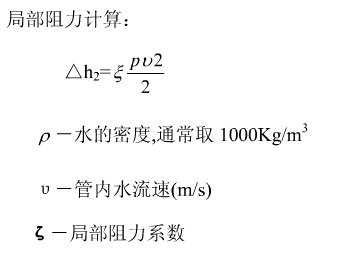

局部阻力計算：
△h2=
－水的密度,通常取1000Kg/m3
υ－管內水流速(m/s)
ζ－局部阻力系數
計算得管道沿程阻力和局部阻力約為202.2kPa，取蒸發器阻力90kPa,集水器，分水器及其它阻力取10kPa。總阻力約為302.2kPa。管內水的最大允許流速:水管內水流速主要取決于經濟和噪聲兩個因素,在滿足輸送設計流量的前提下,應盡量使得阻力損失和水流噪聲較小。不同公稱直徑最大允許的流速如表5.1：
表5.1管內的最大允許流速(m/s)
| 公稱直徑DN(mm) | 最大允許流速(m/s) | 公稱直徑DN(mm) | 最大允許流速(m/s) |
| ＜15 | 0.3 | 50 | 1.00 |
| 20 | 0.65 | 70 | 1.20 |
| 25 | 0.8 | 80 | 1.40 |
| 32 | 1.00 | 100 | 1.60 |
| 40 | 1.50 | 125 | 1.90 |
| ＞40 | 1.50 | ≥150 | 2.00 |
水泵壓出風機盤管的供、回、凝水管路(見圖紙)。冷凍水供回水管<dn50時采用鍍鋅鋼管；≥dn50時采用無縫鋼管。空調凝結水管采用pvc管。< p=””></dn50時采用鍍鋅鋼管；≥dn50時采用無縫鋼管?？照{(diào)凝結水管采用pvc管。<>
由《簡明空調設計手冊》，按冷凍水供回水7/12℃計算流量。
推薦流速見表5.2：
表5.2推薦流速
| 部位 | 流速（m/s） | 部位 | 流速（m/s） |
| 水泵壓出口 | 2.4~3.6 | 向上立管 | 1~3 |
| 水泵吸入口 | 1.2~2.1 | 一般管道 | 1.5~3.0 |
| 排水管 | 1.2~2.1 | 冷卻水 | 1~2.4 |
| 主干管 | 1.2~4.5 |
閉式系統選表面當量絕對粗糙度K＝0.2mm，確定主要管段流量、流速（見表5.2）、管徑。
相關公式及依據如下:
冷量(W)＝1.1 *實際冷負荷(W)； 1W＝0.86kcal/h；
流量(kg/s)＝冷量（kcal/h）/3600(s/h)/5(℃)；
流速(m/s)＝4*流量(kg/s)/0.001/3.14/管徑^2；
比摩阻(Pa/m)根據K、流速、管徑查設計手冊
水泵壓口流速取2.4~3.6m/s，吸入口取1.2~2.1m/s，主干管流速取1.2~4.5m/s，一般管道取1.5~3m/s，閉式系統選表面當量絕對粗糙度K＝0.2mm，確定主要管段流量、流速、管徑。
比摩阻(Pa/m)根據K、流速、管徑查鴻業軟件所得。閉式水系統當量絕對粗糙度K＝0.2mm,開式水系統當量絕對粗糙度K＝0.5mm,當K＝0.5mm時,不同流速及管徑時的比摩阻R值。
1、為了保證自流系統的水頭凝結水管敷設時應有一定的坡度。風機盤管泄水支管坡度不宜小于0.01,其他水平干管沿水流方向應保持不小于0.002坡度.四層和九層為集水部位排放，五至八層各層的凝結水就近排到衛生間地漏。
2、當空氣調節設備的凝水盤位于機組內的正壓段時,凝水盤的出水口宜設水封,位于負壓段時,凝水盤的出水口必須設置水封,水封高度應大于處于正壓或負壓值50％左右，水封的出口應與大氣相通,以防凝結水回流.
(1）冷凝水管道宜采用聚氯乙烯塑料管或鍍鋅鋼管，不宜采用焊接鋼管。
（2）設計和布置冷凝水管路時，必須認真考慮定期沖洗的可能性。
（3）冷凝水管的公稱，應根據通過冷凝水的流量計算確定。
通常可根據機組的冷負荷按下列數據選定冷凝水管的公稱直徑，見表5.3：
表5.3冷凝水管管徑選擇
| 冷量(W) | ≤7Kw | ≤7.1~17.6Kw | ≤17.7~100Kw | ≤101~176Kw | ≤177~598Kw |
| 凝水管徑DN | 20mm | 25mm | 32mm | 40mm | 50mm |
冷凝水管徑選擇見圖紙。
1供冷或冷熱共用時，按 《設備及管道保冷設計導則(GB／T 15586)中經濟厚度或防止表面凝露保冷厚度方法計算確定，亦可參照本規范附錄J選用；
2供熱時，按《設備及管道保溫設計導則》(GB 8175)中經濟厚度方法計算確定；
3凝結水管按《設備及管道保冷設計導則))(GB／T 15586)中防止表面凝露保冷厚度方法計算確定，可以參照本規范附錄J選用。
表5.4冷水管管材厚度表
| 水管管徑/mm | ≤50 | 70~150 | 200~300 | >300 |
| 保溫板厚度/mm | 20 | 25 | 30 | 40 |
5.7.1管道的保冷和保溫
1?保冷層的外表面不得產生凝結水。
2 管道和支架之間，管道穿墻、穿樓板處應采取防止“冷橋”、“熱橋”的措施。
3 采用非閉孔材料保冷時，外表面應設隔汽層和保護層；保溫時，外表面應設保護層。
5.7.2設備和管道的保冷、保溫材料選擇要求
1保冷、保溫材料的主要技術性能應按國家現行標準《設備及管道保冷設計導則))(GB／T 15586)及《設備及管道保溫設計導則》(GB 8175)的要求確定；
2優先采用導熱系數小、濕阻因子大、吸水率低、密度小、綜合經濟效益高的材料；
3用于冰蓄冷系統的保冷材料，除滿足上述要求外，應采用閉孔型材料和對異形部位保冷簡便的材料；
4保冷、保溫材料為不燃或難燃材料。
水管的支、吊架間距按下表給出的最大間距范圍內選用
圖1鋼管道支、吊架的最大間距
5.9.1冷卻水泵的選型
冷卻水量可查閱冷水機組生產廠家產品技術資料,冷卻水泵揚程H＝△P1＋Z＋3＋0.05L (m H2O)
式中：H—水泵揚程H(m H2O)
△P1—冷水機組冷凝器水壓降mH2O??0.05mpa
Z—冷卻塔開式段高度（從水池到噴嘴的高差）mH2O，約為3m；
L—冷卻水環路的總長(即供回水管管長之和)
（因為此工程用的是風冷式的系統，所以不用到冷卻水泵）
5.9.2凍水泵選型
冷水機組配置一臺冷水泵，考慮維修需要，采用一用一備兩臺水泵，冷水機組蒸發器有足夠的承壓能力，將它們設置在水泵的壓出段上，這樣有利于安全運行和維護保養。?????冷凍水循環水泵流量的確定可按產品樣本提供的數據選取，或按以下公式進行計算。
L（m^3/h）=Q（KW）/[(4.5~5℃)*1.163]*(1.15~1.2)
式中：L–冷凍水泵流量（m^3/h）
Q–制冷主機制冷量（KW）
安全系數–(1.15~1.2)
冷凍水泵揚程Hmax=△P1＋△P2＋△P3(m H2O)
式中：Hmax——-冷凍水泵揚程H(m H2O)
△P1——水側換熱器的水阻力
△P2——機房（屋頂機房和一樓機房）水管，閥件阻力
△P3——組合空調機的水阻
冷凍水泵的組成為：
1水側換熱器的水阻力：80000Pa
2機房（屋頂機房和一樓機房）水管，閥件阻力合計39452.04Pa
3組合空調機的水阻28KPa（表冷器的水阻為28KPa）
以上的合數再乘上一個安全系數1.1，則冷凍水泵的揚程為16.17(m H2O)。冷凍水流量約51.8m3/h。
冷凍水泵選擇選山東雙輪集團有限公司水泵廠產品,性能參數如下表
表5.5泵山東雙輪集團有限公司水泵廠產品性能參數表
| 型號 | 流量Q
m3/h |
揚程H (m) | 電機功率(kW) | 效率η(?) | 必需汽蝕余量(NPSH) r (m) | 轉速
n (r/min) |
重量(Kg) |
| ISG80-125(F) | 60 | 17 | 5.5 | 70 | 4.0 | 2910 | 121 |
5.9.3熱水加壓泵選型
熱水加壓泵流量=22.5m3/h（機組加熱器的水流量為22.5m3/h）
熱水加壓泵揚程Hmax=△P1(m H2O)
式中：Hmax——-冷凍水泵揚程H(m H2O)
△P1——機房部分冷凍水管、閥件、彎頭等的局部阻力
熱水加壓泵的組成為：
1.局部阻力（即各閥門、彎頭、過濾器等水管閥件的阻力）5(m H2O)
以上的合數再乘上一個安全系數1.2，則冷凍水泵的揚程為6 (m H2O)。
熱水加壓泵選擇選山東雙輪集團有限公司水泵廠產品,性能參數如下表
表5.6水泵山東雙輪集團有限公司水泵廠產品性能參數表
| 型號 | 流量Q
m3/h |
揚程H (m) | 電機功率(kW) | 效率η(?) | 必需汽蝕余量(NPSH) r (m) | 轉速
n (r/min) |
重量(Kg) |
| ISG65-100A | 26.8 | 8.4 | 1.5 | 68 | 3.5 | 2900 | 61 |
5.9.4熱水循環泵選型
熱水循環泵流量=12.9m3/h（機組衛生熱水水流量為12.9m3/h）
熱水循環泵揚程Hmax=△P1＋△P2(m H2O)
式中：Hmax——-冷凍水泵揚程H(m H2O)
△P1——熱回收器的水阻力
△P2——機房部分冷凍水管、閥件、彎頭等的局部阻力
熱水循環泵的組成為：
1.熱回收器的水阻力6(m H2O)
2.局部阻力（即各閥門、彎頭、過濾器等水管閥件的阻力）1.11(m H2O)
以上的合數再乘上一個安全系數1.2，則冷凍水泵的揚程為8.54(m H2O)。
熱水循環泵選擇選山東雙輪集團有限公司水泵廠產品,性能參數如下表
表5.7水泵山東雙輪集團有限公司水泵廠產品性能參數表
| 型號 | 流量Q
m3/h |
揚程H (m) | 電機功率(kW) | 效率η(?) | 必需汽蝕余量(NPSH) r (m) | 轉速
n (r/min) |
重量(Kg) |
| ISG50-100A | 14.5 | 9 | 0.75 | 60 | 3.2 | 2900 | 49 |
5.9.5冷卻塔的選型
5.9.5.1冷卻塔的選用和設置：
1冷卻塔的出口水溫、進出口水溫差和循環水量，在夏季空氣調節室外計算濕球溫度條件下，應滿足冷水機組的要求；
2對進口水壓唷要求的冷卻塔的臺數，應與冷卻水泵臺數相對應；
3供暖室外計算溫度在0℃以下的地區，冬季運行的冷卻塔應采取防凍措施；
4冷卻塔設置位置應通風良好，遠離高溫或有害氣體，并應避免飄逸水對周圍環境的影響；
5冷卻塔的噪聲標準和噪聲控制，應符合本規范第9章的有關要求；
6 冷卻塔材質應符合防火要求。
5.9.5.2卻塔的選型計算：
1冷卻塔的臺數與制冷主機的數量一一對應,沒有考慮備用,冷卻塔的水流量=冷卻水系統流量×1.2~1.5.或者按以下方法計算.
2冷卻塔冷卻水量可以按下式計算：
式中Q——冷卻塔排走熱量，kW；壓縮式制冷機，取制冷機負荷1.3倍左右；吸收式制冷機，取制冷機負荷的2.5左右；
c——水的比熱，kJ/（kg?oC），常溫時c=4.1868 kJ/（kg?oC）；
tw1-tw2——冷卻塔的進出水溫差，oC；壓縮式制冷機，取4~5oC；吸收式制冷機，去6~9oC。
(因本工程用的是風冷系統,所以沒有用到冷卻塔)
5.9.6脹水箱的選型
5.9.6.1膨脹水箱的簡介
膨脹水箱是熱水采暖系統和中央空調水路系統中的重要部件.
5.9.6.2膨脹水箱的作用
①容納水受熱膨脹后多余的體積；
②解決系統的定壓問題；
③向系統補水。
5.9.6.3膨脹水箱的安裝及其配管
膨脹水箱的安裝高度，應至少高出系統最高點0.5m（通常取1.0～1.5m）。安裝水箱時，下部應作支座，支座長度應超出底板100～200mm，其高度應大于300mm，支座材料可用方木、鋼筋混凝土或磚，水箱間外墻應考慮安裝用予留空洞。
膨脹水箱上的配管有膨脹管、信號管、溢水管、排水管和循環管等。從信號管至溢出水管之間的膨脹水箱容積，就是有效膨脹容積。
（1）膨脹管 它將系統中水因加熱膨脹所增加的體積轉入膨脹水箱（和回水干道相連接）。
（2）溢流管 用于排出水箱內超過規定水位的多余的水。
（3）信號管 用于監督水箱內的水位。
（4）循環管 在水箱和膨脹管可能發生凍結時，用來使水循環（在水箱的底部中央位置，和回水干道相連接）。
（5）排污管 用于排污。
（6）補水閥 與箱體內的浮球相連，水位低于設定值則通閥門補充水。
為安全起見，膨脹管和溢流管上不允許裝任何閥門。
5.9.6.4膨脹水箱的容積計算
膨脹水箱的容積計算由系統中的水容量和最大的水溫變化幅度決定的膨脹水量Vp可按下式計算
Vp＝αVc△t?(L)
式中：Vp－膨脹水量(L)
α－水的膨脹系數?取0.0006L/m3℃
Vc－系統中的水容量L見下表
△t－水的平均溫差?冷水取15℃,熱水取45℃
系統的水容量?????單位：L/m2建筑面積
表5.8系統的水容量的選擇
| 項目 | 全空氣系統 | 空氣－水空調系統 |
| 供冷時 | 0.40～0.55 | 0.70～1.30 |
| 供熱時 | 1.25～2.00 | 1.20～1.90 |
| 供熱時 | 1.25～2.00 | 1.20～1.90 |
Δt-最大的水溫變化值，℃，按冬季計算，取10+45=55℃。
Vc -系統內的水容量，m3，即系統中管道和設備內總?cè)菟?。計算系統內冷凍水總?cè)萘繒r，系統一按供冷時的按空氣－水系統取每平米建筑1.3L。則
白玉藥廠的建筑面積：1305 m3.
Vc=1305m3*0.55=717.75(L)
Vp=αΔtVc=0.0006×717.75×55/1000= 0.024m3
5.9.6.5系統補給水量的計算
正常的補水量主要取決于冷、熱水系統的規模、施工安裝質量和運行管理水平，由于準確計算較困難，故本設計按照系統的循環水量的1%為正常的補給水量。則
系統的循環水量：66.8 m3/h(表冷器的水流量)
Vb=66.8 x 1%=0.068m3
補水由甲方提供，不另設補水泵。補給
水管用水、煤氣鋼管即焊接鋼管。
5.9.6.6膨脹水箱的選擇
故總水量：V=Vp+Vb=0.024+0.068=0.092m3
《空氣調節設計手冊》P794：膨脹水箱的底部標高至少比系統管道的最高點高出1.5m，補給水量通常按系統水容積的0.5-1％考慮。膨脹箱的接口應盡可能靠近循環泵的進口，以免泵吸入口內液體汽化造成氣蝕。
規格尺寸和配管的公稱直徑如上，見右上圖：
公稱容積0.1m3;有效容積0.092m3;
長x寬=1000mmx1000mm;?高1000mm;
溢流管?DN30;?排水管?DN25;膨脹管?DN20;?信號管?DN20;
循環管?DN20；補水管?DN32。膨脹水箱裝在屋頂，水箱自重94.2kg。
5.10.1閥門選型設計
（1）冷凍水機組、冷卻水進出口設計蝶閥；
（2）水泵前蝶閥、過濾器，水泵后止回閥、蝶閥；
（3）集、分水器之間壓差旁通閥；
（4）集、分水器進、回水管蝶閥
（5）水平干管蝶閥；
（6）空氣處理機組閘閥、過濾器、電動二通或三通閥
（7）風機盤管閘閥（或加電動二通閥）
（8）一般采用蝶閥時，口徑小于150mm時采用手柄式蝶閥（D71X、D41X）；口徑大于150mm時采用蝸輪傳動式蝶閥（D371X、D341X）。
5.10.2選用閥門的注意事項
（1）減壓閥，平衡閥等必須加旁通;
（2）全開全閉最好用球閥、閘閥；
（3）盡量少用截止閥；
（4）閥門的阻力計算應當引起注意；
（5）電動閥一定要選好的。
5.10.3給水管道上閥門選型原則
（1）需調節流量、水壓時，宜采用調節閥、截止閥；
（2）要求水流阻力小的部位（如水泵吸水管上），宜采用閘板閥；
（3）安裝空間小的場所，宜采用蝶閥、球閥；
（4）水流需雙向流動的管段上，不得使用截止閥；
（5）口徑較大的水泵，出水管上宜采用多功能閥
5.10.4止回閥設置要求和閥型選擇
（1）閥前水壓小的部位，宜選用旋啟式、球式和梭式止回閥。
（2）關閉后密閉性能要求嚴密的部位，宜選用有關閉彈簧的止回閥。
（3）要求削弱關閉水錘的部位，宜選用速閉消聲止回閥或有阻尼裝置的緩閉止回閥。
（4）止回閥的閥掰或閥芯，應能在重力或彈簧力作用下自行關閉。
5.10.5給水管道的下列部位應設置排氣裝置
（1）間歇性使用的給水管網，其管網末端和最高點應設置自動排氣閥。
（2）給水管網有明顯起伏積聚空氣的管段，已在該段的峰點設自動排氣閥或手動閥門排氣
（3）氣壓給水裝置，當采用自動補氣式氣壓水罐時，其配水管網的最高點應設自動排氣閥。
5.10.6余壓閥
余壓閥是為了維持一定的室內靜壓、實現空調房間正壓的無能耗自動控制而設置的設備，它是一個單向開啟的風量調節裝置，按靜壓差來調整開啟度，用重錘的位置來平衡風壓。通過余壓閥的風量一般在100-1200m3/h之間，維持壓差在5-40Pa之間。用來維持室內與室外的正壓差，使室內多余空氣排出，阻止室外空氣侵入。
5.10.6.1安裝要求
（1）安裝在離地面300mm的地方，宜布置在氣流的下風側。
（2）余壓閥對急劇的靜壓變化有很好的適應性，一般宜設置在靜壓差不同的潔凈室之間下風側的外墻上，并不得設在明顯地影響下游側的室內氣流場所。
5.10.6.2優點
1、關閉緊密，反應靈敏
2、調節方便、外表美觀
3、不耗能源
4、排出風速不影響室內氣流狀態
5、重錘位置可根據風量、壓差要求進行調節
5.10.6.3選型
詳見《余壓閥的選擇》
5.10.7?熱力膨脹閥
5.10.7.1選配與安裝
①選配時膨脹閥制冷量應大于蒸發器制冷量
②閥體應盡量接近蒸發器，以及調節和拆修都比較方便的部位；
③閥體應垂直安裝，其位置高于感溫包的位置；
④膨脹閥前應裝過濾器；
⑤感溫包安裝在蒸發器出口吸氣管道水平部分，并且要用沒有吸濕性的材料充分隔熱；
5.10.7.2熱力膨脹閥常見故障分析與排除
①壓縮機運轉時，膨脹閥不能開啟供液；
②壓縮機啟動后，膨脹閥很快被堵塞，造成吸入壓力迅速降低。
③膨脹閥進液口段結霜。
④膨脹閥“咝咝”作響。
⑤膨脹閥供液量時多時少。
⑥膨脹閥關閉不嚴或無法關閉。
參考文獻《高層民用建筑設計防火規范》GB50045-95[6]，列出以下規范條文對本工程進行通風、防煙、排煙系統設計：
6.1.1一般規定：
1高層建筑的防煙設施應分為機械加壓送風的防煙設施和可開啟外窗的自然排煙設施。
2高層建筑的排煙設施應分為機械排煙設施和可開啟外窗的自然排煙設施。
3一類高層建筑和建筑高度超過32m的二類高層建筑的下列部位應設排煙設施：
3.1長度超過20m的內走道。
3.2面積超過100m2，且經常有人停留或可燃物較多的房間。
3.3高層建筑的中庭和經常有人停留或可燃物較多的地下室。
4通風、空氣調節系統應采取防火、防煙措施。
5機械加壓送風和機械排煙的風速，應符合下列規定：
5.1采用金屬風道時，不應大于20m/s。
5.2采用內表面光滑的混凝土等非金屬材料風道時，不應大于15m/s。
5.3送風口的風速不宜大于7m/s；排煙口的風速不宜大于10m/s。
6.1.2自然排煙：
1除建筑高度超過50m的一類公共建筑和建筑高度超過100m的居住建筑外，靠外墻的防煙樓梯間及其前室、消防電梯間前室和合用前室，宜采用自然排煙方式。
2采用自然排煙的開窗面積應符合下列規定：
2.1防煙樓梯間前室、消防電梯間前室可開啟外窗面積不應小于2.00m2，合用前室不應小于3.00m2。
2.2靠外墻的防煙樓梯間每五層內可開啟外窗總面積之和不應小于2.00m2。
2.3長度不超過60m的內走道可開啟外窗面積不應小于走道面積的2%。
2.4需要排煙的房間可開啟外窗面積不應小于該房間面積的2%。
2.5凈空高度小于12m的中庭可開啟的天窗或高側窗的面積不應小于該中庭地面積的5%。
3防煙樓梯間前室或合用前室，利用敞開的陽臺、凹廊或前室內有不同朝向的可開啟外窗自然排煙時，該樓梯間可不設防煙設施。
4排煙窗宜設置在上方，并應有方便開啟的裝置。
6.1.3機械防煙：
1下列部位應設置獨立的機械加壓送風的防煙設施：
1.1不具備自然排煙條件的防煙樓梯間、消防電梯間前室或合用前室。
1.2采用自然排煙措施的防煙樓梯間，其不具備自然排煙條件的前室。
1.3封閉避難層（間）。
2高層建筑防煙樓梯間及其前室、合用前室和消防電梯間前室的機械加壓送風量應由計算確定，或按表8.3.2-1至表8.3.2-4的規定確定。當計算值和本表不一致時，應按兩者中較大值確定。
3層數超過三十二層的高層建筑，其送風系統及送風量應分段設計。
4剪刀樓梯間可合用一個風道，其風量應按二個樓梯間風量計算，送風口應分別設置。
5封閉避難層（間）的機械加壓送風量應按避難層凈面積每平方米不小于30m3/h計算。
6機械加壓送風的防煙樓梯間和合用前室，宜分別獨立設置送風系統，當必須共用一個系統時，應在通向合用前室的支風管上設置壓差自動調節裝置。
7機械加壓送風機的全壓，除計算最不利環管道壓頭損失外，尚應有余壓。
其余壓值應符合下列要求：
7.1防煙樓梯間為40Pa至50Pa。
7.2前室、合用前室、消防電梯間前室、封閉避難層（間）為25Pa至30Pa。
8樓梯間宜每隔二至三層設一個加壓送風口；前室的加壓送風口應每層設一個。
9機械加壓送風機可采用軸流風機或中、低壓離心風機，風機位置應根據供電條件、風量分配均衡、新風入口不受火、煙威脅等因素確定。
6.1.4機械排煙：
1一類高層建筑和建筑高度超過32m的二類高層建筑的下列部位，應設置機械排煙設施：
1.1無直接自然通風，且長度超過20m的內走道或雖有直接自然通風，但長度超過60m的內走道。
1.2面積超過100m2，且經常有人停留或可燃物較多的地上無窗房間或設固定窗的房間。
1.3不具備自然排煙條件或凈空高度超過12m的中庭。
1.4除利用窗井等開窗進行自然排煙的房間外，各房間總面積超過200m2或一個房間面積超過50m2，且經常有人停留或可燃物較多的地下室。
2設置機械排煙設施的部位，其排煙風機的風量應符合下列規定：
2.1擔負一個防煙分區排煙或凈空高度大于6.00m的不劃防煙分區的房間時，應按每平方米面積不小于60m3/h計算（單臺風機最小排煙量不應小于7200m3/h）。
2.2擔負兩個或兩個以上防煙分區排煙時，應按最大防煙分區面積每平方米不小于120m3/h計算。
2.3中庭體積小于或等于17000m3時，其排煙量按其體積的6次/h換氣計算；中庭體積大于17000m3時，其排煙量按其體積的4次/h換氣計算，但最小排煙量不應小于102000m3/h。
3帶裙房的高層建筑防煙樓梯間及其前室，消防電梯間前室或合用前室，當裙房以上部分利用可開啟外窗進行自然排煙，裙房部分不具備自然排煙條件時，其前室或合用前室應設置局部正壓送風系統，正壓值應符合8.3.7條的規定。
4排煙口應設在頂棚上或靠近頂棚的墻面上，且與附近安全出口沿走道方向相鄰邊緣之間的最小水平距離不應小于1.50m。設在頂棚上的排煙口，距可燃構件或可燃物的距離不應小于1.00m。排煙口平時關閉，并應設置有手動和自動開啟裝置。
5防煙分區內的排煙口距最遠點的水平距離不應超過30m。在排煙支管上應設有當煙氣溫度超過280℃時能自行關閉的排煙防火閥。
6走道的機械排煙系統宜豎向設置；房間的機械排煙系統宜按防煙分區設置。
7排煙風機可采用離心風機或采用排煙軸流風機，并應在其機房入口處設有當煙氣溫度超過280℃時能自動關閉的排煙防火閥。排煙風機應保證在280℃時能連續工作30min。
8機械排煙系統中，當任一排煙口或排煙閥開啟時，排煙風機應能自行啟動。
9排煙管道必須采用不燃材料制作。安裝在吊頂內的排煙管道，其隔熱層應采用不燃燒材料制作，并應與可燃物保持不小于150mm的距離。
10機械排煙系統與通風、空氣調節系統宜分開設置。若合用時，必須采取可靠的防火安全措施，并應符合排煙系統要求。
11設置機械排煙的地下室，應同時設置送風系統，且送風量不宜小于排煙量的50%。
12排煙風機的全壓應按排煙系統最不利環管道進行計算，其排煙量應增加漏風系數。
6.1.5通風和空氣調節
1空氣中含有易燃、易爆物質的房間，其送、排風系統應采用相應的防爆型通風設備；當送風機設在單獨隔開的通風機房內且送風干管上設有止回閥時，可采用普通型通風設備，其空氣不應循環使用。
2通風、空氣調節系統，橫向應按每個防火分區設置，豎向不宜超過五層，當排風管道設有防止回流設施且各層設有自動噴水滅火系統時，其進風和排風管道可不受此限制。垂直風管應設在管井內。
3下列情況之一的通風、空氣調節系統的風管道應設防火閥：
3.1管道穿越防火分區處。
3.2穿越通風、空氣調節機房及重要的或火災危險性大的房間隔墻和樓板處。
3.3垂直風管與每層水平風管交接處的水平管段上。
3.4穿越變形縫處的兩側。
4防火閥的動作溫度宜為70℃。
5廚房、浴室、廁所等的垂直排風管道，應采取防止回流的措施或在支管上設置防火閥。
6通風、空氣調節系統的管道等，應采用不燃燒材料制作，但接觸腐蝕性介質的風管和柔性接頭，可采用難燃燒材料制作。
7管道和設備的保溫材料、消聲材料和粘結劑應為不燃燒材料或難燃燒材料。穿過防火墻和變形縫的風管兩側各2.00m范圍內應采用不燃燒材料及其粘結劑。
8風管內設有電加熱器時，風機應與電加熱器聯鎖。電加熱器前后各800mm范圍內的風管和穿過設有火源等容易起火部位的管道，均必須采用不燃保溫材料
針對一般地坪涂料難以達到規范中對高潔凈場所的要求。以100%固含量特種環氧樹脂基料配置而成，具有綠色環保、光澤度高、一次性成厚膜、漆膜強韌耐磨等優良特點，是潔凈度要求高的電子企業廠房、制藥企業廠房等場所理想的地坪涂裝系統。
（1）航天、航空等無塵無菌的高度特殊化場所
（2）制藥廠、醫院、血液制品等無塵菌室、精密機械微電子制造工廠、機械及化學綜合性能要求高的區域。
（1）表面平滑、美觀、達到鏡面效果。
（2）無溶劑、無氣味、無污染、無毒。
（3）具有耐酸、耐堿、耐化學品等性能
（4）對潮氣、鹽霧、油類及有機溶劑都有良好的抗性
（5）耐磨、耐壓、耐沖擊、耐高溫、防水、有一定的彈性
（6）面層施工一次成型，快速方便
（1）機械性能
耐磨：地板在使用時會有哪些車輛行走？
耐壓：地板在使用時會承受多大載荷？
抗沖擊：沖擊力是否引起地板脫層、龜裂？
抗酸堿：使用腐蝕性介質的種類及溫濕度？
（2）所在樓層情況：是否需要防潮處理？
（3）基層樓層情況：
地板強度：一般要求抗壓強大于等于20MPa。
平整度：是否采用環氧砂漿修補？
（4）防靜電與火花：有些場合對地坪有此要求。
（5）安全要求：在油漬環境或坡道處、需選擇防滑地板
（6）水泥沙漿找平層應按水泥：河沙：水=1:3:0.5比例施工其厚度在50mm以上。
（7）地板需經28天以上養護，充分干燥，混凝土完全凝固，以達基礎層所需強度。
（8）素地基礎含水率在<=8%以下，否則不能施工非水性環氧地坪。
（9）空氣的相對濕度在85%以下，否則應停止施工，溫度低于攝氏5度時應選用特殊的配方。
7.5.1基層檢查
全面徹底檢查基層，用地面拉拔強度檢查儀檢測地面抗拉拔強度，從而確定砼墊層的強度，砼抗拉拔的強度宜大于1.5Mpa。
7.5.2基層清理及處理
1用磨光機打磨基層地面，將塵土、不結實的混凝土表層、油脂、水泥漿或膩子以及可能影響粘結強度的雜質等清理干凈，使基層密實、表面無松動、雜物。打磨后仍存在的油漬污染，須用低濃度堿液清洗干凈。
2基層打磨后所產生的浮土，必須用真空吸塵器吸干凈（或用鋸沫徹底清掃）。
3如基層出現軟弱層或坑洼不平，必須先剔除軟弱層，雜質清除干凈，涂刷界面劑后，用強度高的混凝土修補平整，并達到充分的強度，方可進行下道工序。
4伸縮縫處理：清吸伸縮縫，向伸縮縫內注入發泡膠，膠表面低于伸縮縫表面約20mm；然后涂刷界面劑，干燥后用拌好的自流平砂漿抹平堵嚴。
7.5.3抄平設置控制點
架設水準儀對將要進行施工地面抄平，檢測其平整度；設置間距為1米的地面控制點。
7.5.4設置分段條
在每次施工分界處先彈線，然后粘貼雙面膠粘條（10*10mm）；對于伸縮縫處粘貼寬的海綿條，為防止錯位后面可用木方或方鋼頂住。
7.5.5涂刷界面劑
1涂刷界面劑的目的是對基層封閉，防止自流平砂漿過早喪失水份；增強地面基層與自流平砂漿層的粘結強度；防止氣泡的產生；改善自流平材料的流動性。
2按照界面劑使用說明要求，用軟刷子將稀釋后的界面劑涂刷在地面上，涂刷要均勻、不遺漏，不得讓其形成局部積液；對于干燥的、吸水能力強的基底要處理兩遍，第二遍要在第一遍界面劑干燥后，方可涂刷。
3一般第一遍界面劑干燥時間約1～2小時，第二遍界面劑干燥時間約3～4小時。
4確保界面劑完全干燥，無積存后，方可進行下一步施工
7.5.6地面護養
施工完的地面只需進行自然養護。一般3～4小時后即可上人行走，24小時后即可開放輕載交通，并可鋪設其他地面材料，如環氧樹脂、聚氨酯等。
7.5.7切縫、打膠
1待自流平地面施工完成約3-4天后，即可在自流平地面上彈出地面分格線，分格線宜與自流平下墊層伸縮縫重合，從而避免墊層伸縮導致地面開裂；彈出的分格線應平直、清晰
2分格線彈好后用手提電動切割機對自流平地面切縫，切縫寬度以寬3mm，深10mm為宜
3切縫用吸塵器清理干凈后，用膠槍沿縫填滿具有彈性的結構密封膠，最后用扁鏟刮平即可。
1施工環境要求：應干燥地面的溫度不應低于＋10℃，地面相對濕度應保持在90％以下；無雨雪，不要有過強的穿堂風，以免造成局部過早干燥。若夏季炎熱溫度較高，宜選擇夜間施工
2自流平地面對基層要求較高，基層不得有松散的混凝土、油脂、雜物，塵土吸凈；地面上的地漏、地溝、分格縫等要先用海綿條封住；原墊層所留分格縫需用與自流平砂漿同等材質進行封閉。
3刷第二道界面劑之前和自流平施工前，要求界面劑表面要干燥，以便獲得更好的連接性。施工時應注意保持通風；界面劑不耐凍，低溫狀態下，儲存和運輸時應保溫。
4施工用水最好是潔凈自來水，以免影響表面觀感質量。
5自流平地面必須連續施工，中間不得停歇；加水后使用時間為20～30分鐘，超過后自流平砂漿將逐漸凝固，產生強度而失去流動性。澆筑寬度可根據泵的容量和鋪攤厚度而定，通常不超過10～12米；過寬的地面需用海綿條分隔成小塊施工。對于要求特別光滑的工業地面，澆筑寬度要窄。
6在寒冷的情況下，要用溫水（水溫不超過35℃）攪拌。
1）施工完成后24-48小時內人員不得進入，七天后方可重壓
2）材料堆放施工處避免風吹雨打、嚴禁煙火。
3）養護期間不用有水清潔地面或用抹布擦干凈。
4）可能對地板表面進行打蠟維護，盡可能避免刮花。
5）搬用車輛需采用橡膠輪胎。
6）地板濺到酸堿鹽及油污應用清水沖洗，并檫干。
7）地坪若刮傷應及時做局部修整。
原文來源：http://www.gxshunjiang.com/a-165/
