北京地鐵空調機組工程技術規格書參考

目 ?錄

1. 技術要求
1.1 概述
1.3 定義
1.4 設備技術要求
1.5 接口要求
1.6 安全裝置
1.7 其它說明

1.?技術要求

1.1概述

北京地鐵亦莊線線路起點位于宋莊路與石榴莊路交叉口南側，以地下線形式沿宋莊路向南，至頂秀家園后轉向東,在涼水河北側與涼水河并行,下穿南四環后沿四環南側向東；線路在龍爪樹路轉向南，沿規劃龍爪樹路穿過小紅門中心區，下穿通久路及高壓走廊，在三臺山村西側出地面，以高架線形式上跨成壽寺路及涼水河，進入舊宮地區；在舊宮鎮東邊緣上跨舊宮北路，之后線路轉向東，跨越?jīng)鏊蛹澳衔瀛h(huán)后進入開發區；開發區內線路沿亦莊文化園西路、宏達路、康定街等預留軌道位置到達通惠排干渠；過通惠排干渠后轉入地下，以地下線方式沿規劃站前街到達亦莊新城東部的亦莊火車站。起點設置宋家莊停車場、終點設置車輛段各一處。

本線路途經豐臺、朝陽、大興、通州四個轄區和亦莊開發區，正線全長23.23km，地下線長約8.95km，高架線路13.95km，U型槽及路基段0.69km。宋家莊出入段線長1.38km，亦莊火車站出入段線0.77km。

全線共設車站14座，其中地下車站6座，高架車站8座。全線換乘車站共5座，宋家莊站與M5、M10換乘，舊宮東站及榮京街站與L5換乘，經海路站與M12換乘，亦莊火車站與京津城際及S6線換乘。

為滿足地鐵乘客和運營人員的舒適性環境要求和滿足運營車站各系統系統設備正常運轉的工藝環境需要，提高服務水平，亦莊線設置通風空調系統。通風空調系統要保證地鐵和列車內部空氣環境的空氣質量、溫度、濕度、氣流組織、氣流速度和噪聲等均能滿足人員的生理及心里條件要求和設備正常運轉的需要。

北京地鐵亦莊線工程通風空調系統制式采用閉式系統，開、閉式運行?？照{(diào)通風系統由以下四部分組成：隧道通風系統、車站公共區通風空調系統（簡稱車站大系統）、車站設備管理用房通風空調系統（簡稱車站小系統）和空調水系統。

本工程6座地下車站均設空調通風系統?？照{(diào)通風系統由以下四部分組成：區間通風系統、車站公共區空調通風（大系統）、設備管理用房空調通風系統（小系統）、空調水系統（水系統）。車站大系統采用組合式空調機組，車站小系統采用組合空機組或新風機組。

1)本技術規格書僅涉及到除宋家莊站外的5座地下車站組合式空調機組和新風空調機組，提出了對空調機組功能、設計、結構、性能、安裝和試驗等方面的技術要求。

2)本技術規格書并未充分引述有關標準和規范的條文，提出的是最低限度的技術要求，供貨方提供符合本技術規格書和工業標準的優質、成熟產品。

3)本技術規格書所使用的標準如遇與供貨方所執行的標準發生矛盾時，按較高標準執行。

4)本技術規格書經買、賣雙方共同確認，作為訂貨合同的技術附件，與合同正文具有同等效力。

5)本技術規格書中提到的“買方”、“業主”即為北京城建軌道交通建設有限公司，“賣方”、即為設備供貨商。

1.2采用規范與標準

1)?本技術規格書中空調機組主要采用的規范標準

GB/T14294-1993??組合式空調機組

JB/T9066-1999???柜式風機盤管機組

JB/T4283-1991???風機盤管機組

GB/T19232-2003??風機盤管機組

GB/T14295-1993??空氣過濾器

GB10891-1989????空氣處理機組安全要求

GB/10080-2001???空調用通風機與安全要求

JB9063-1999?????房間風機盤管空調器??安全要求

JB/T4292-1991???盤管??技術條件

JB/T9064-1999???盤管??耐壓試驗與密封性檢查

GB/T13326-1991??組合式空氣處理機組噪聲限值

JB/T4330-1999???制冷與空調設備噪聲的測定

GB9068-1988?????采暖通風與空氣調節設備噪聲聲功率級的測定?工程法

GBT2888-1991????風機和羅茨鼓風機噪聲測量方法

JG/T22-1999?????一般通風用空氣過濾器性能試驗方法

JG/T20-1999????空氣分布器性能實驗方法

GB1236-2000????工業用通風機??用標準化風道進行性能實驗

JB/T7246-1994??冷暖通風設備外觀質量與清潔度

JB/T9062-1999??采暖通風與空氣調節設備??涂裝技術條件

JB/T9065-1999??冷暖通風設備包裝??通用技術條件

GB/T5171-2002??小功率電動機通用技術條件

GB755-2000?????旋轉電機??定額和性能

GB14296-1993???空氣冷卻器與空氣加熱器

ASHRAE IC62-1999室內空氣品質標準(Ventilation for Acceptable Indoor Air Quality)

公共場所集中空調通風系統衛生規范(2006年3月1日起實施)

2)?供貨商提供投標設備所采用的設計、制造、試驗、測試、驗收、安全、電器、控制等相關標準作為投標附件。

3)?供貨商采用最新的規范和標準，合同設備交付時間滿足工程策劃的要求。

1.3定義

本技術規格書涉及到的空調機組為組合式空調機組（含新風機組）。

1)?“組合式空調機組”是指由不同空氣處理功能段組裝而成的不帶冷、熱源的空氣處理設備，用于風管阻力≥100Pa的空調系統；表冷器部分采用5℃溫差（7/12℃）供冷。

2)??“機組功能段”具有對空氣進行一種或集中處理功能的單元體。

3)?“標準空氣狀態”是指空氣溫度20℃，壓力101.3kPa，密度1.2kg/m3時的空氣狀態；

4)?“額定風量”是指在標準狀態下，每小時通過機組的空氣體積流量，單位m3/h；

5)?“漏風率”是指機組內部在一定靜壓條件下的漏風量與額定風量的比率，用%表示；

6)?“左式、右式”是指空調機組冷凍水接管的方向；

7)?“額定供冷量”是指機組在規定試驗工況下的總除熱量，即顯熱和潛熱除熱量之和，單位kW

8)?斷面風速均勻度：指斷面上任一點的風速與平均風速之差的絕對值不超過平均風速20%的點數占總測點數的百分比。

1.4設備技術要求

1)?工作條件

組合式空調機組設置在車站通風空調機房內，機房設置機械送、排風系統進行通風，換氣次數6次/h，環境溫度t≤45℃，相對濕度φ≤95%。組合式空調機組運輸采用分段或散件進場，現場拼裝。

2)?運行條件

機組啟閉順序：為保護機組，在機組前風管風閥半開閉狀態時啟動風機；啟動完成后，風閥開度處于設計狀態；風機關停后，風閥關閉。

3)?基本要求

(1)???本工程中車站公共區通風空調系統設備采用組合式空調機組，為框架模數復合結構型式，由混風段、初效過濾段、表冷段、擋水段、風機段、中間段、消聲段、送風段共9個功能段組成，可根據車站負荷變化，通過變頻控制調節風量，滿足車站通風性能要求。各車站的組合空調機組參數詳見“采購計劃”。

(2)???空調機組內配置的過濾器、表冷器、風機、電機以及其他零部件符合國家有關標準的規定，并具權威單位測試證明。

(3)???負責大系統送風的組合空調機組內的風機設置變頻器控制，可根據車站負荷變化，變風量運行。

(4)???公共區大系統用的組合空調機組變頻柜和其它空調機組（含新風機組）的控制柜由空調機組廠家提供，留有與動力照明及BAS的接口。

(5)???組合空調機組表冷器排數根據冷量及風量匹配最終選用4排或6排。

(6)???空調機組構件表面作防銹和防腐處理。

(7)???空調機組外表面無明顯劃傷、銹斑和壓痕表面光潔，噴涂層均勻，色調一致，無汽泡和剝落，機組清潔干凈，箱體內無雜物。

(8)???空調機組各功能段包括框架和壁板有足夠的強度，在運輸、啟動、運行及停止后不出現凹凸變形。

(9)???空調機組的檢修門嚴密、靈活，開啟及鎖緊功能良好。

(10)?空調機組箱體保溫層與壁板結合牢固密實，箱體連接件有防冷橋措施。措施描述如下：

良好的氣密性：

機組的箱體由面板、框架及密封條組成，面板采用了獨特的嵌入對接方式，使其連接處能非常精確地連接在一起。框架與面板之間采用密封條進行密封，而且機組的各檢修門和各管道穿過處均經過精心的密封設計，使用汽車用密封條保證了機組良好的氣密性。

絕佳的隔熱性：

機組面板中間夾有50mm厚的聚氨酯保溫材料，剛性好。并且在每個連接處都進行了特殊隔熱處理，杜絕冷橋的出現。面板外表面經過特殊噴涂處理，確保了機組良好的防火與防腐蝕性能。

高效率保溫材料：

面板中的保溫材料為發泡聚氨酯保溫材料，厚度為50mm。其熱導率如下：

(11)?空調機組設排水口，凝結水排放流暢，無溢出和滲漏。

(12)?空調機組橫斷面上風速均勻，氣流不產生短路，表冷器迎面風速大于2.5m/s的加設擋水板。

(13)?空調機組的測孔和測試儀表接口位置根據現場情況由BAS廠家確定后，空調機組廠家負責開孔。

(14)?過濾段、中間段、混合段、風機段設置檢修門，并在箱體內設有36V低壓照明燈。

(15)?軸承更換周期不小于75000小時。

(16)?空調機組顏色為開利藍色。

(17)?機組在額定電壓下能正常啟動和運轉。

(18)?機組在現場組裝后，進行檢查和試運轉。

4)?盤管耐壓試驗

盤管均在出廠前進行水壓或氣壓試驗，在下列條件時無滲漏。

(1)???水壓試驗壓力為設計壓力的1.5倍，允許偏差±0.02MPa，但不得低于1.2Mpa，保持壓力至少3min。

(2)???氣壓試驗壓力為設計壓力的1.2倍，允許偏差±0.02MPa，但不得低于1.2Mpa，保持壓力至少1min。

5)?機組整體實測時滿足

在規范規定的試驗工況下（詳見組合式空調機組GB/T14294-93）：

(1)???風量實測值不低于額定值的95％。

(2)???全壓實測值不低于額定值的90％。

(3)???功率實測值不超過額定值的10％。

(4)???機組內靜壓保持700Pa時，機組漏風率不大于1.5％。

(5)???機組供冷量的實測值不低于額定值的93％。

(6)???擋水段的過水量不超過0.4g/┧干空氣。

(7)???機組測試時，凝結水排放流暢，無溢出。

6)?凝露試驗：在使用環境的露點溫度為22°C和機組供水溫度7°C的條件下，機組連續供水6h，檢查機組表面無凝露滴下。

7)?材料要求

(1)???機組所采用的鋼板、型材、管材等符合有關標準規定。

(2)???機組箱體采用的保溫、隔聲材料無毒、無腐蝕、無異味，并具有難燃或自熄性和不易吸水的特性。

(3)???除了過濾器濾材、軸承、密封圈及轉動部件可能在正常壽命期間更換外，其余的材料和部件在正常情況下運行不少于15年，主要部件使用年限如下。

(4)???組合式空調機組要求提供有關數據、圖紙和技術文件需在設備進廠時提供。

①?機組規格 ?(原文鏈接：http://www.gxshunjiang.com/a-974/)

②?風機技術性能

型號

額定工況條件下的風量（m3/h）、風壓（Pa）

全壓效率（%）

轉速

軸功率

配用電機功率

電機型號

聲功率級噪聲值（dB(L)）和分頻噪聲值

空調機組箱外余壓（Pa）和箱內各功能段阻力（Pa）

③?表冷器技術性能

表冷器排數/翅片間距/翅片厚度

銅管壁厚

表冷器迎風面積（m2）

面風速（m/s）

冷量

進/出水溫度（℃）

空氣進風干/濕球溫度（℃）

水流量（m3/h）

水阻力（KPa）

④?尺寸與重量

尺寸（長mm x寬mm x高mm）和各功能段尺寸

機組靜止重量

機組運轉重量

⑤?圖紙：反映整機的結構型式、安裝要求等。

⑥?電氣圖紙、接線端子圖等。

⑦?技術文件：針對要求的機組性能提供機組設計方面有關資料。

⑧?試驗報告：說明風機各種試驗采用標準、試驗平臺和試驗結果。

8)?組合式空調器提供以下接口

(1)???表冷擋水段：提供冷凍水進出水管接口，其接口管徑根據表冷器的冷卻能力確定，采用法蘭連接方式且每根管提供一對法蘭，法蘭與水管采用絲扣連接；凝結水排放口管徑根據機組除濕能力確定，并提供水封裝置，接管方式采用絲扣連接。

(2)???每臺機組在箱體外壁提供一個220V/50Hz電源接線箱（箱內配置220V/36V的變壓器等）為各功能段箱體內部照明所用。電源箱體防護等級為IP55。

(3)???混風段：設回風、新風法蘭接口；法蘭面超過箱體外65mm以便安裝及維修；

(4)???設置過濾器阻力報警裝置，需向BAS專業提供無源接口。

(5)???配套的變頻柜提供380V/50Hz的電源接線條件，同時提供與BAS系統通信的RS-485接口。

9)?箱體要求

(1)???箱體框架采用鋁合金材料，壁板厚度大于0.54mm，具有足夠的強度，整體結構設計成便于拆裝，采用滿足密封要求的嵌入式連接方式，并進行防腐處理以滿足使用年限要求。

(2)???箱體面板美觀大方，面板材料為彩鋼板。箱體結構采用雙層面板結構，中間夾保溫層，保溫層與面板結合牢固、平整、無間隙，并進行防腐處理；箱體有足夠的強度，機械強度達到EN1886的2A級，機組在最大靜壓下（即機組全壓），面板和框架能承受持久的扭曲但不能產生永久變型；底層面板有足夠強度，滿足檢修安裝要求。

(3)???雙層壁板內充填的保溫層厚度50mm，保溫材料為硬質聚氨酯發泡一次成型的保溫材料。出廠時箱板的外表面必須覆蓋保護膜。

(4)???檢修門的結構型式和材料與面板相匹配，門體為外開啟，密封條與門的連接牢固，在運行中不能松脫，門安裝后與面板保待平整且的鎖緊措施。

(5)???箱體內提供帶有蒸汽防護型燈罩的36V交流船用燈具，并配備220V/36V變壓器。

(6)???箱體有足夠的防冷橋措施，其導熱系數為0.019W/m2*K，冷橋因子為EN1886的TB2級。

10)基座：供方提供用于組合式空調器現場安裝100mm高的槽鋼基座，基座設計使機組的運行重量沿長度方向均勻的支承在基礎座上。槽鋼基座進行鍍鋅處理防腐處理以滿足運行15年的要求。

11)表冷器

(1)???供貨商提供的表冷器滿足《空調機組清單》所規定的技術參數，表冷器按供方所在國有關標準設計制造，所采用的制造標準等同或高于中國有關設計制造標準，并提供所采用的制造標準。

(2)???表冷器回路設計為逆交叉流，冷凍水進出水管設于同側，其管內水流速控制在0.6～1.8m/s，迎面風速控制在約2.5m/s且風速均勻度大于80%。

(3)???表冷器的管材采用紫銅管，其銅管管徑和壁厚的選擇滿足整機的熱工性能及耐壓要求，銅管壁厚0.406mm；表冷器的翅片采用鋁合金翅片并用機械脹管的方法固定在紫銅管上，翅片厚度和間距的設計能滿足整機的熱工性能；翅片采用條型的形式。

(4)???表冷器出風側需設置擋水板，擋水板的過水量不大于0.4g/┧干空氣，在設計風速下也不有水滴吹出。

(5)???凝水盤尺寸滿足凝結水順利排走，無溢出。凝水盤材料為不銹鋼板制成，外表面采用橡塑阻燃性保溫材料保溫，以防水盤外表面二次結露；凝結水排放處能夠滿足在系統運行時機組吸入端產生最大負壓值時仍能順利排出凝結水，不產生倒吸。

(6)???表冷器翅片間距為2.8mm，方便表冷器沖洗。

(7)???表冷器的設計考慮在非空調季的冷凍水完全放空措施，表冷器設置防凍液灌注口及用于吹除冷凍水的空氣接口，防止表冷器凍裂。

(8)???盤管設計工作壓力為1.0MPa，盤管的耐壓性能及氣密性能試驗按制造廠的標準進行試驗,但不低于下列要求:水壓試驗壓力為工作壓力的1.5倍，氣壓試驗壓力為工作壓力的1.2倍。

(9)???表冷器與外管路連接采用法蘭連接，空調機組生產廠家配齊法蘭及連接螺栓。螺栓全部采用鍍鋅螺栓。

12)風機段

(1)???風機段內裝設一臺雙進風離心風機，風機進口空氣動力性能設計保證組合式空調器的有關性能滿足風機性能特性。

(2)???風機選用上海南泰和克魯格風機產品。

(3)???風機采用高效率、高強度葉輪結構，軸承采用NSK的標準產品。其葉輪和軸需在制造廠內進行靜平衡和動平衡試驗，并提供試驗報告。風機軸承采用免維護結構形式，便于調整、維護。

(4)???電動機為全封閉鼠籠式耐濕熱型的標準產品，絕緣等級為F級，電源電壓為380V/50Hz，電機轉速不超過1450rpm，電機便于安裝、調整。電機能適變頻運行。

(5)???電動機能滿足在溫度-20℃≤t≤45℃，相對濕度10%≤φ≤95%的環境中存儲和連續運行。

(6)???風機采用皮帶傳動方式，離心風機設有為滿足下列要求而設計的彈簧隔振裝置：

(7)???風機和電動機裝配該是固定于一個公用底座，配有制造工廠提供的減振架，出風口有一個靈活軟接頭與箱體連接。減震的承載力符合要求，減震靈活可靠；風機轉速大于800r/min時，振動速度不大于4mm/s；風機轉速不大于800r/min時，振動速度不大于3mm/s；

(8)???風機采用變頻運行，變頻器設置在變頻柜內，變頻柜能實現過熱保護，并能與BAS系統通信。

(9)???風機段設一檢修門，檢修門設置與皮帶為異側，且大小考慮便于電機的拆除、運輸及更換。段內考慮風機軸的拆卸及更換。

(10)?風機全壓效率不低于75%。

13)消音段：消音段根據整機噪音限值要求設置片式消聲器，消音片面板采在穿孔后進行防腐處理。消音器結構型式便于拆裝且消音器前后設有檢修門以便清灰。供貨商保證空調箱出風口噪聲<70dB(A)

14)通過送風口的風速控制在10m/s以下。

15)檢修門：

(1)???組合空調機組的混合段（初效過濾段）、中間段(有消聲段處)和風機段配檢修門，以方便機組運行維護保養。檢修門的配置數量、位置保證檢修人員能接觸到機組內的各部件，包括過濾器、換熱盤管、風機等部件。

(2)???檢修門具備多點鎖緊功能，并在機組外設把手。

16)風機皮帶防油、防熱、防火焰，長度及極限偏差、同組長度允許偏差符合相關標準要求，匹配合理，磨損小，至少使用3個月不打滑。

17)變頻控制柜的性能及技術要求

變頻控制柜廠家為丹弗斯，其變頻控制柜的性能及技術要求的技術規格書詳見《附件一 空調機組變頻控制柜技術規格書》。

1.5接口要求

1.5.1相關接口要求及技術參數

1)?機組過濾段壓差報警裝置與BAS接口為無源接點。

2)?明確機組電源線由施工單位從機組控制箱（柜）接至電機接線盒處，埋管圖由動力照明專業提供，要求380V/50HZ電源。

3)?機組控制箱內提供照明回路。機組外殼安裝照明開關面板。

4)?混合段（初效過濾段）、中間段(有消聲段處)和風機段配檢修門和蒸汽防護型燈罩的36V交流船用燈具。

5)?明確每臺機組在箱體外壁提供220V/50Hz照明電源接線箱（箱內配置220V/36V的變壓器）為各功能段箱體內部照明所用。照明電源接線箱線纜由機組控制箱（柜）引出，接線由施工單位按廠家二次接線圖完成。

6)?機組過濾段壓差報警裝置與BAS接口為無源接點。空調機組提供壓差開關并提供外引端子，BAS系統與壓差開關的外引端子連接。

7)?空調機組電控箱接口：空調機組電控箱須接收BAS開、關控制命令，反饋開、關、手\自動、故障等狀態信號。接口形式為硬線接口，所有控制和返信均應無公共端。

8)?提供機組表冷器的水阻力。

9)?提供機組內部的空氣阻力值。

10)提供表冷器進/出水管管徑。

11)提供機組外形尺寸、維修空間尺寸。

12)提供機組靜止重量及運轉重量。

13)箱體內設有低壓照明燈及220v端子

1.5.2與其他系統技術接口

1)?組合空調機組變頻控制柜或就地控制箱需向BAS提供RS-485通信接口，需提供空調機組的運行狀態及報警信號，同時接收BAS系統的控制信號。具體問題由雙方廠家協商解決。BAS系統根據通風空調提供的工藝流程在環控電控室繼電器柜處接口監視空調機組及相關電動風閥運行狀態；

2)?空調機組安裝在地下車站之中樓板上，為方便安裝并防止或減少機組振動影響，機組出廠時隨機配備機組找平架和隔振墊，并提供找平架圖紙和安裝圖及安裝說明；另需提供機組凝結水排放要求。

1.6安全裝置

1.6.1安全保護

安全性能要求按GB10891-89執行；

風機配用電機具有缺相保護功能。

1.6.2安全監控

初效過濾段具備壓差報警功能；

機組在使用現場組裝完成后對其安全性進行檢查和試運轉。在額定電壓下啟動機組三次，每次啟動在電動機全停后進行

1.7其它說明

1)?供貨商需向設計及消聲器廠家提供空調機組離心風機特性曲線，以便設計核對參數及消聲器廠家核算消聲器之用；

2)

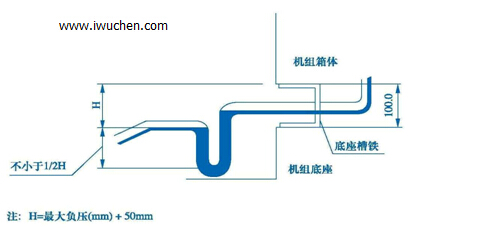

3)?水封圖紙和說明如下；

4)?供貨商在供貨前向業主提供電機產地、生產廠商及電機性能試驗報告。
