1)?通風空調系統的設計應考慮線網資源的共享利用。
2)?高架站公共區不考慮設置空調，采用自然通風，設備管理用房區建議采用分體空調或變頻多聯空調系統。
3)?通風空調系統應按遠期（2039年）運營條件（預測的遠期客流和最大通過能力）進行設計，在不影響使用功能的前提下，設備可考慮近遠期分期實施的可能性或采用不同的運行模式。
4)?工藝設備用房的通風空調系統應根據相關規范滿足其工藝要求的運行環境。
5)?通風空調系統應為乘客提供適宜的環境，為地鐵工作人員和設備提供良好的工作環境和運行環境。發生事故時通風空調系統應能迅速切換到事故通風模式，排除煙氣和進行事故通風，為乘客和消防人員提供新鮮空氣，保障乘客安全疏散。
6)?通風空調系統設計時應根據各區域運行時間的不同、運行性質的不同盡量分開設置。
7)?車站通風空調房間盡量按照就近服務和相臨布置原則，以盡量縮短空氣的輸送距離、減少運行費用。
8)?風亭的設計應與城市環境條件相協調并充分考慮城市主導風向的影響，防止進、排風氣流短路。風亭噪聲應根據所處的環境保護區域及周邊噪聲控制敏感點的位置，控制在有關標準所規定的范圍內。
9)?通風空調系統應采用運行安全、技術先進、可靠性高、節省空間、便于安裝和維護、高效節能且自動控制性能高的設備。
10) 通風空調系統的設計和設備的配置應充分考慮采用節能調節措施，應參考《公共建筑節能設計標準》（GB50189－2005）的要求。
11) 通風空調系統設計應滿足《公共場所集中空調通風系統衛生規范》的要求。
12) 通風空調系統設備應選用運行安全、技術先進、工藝成熟、高效節能、節省空間、便于安裝和維護、且自身自動控制程度高的設備，并在滿足功能需求的前提下立足于設備國產化。
1)????《地鐵設計規范》（GB50157-2003）
2)????《采暖通風與空氣調節設計規范》（GB50347 2003）
3)????《建筑設計防火規范》（GB 50016-2006）
4)????《高層民用建筑設計防火規范》（GB 50045-95）（2005年版）
5)????《公共建筑節能設計標準》（GB 50189-2005）
6)????《工業企業設計衛生標準》（GBZ 1-2010）
7)????《聲環境質量標準》（GB3096-2008）
8)????《公共場所集中空調通風系統衛生規范》(衛生部2006)
9)????《人民防空地下室設計規范》（GB50038-2005）
10)??《人民防空工程設計防火規范》（GB50098-98）
地下車站公共區：
夏季空調室外計算干球溫度：32.4℃??相對濕度:? 66 %
夏季通風室外計算干球溫度：28℃
冬季通風室外計算干球溫度：2℃
車站設備及管理用房：
夏季空調室外計算干球溫度：34.8℃
夏季空調室外計算濕球溫度：28.1℃
夏季通風室外計算干球溫度：30.6℃
冬季通風室外計算干球溫度：-1.1℃
1)?地下車站（站臺設置屏蔽門）
站廳夏季空調設計參數：干球溫度：30℃
相對濕度：40% ~ 65%
站臺夏季空調設計參數：干球溫度：29℃
相對濕度：40% ~ 65%
地下?lián)Q乘平臺空調設計參數：干球溫度：29℃
相對濕度：40% ~ 65%
出入口通道（超過60m時）干球溫度：30℃?相對濕度不控制
2)?設備管理用房設計參數見表14-1。
表14-1??????????????????設備及管理用房設計參數
| 房間名稱 | 冬季 | 夏季 | 小時最小換氣次數 | ||
| 計算溫度 （℃） | 計算溫度 （℃） | 相對濕度（%） | 進風 | 排風 | |
| 男女更衣室、乘務員休息室、票務室 | 18 | 27 | 40～60 | 6 | 6 |
| 車站控制室、電控室、變電所控制室 | 18 | 27 | 40～60 | 6 | 5 |
| 安全門控制室、AFC機房、銀行 | 16 | 27 | 40～60 | 6 | 6 |
| 通信設備室、信號設備室、外部通信室、
公安通信室 |
12 | 27 | 40～60 | 6 | 5 |
| 降壓變電所、牽引降壓混合變電所 | —— | 36 | —— | 按排除余熱計算風量 | |
| 照明配電室、AFC配線間 | 16 | 36 | —— | 4 | 4 |
| 工務工區用房、通信工區檢修室 | 16 | 27 | <65 | 6 | 6 |
| AFC電源室、蓄電池室 | 16 | 30 | —— | 6 | 6 |
| 盥洗間、公共洗手間 | >5 | —— | —— | —— | 20 |
| 清掃工具室、車站用品庫、廣告設備庫、氣瓶室 | —— | —— | —— | —— | 4 |
| 污水泵房、廢水泵房、消防泵房 | 5 | —— | —— | —— | 4 |
| 通風空調機房、冷凍機房 | —— | —— | —— | 6 | 6 |
注：車站控制室、會議室等的空調換氣次數應不少于6次/h；盥洗間、洗手間排風量每坑位按100m3/h計算，且小時換氣次數不宜少于10次。
3)?站臺、站廳（當送風為同一空調器時按站臺送風溫差控制）△T≈10℃
電氣用房如采用冷風降溫時，送風溫差應保證在電氣設備空載時不結露的情況下，適當提高送風溫差， 一般取△T≈15℃～19℃。
其它設備管理用房區域??△T≈10℃。
4)?隧道通風系統主要設計參數
⑴?隧道溫度：正常運行時區間隧道內最熱月日最高平均溫度≤40.0℃。
⑵?阻塞運行時送風量保證斷面風速不小于2m/s，并控制列車頂部最不利點隧道溫度低于45℃。
⑶?隧道煙氣控制流速：2m/s≤V<11m/s
⑷?隧道內壓力變化標準：當壓力變化絕對值≤700Pa時，在1.7秒內隧道內的壓力變化應≤700Pa；壓力變化絕對值＞700Pa時，壓力變化率必須＜410 Pa/s。
5)?新風量標準
⑴車站公共區：
車站公共區空調季節小新風運行時取下面三者最大值：
a)?每個計算人員按12.6m3/h計；
b)?不小于系統總風量的10%；
c)?屏蔽門漏風量。
地下車站公共區空調季節全新風運行或非空調季節全通風：每個計算人員按30m3/h計算且換氣次數不小于5次/h。
⑵車站設備管理用房區：
車站管理、設備用房區：空調計算人員新風量按30m3/人.h計。
6)?通風空調計算人員數量
（1）??車站公共區
根據乘客在車站停留時間和車站客流情況，通過停留時間與小時高峰客流的關系計算得出站廳、站臺的通風空調計算人員數量。
非換乘車站公共區
乘客在車站平均停留時間如下：上車客流車站平均停留時間為按行車間隔加2分鐘，其中站廳停留2分鐘,站臺停留一個行車間隔；下車客流平均車站停留時間為3分鐘， 站廳、站臺各停留1.5分鐘，客流按車站遠期客流計算。
換乘車站公共區
換乘客流車站停留時間：換乘上車客流站臺停留一個行車間隔，換乘客流其它地方停留1.5分鐘。
（2）??車站設備管理用房
按室內實際人數計算，且計算總?cè)藬?shù)不得少于2人。
7)?噪聲標準
車站內站廳、站臺 ? ? ? ≤70dB(A)
通風及空調機房??????????≤90dB(A)
非通風空調設備用房 ? ?≤60dB(A)
管理用房 ? ? ? ? ? ? ? ? ? ≤60dB(A)
地面設施：通風空調設備傳至地面風亭、室外冷卻塔、布置在室外的空調室外機等地面設施的噪音應符合GB3096-2008《聲環境質量標準》及環評報告的要求，各類別環境噪聲值見見表14-2。
表14-2?????????環境噪聲值????????單位：dB(A)
| 類別 | 適用范圍 | 時段 | ||
| 晝間 | 夜間 | |||
| 0
1 |
療養、高級別墅、高級賓館區 | 50 | 40 | |
| 1 | 居住、文教區 | 55 | 45 | |
| 2 | 混合區 | 60 | 50 | |
| 3 | 工業區 | 65 | 55 | |
| 4 | 4a類 | 交通干線兩側 | 70 | 55 |
| 4b類 | 鐵路干線兩側 | 70 | 60 | |
8)?空氣質量標準
二氧化碳濃度 ? ? ? ? ? ? ? ? ? ? ? ? ? ???≤1.5‰
可吸入顆粒物的日平均濃度 ? ? ? ? ? ?＜0.25mg/m3
9)?流速設計標準
區間隧道早晚冷卻通風斷面平均風速??≥2.0 m/s
金屬風道最大排煙風速 ? ? ? ? ? ? ? ? ? ≤20 m/s
非金屬風道最大排煙風速 ? ? ? ? ? ? ?? ≤15 m/s
其它設計流速應符合相關規定要求。
10)?????防排煙設計標準
⑴?地下車站及區間隧道內設置防煙、排煙及事故通風系統。
⑵?按全線同一時間內發生一次火災考慮，對于換乘車站，按同一車站同一時間發生一次火災考慮。
⑶?一輛列車火災規模按5MW設計，同時考慮1.5倍的安全系數。
⑷?列車發生火災且停在區間隧道內時，其控制煙氣流動的風速應根據隧道內煙氣控制模型的臨界風速計算確定，斷面風速應在2.0～11.0m/s之間。
⑸?地下車站站廳、站臺、換乘廳的防火分區應劃分防煙分區，每個防煙分區的建筑面積不宜超過750m2，且防煙分區不得跨越防火分區；排煙量按每分鐘每平方米建筑面積1m3計算，排煙設備的排煙能力按同時排除兩個防煙分區煙量配置，并應有1.1倍的漏風系數；當站臺發生火災時，應保證站廳到站臺的樓扶梯口處具有不小于1.5m/s的向下氣流。
⑹?地下站設備管理用房區在同一防火分區內總建筑面積超過200┫或單個房間面積超過50┫且經常有人停留的房間應設機械排煙；最遠點到地下車站公共區的直線距離超過20m的內走道（其排煙量應為走道面積加上不排煙最大房間面積計算），連續長度大于60m的地下通道和出入口通道設機械排煙。機械排煙系統的排煙量：在擔負1個防煙分區時，按60m3/（h?m2）計算；在擔負2個及2個以上防煙分區時，按最大防煙分區面積120m3/（h?m2）計算。單臺風機排煙量不應小于7200 m3/h，排煙設備應考慮10%～20％的漏風量，排煙時應設有不小于50％排煙量的機械補風。
⑺?排煙口距最不利排煙點不應超過30m，排煙口不應被下方的設備管線遮擋。
⑻?超過2層的設備管理用房區的封閉樓梯間應設置機械加壓送風系統；車站控制室在車站發生火災時應相對周邊區域保持正壓。
⑼?區間隧道通風系統排煙設備及煙氣經過的輔助設備要求在150℃能連續有效工作1小時；車站隧道通風系統、車站排煙設備及煙氣經過的輔助設備要求250℃能連續有效工作1小時。
⑽?設計安全系數
通風空調系統的設備在利用設計計算值選型時，制冷機的冷量、空調器的冷量和風壓、水泵的水流量和揚程、風機的風量和風壓等均應考慮一定的安全系數。圖紙中表示最終的設備選型參數（風量、冷量、全壓、揚程、流量等）
空調器設備選型冷量?? =??計算冷量?? *?? 1.1
空調器設備選型風量?? =??計算風量? *?? 1.1
制冷機的冷量???????? =??計算冷量
冷卻塔的選型水量??? =??計算水量?? *?? 1.3
水泵的設備選型流量?? =??計算流量（并聯工況應考慮流量折減）
水泵的設備選型揚程?? =??計算揚程?? *?? 1.1
風機的設備選型風量?? =??計算風量?? *?? 1.1
風機的設備選型全壓?? =??計算全壓?? *?? 1.1
1)?風亭應位于潔凈地帶，進、排風亭宜合建，排風口與進風口直線最短距離≥10m，且與周圍建筑物的直線最短距離≥5m。
2)?進風亭進風格柵底部距地坪應≥2m，位于綠化帶內時≥1m。
通風空調系統包括隧道通風系統和車站通風空調系統兩大部分：隧道通風系統（含防排煙系統）分為區間隧道通風系統和車站隧道通風系統兩部分；車站通風空調系統分為車站公共區通風空調系統（含防排煙系統）、車站設備管理用房通風空調系統（含防排煙系統）及空調水系統。
⑴隧道通風系統（含防排煙系統）
列車正常運營時應能排除隧道內的余熱余濕，確保隧道內的最熱月日最高平均溫度≤40℃，同時使隧道內空氣壓力變化率滿足相關設計標準；
列車阻塞時應能向阻塞區間提供一定的通風量，控制隧道溫度以滿足列車空調器仍能正常運行的要求。風量保證斷面風速不小于2m/s，并控制列車頂部最不利點隧道溫度低于45℃。
列車火災時應能及時排除煙氣和控制煙氣流向，誘導乘客安全撤離火災區域。
⑵車站公共區通風空調系統（含防排煙系統）
車站公共區通風空調系統（簡稱車站大系統）在正常運營時為乘客提供過渡性“暫時舒適”環境。
當車站公共區發生火災時，車站大系統（可與其它系統協調動作，例如隧道通風系統）應能迅速排除煙氣，同時為乘客提供一定的迎面風速，誘導乘客安全疏散。
⑶設備管理用房通風空調系統（含防排煙系統）
設備管理用房通風空調系統（簡稱車站小系統）正常運營時，應能為地鐵工作人員提供舒適的工作環境及滿足設備良好的運行環境條件。
當車站設備管理用房區發生火災時，應能及時排除煙氣或進行防煙防火分隔。
⑷空調水系統
空調水系統負責向車站公共區和設備管理用房區空調季節提供空調設備用冷凍水，能根據車站運營和非運營時段及全日負荷變化情況自動進行水系統負荷調節，實現節能運行。
南京地鐵六號線全長63.1km，共設置20座車站，其中高架站3座，地下站17座。其中機場段工程全長約37.5km，高架段長約18km，過渡段長約0.8km，地下段長約19.2km，共設置9座車站，高架車站3座，地下車站6座。
目前在我國地鐵通風空調系統制式應用比較廣泛的主要有屏蔽門系統及集成閉式系統（結合南京地鐵之前一些線路的設置情況按設置全高安全門的集成閉式系統考慮），現就這兩種系統形式比較分析。
1)?屏蔽門系統的特點
目前屏蔽門系統技術已經比較成熟，被廣泛應用于我國多個城市的地鐵線路中，特別是一些空調季節較長的高溫高濕地區，如廣州、深圳等地更是普遍采用，原廣州地鐵1號線采用的是開閉式通風空調系統，現已全部改造加裝完屏蔽門系統。
與集成閉式系統相比屏蔽門系統有如下一些特點：
⑴?地下站站臺公共區域設置屏蔽門與行車隧道隔離，安全性大大提高。
⑵?除列車?？空九_(tái)供乘客上下車外屏蔽門處于關閉狀態，大大減少了因車站與隧道間空氣對流的冷負荷損失，同時也提高了車站空氣潔凈度，列車進、出站帶來的噪音也有所降低。
⑶?活塞效應對車站的影響將減至最低程度，改善了車站的氣流組織，可以較好地控制車站的溫、濕度；而活塞效應本身得到加強，有利于隧道的活塞通風。列車正常運行時，區間隧道通風采用開式運行，依靠活塞效應將區間隧道的熱空氣排至外界，同時引入室外的新風來冷卻隧道。
⑷?合理配置通風空調系統在設備初投資、運行費用上會優于集成閉式系統。
2)?集成閉式系統的特點
目前，采用集成閉式系統（兼作開式運行）的軌道交通仍然還占據著一定的比例，特別是一些空調季節相對較短的北方城市和早期建造的地鐵，與屏蔽門系統相比其有如下一些特點：
⑴?由于列車活塞效應攜帶了部分車站公共區冷空氣進入隧道，空調季節隧道的平均溫度要比屏蔽門系統低。
⑵?隧道通風系統的運行方式根據室外氣候的變化可采用開式或閉式運行。
⑶?在正常閉式運行時，列車的活塞效應會將車站的空氣引入?yún)^(qū)間隧道內，同時將隧道的熱空氣引入站內，這樣空調季節將會導致車站的冷量損失，使空調系統投資和運行費用較高。
⑷?受活塞風的影響，車站的溫度場、速度場難以維持穩定，同時車站空氣品質也較難控制。
結合目前我國地鐵線路運行情況來看，無論是屏蔽門系統還是集成閉式系統，兩種方案在技術上均可行，而且都較成熟?？紤]到屏蔽門系統方案在運行能耗、費用以及站臺候車區的安全性、車站空調的舒適性、站內空氣品質等方面的優勢，南京地鐵六號線機場段工程地下站推薦采用設置屏蔽門的通風空調系統制式，高架站站臺候車區域與軌行區之間設置半高安全門。
屏蔽門制式下的隧道通風系統由兩部分組成：區間隧道通風系統和車站隧道通風系統。區間隧道通風系統的機房和風井一般布置于區間隧道兩端，對于有配線的區間或長區間根據不同情況可能存在區間射流風機或中間風井。車站隧道通風系統的機房和風井一般設置于車站的兩端。
1)?車站隧道通風系統
根據目前南京地鐵六號線機場段工程車站站臺層有效長度為120米，結合既有線路的運行情況，車站隧道通風系統按照雙端排風形式設計，布置詳見圖14-1所示：

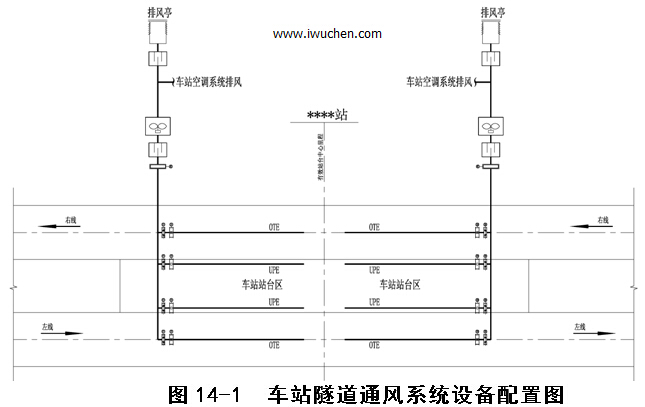

圖14-1?車站隧道通風系統設備配置圖
2)?區間隧道通風系統
⑴方案一：雙活塞風井方案（以下簡稱雙活塞系統）
參照目前國內地鐵線路的配置情況，大多數區間隧道通風系統采用以下方式，稱為標準配置，即在區間兩端對應每一隧道設置一活塞風井、配置一臺隧道風機和相應風閥等設備，每端兩臺隧道風機可實現互為備用及事故情況下向同一隧道送風，車站隧道風機與區間隧道風機分開設置，布置詳見圖14-2所示：

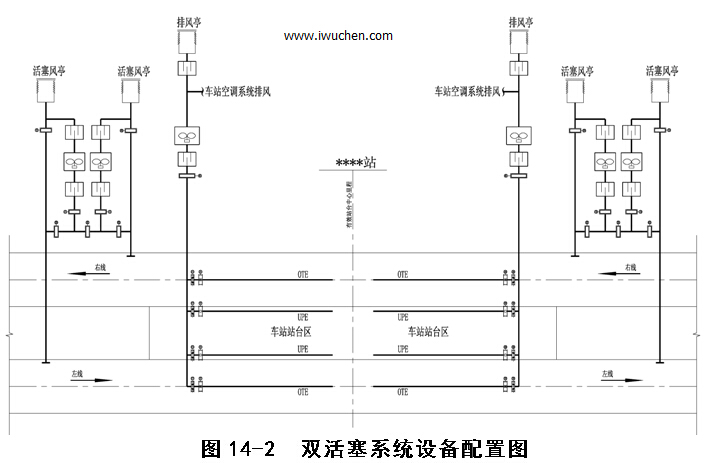

圖14-2?雙活塞系統設備配置圖
⑵方案二：單活塞風井方案（以下簡稱單活塞系統） ? (原文鏈接?http://www.gxshunjiang.com/a-970/)
通過模擬計算得知，可取消方案一標準配置中列車進站端的活塞風道，保留出站端的活塞風道，即在系統上取消了一條活塞風道，每個車站一端只有一條活塞風道至地面，同時車站每端設置兩臺隧道風機互為備用，共用一處風亭，與方案一比較，該系統優點是，活塞風井?dāng)?shù)量減少，土建規模小，活塞風井、隧道風機的位置靈活，控制風閥數量少，其缺點是，隧道內換氣數少，隧道內溫度相對較高，行車阻力較大，增加列車運行的牽引能耗。該方案車站隧道風機與區間隧道風機也是分開設置，布置詳見圖14-3所示：

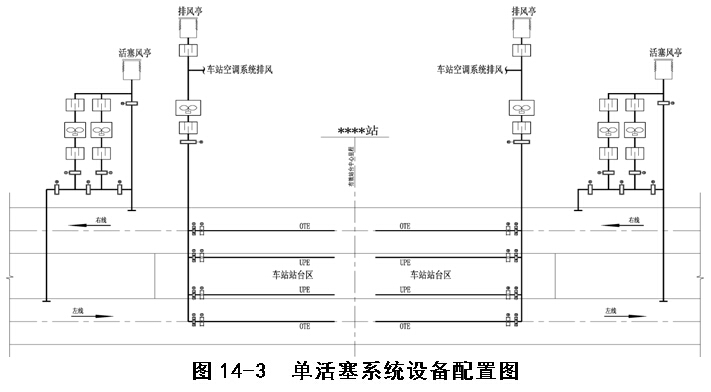

圖14-3?單活塞系統設備配置圖
由于采用屏蔽門系統需要避免兩側隧道連通造成的活塞風短路現象，上圖中的配置在正常情況下活塞風道只對一側隧道開啟，而另一側隧道的風閥需完全關閉。
⑶方案三：隧道風機兼容排熱風機方式（以下簡稱兼容系統）
由于區間隧道發生列車阻塞和火災事故的幾率很低，因此隧道風機使用率很低，除每天早晚通風外，一般均為停用狀態。本方案考慮采用區間隧道風機與車站隧道風機合并設置。
與方案2相比，該方案不同之處在于車站隧道風機與區間隧道風機合并設置,車站隧道排風通過區間隧道風機變頻運行實現。該系統優點是，減少了風道和機房的占地面積，而且減少風機的數量；其缺點是，隧道內換氣數少，隧道風機在變頻運行車站隧道排風時效率較低，對設備性能要求高，運營維修頻率增加，風閥數量多，控制模式較復雜，由于該系統受配線影響較大，一般無法在帶配線的車站中使用，布置詳見圖15-4所示：

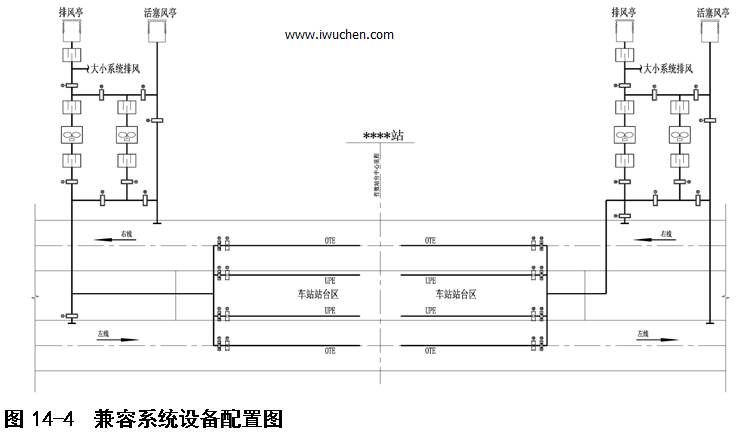

圖14-4?兼容系統設備配置圖
⑷方案選擇
方案二與方案三的最大不同之處是隧道風機是否兼作軌道排風機使用，方案一與方案二的隧道風機與車站隧道排風機分別獨立設置，因此風機選擇簡單，但需多占用一個軌道排風機房。方案三車站隧道排風機功能由隧道風機兼任，風機減少兩臺，但需對隧道風機進行變頻調節以滿足風機的兩個工作點要求；在運行費用上兩種方式基本相當，但由于方案三增加變頻器的損耗，因此方案三略多；在系統運行功能上，方案二由于兩臺隧道風機是完全的并聯關系，因此兩臺風機同時運行時必須同向運轉，方案一與方案二隧道通風風道與車站大小系統風道完全獨立，隧道通風系統與車站系統互不影響，方案三雖可以滿足兩臺風機按不同方向運轉的要求（一臺送風一臺排風方式），但由于有一臺隧道風機與車站大小系統共用風道，因此與該風道相連的大小系統對電動風閥關閉的要求較高，必須重視與車站排風道上相連電動風閥的密閉性。
模擬計算得知，地下車站每條隧道設置兩個活塞風井比在出站端設一個活塞風井的隧道平均溫度低，且列車在隧道內運行的空氣阻力也有一定程度的減少，從而可以減少列車運營的牽引能耗，但由于車站每端多出一個活塞風井，雙活塞方案土建投資較高。
結合本線特點，線路多處于市郊，周邊建筑物較少，用地協調難度相對市區要小，同時考慮到遠期區間隧道壁面溫度的進一步降低，推薦采用方案一的雙活塞系統方案。
本線路區間長度較長，如佛城西路站到正德學院站區間有3.6Km,正德學院站到南京南站區間有4.1Km,行車組織存在同一時刻區間兩輛車前后追蹤的情況，根據防災要求，需要設置中間風機房。中間風機房設置活塞風井，正常運行時增強長區間與室外的通風換氣，降低區間隧道溫度；列車運行時減少行車阻力，降低運營能耗，布置詳見圖14-5所示：

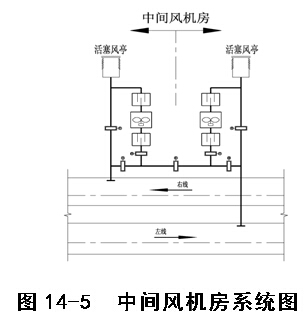

圖14-5?中間風機房系統圖
屏蔽門制式下的公共區通風空調系統僅是服務于車站站廳、站臺及換乘通道等公共空間，簡稱大系統。根據本線情況，車站站臺有效長度為120m，結合南京既有線路的設置情況，車站大系統采用雙端送風，即空調設備分別布置于車站兩端，共同負擔整個車站公共區的通風空調。布置詳見圖14-6所示：

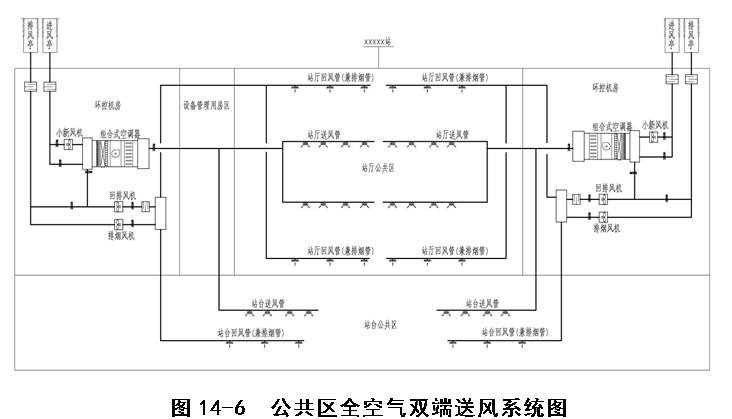

圖14-6?公共區全空氣雙端送風系統圖
該系統采用雙風機全空氣一次回風系統，車站站廳層兩端分設一個環控機房，每個環控機房設一臺組合式空調器、一臺空調新風機、一臺回排風風機、一臺排煙風機和相應的風閥，共同負擔整個車站公共區的空調送風、回排風及排煙，滿足空調季節小新風運行、空調季節全新風運行和非空調季節全通風運行三種運行工況。
合理配置大系統空調設備，根據運營時段的不同采用變頻運行，組合式空調器和回排風機設置變頻器，可進一步降低運行費用。
根據本線線路、站位情況，地面用地限制條件較少，且站間距較大，所以，推薦采用分站供冷方式。根據車站大小系統負荷的不同冷水機組的配置有如下兩個方案：1、主機采用兩大一小配置：運營時間內由兩臺大的冷水機組負擔大小系統負荷，夜間小系統運行時單獨開啟小的一臺冷水機組提供冷源；2、采用兩臺等冷量冷水機組配置，總冷量按大小系統負荷確定，夜間單獨開啟其中一臺為小系統提供冷源。

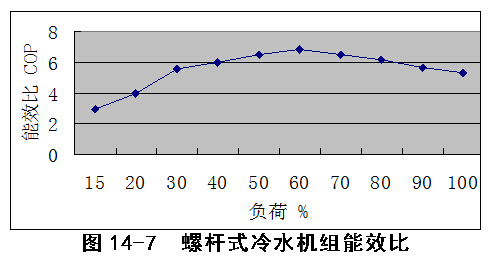

螺桿式冷水機組一般冷量可調節范圍在25％～100％之間，其各部分負荷下的能效比（COP）值如圖14-7:
圖14-7?螺桿式冷水機組能效比
根據上圖顯示，冷水機組在50％～80％的部分負荷的COP值是最高的，而在40％以下部分負荷的COP值將會急劇下降。所以，對于車站是采用兩臺等冷量冷水機組還是采用兩大一小冷水機組并聯運行需作綜合經濟性比較，如表14-3：
| 方案描述 | 兩大一小共三臺冷水機組 | 兩臺等冷量冷水機組 | |
| 土建初投資差額（萬元） | +30 | 0 | |
| 設備初投資差額（萬元） | +20 | 0 | |
| 年運行費用差額（元） | 0 | >+6 | |
| 系統優點 | 1、各冷水機組間相對獨立，系統運行靈活性強；
2、機組運行效率高。 |
1、設備數量較少；
2、初投資較?。?/p> 3、環控機房面積較小。 |
|
| 系統缺點 | 1、設備數量較多，初投資大；
2、冷卻塔占地較大，影響地面景觀； 3、環控機房面積較大。 |
1、機組運行效率較低，運行費用高；
2、系統運行靈活性弱； 3、在夜間及過渡季節低負荷運行時機組容易頻繁啟停，影響機組壽命。 |
|
| 備注 | 1、車站總冷負荷為1200kW，小系統冷負荷為300kW；
2、冷水機組運行總時間為9個月，冷水機組在總負荷40％以下的部分負荷運行時間為3個月，且低于40％運行時均按40％時的能效比計算； 3、電費按0.6元/kWh計算； 4、差額中“+”代表增加的費用。 |
||
從以上經濟分析可以得出，在小系統冷負荷占車站總冷負荷為25％時，冷水機組兩大一小的設置方案較設置兩臺冷水機組的方案初投資增加約500000元，年運行費用減少60000元，靜態回收周期8.4年，回收周期較長，當小系統冷負荷所占比例越小，其年運行費用的差額就越大，回收周期就越短。同時，兩大一小冷水機組的配置可減少過渡季節、夜間等低負荷情況下冷水機組頻繁啟停的現象，增加了冷水機組的壽命。所以，各車站應根據冷負荷計算具體情況來確定冷水機的配置。
另外，由于小系統在非空調季非運營時間的負荷比較小，冷源的選擇應考慮在15％小系統負荷情況下的穩定運行。推薦選用多機頭的螺桿冷水機。

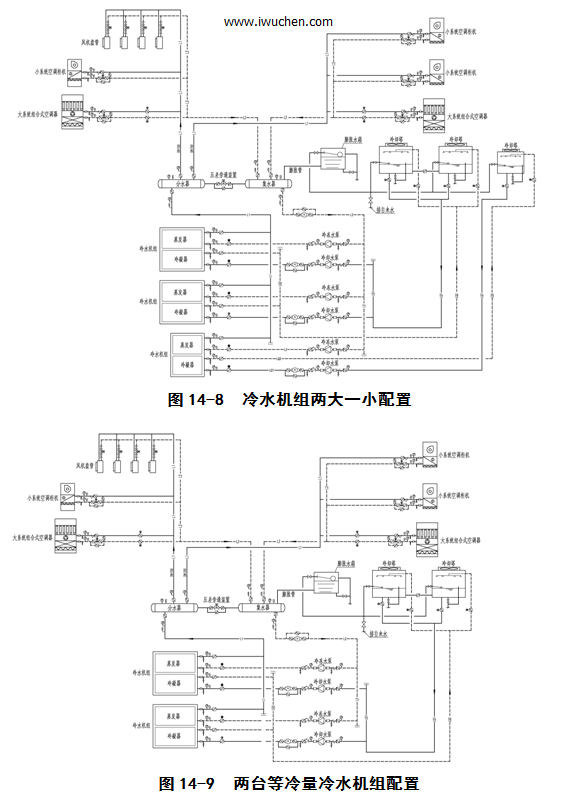

兩中方案冷水系統配置詳見圖14-8及圖14-9所示：
圖14-8?冷水機組兩大一小配置
圖14-9?兩臺等冷量冷水機組配置
1)?正常運行
（1）??早晚運行
清晨運營前半小時、夜晚收車后半小時，應根據實際需要，進行排熱、機械冷卻通風。
（2）??正常運行
列車正常運行時，車站隧道通風系統投入運行而區間隧道通風系統停止運行。在一般區間隧道內利用活塞作用、通過車站兩端的活塞風井進行通風換氣排除區間隧道的余熱余濕；在設有中間風井的區間隧道，開啟區間隧道中間風井，利用列車活塞作用，通過車站兩端的活塞風井和區間隧道中間風井進行通風換氣排除區間隧道的余熱余濕。
2)?阻塞運行
當列車因故障或其它原因而必須停在區間(由信號系統確認阻塞后)超過2分鐘時，按行車方向進行機械通風，保證列車空調器的運行。
3)?火災事故運行
當著火列車停在車站時，利用車站隧道通風系統進行排煙，相應的根據情況可開啟布置在車站兩端的區間隧道風機輔助排煙；當著火列車停在區間隧道內時，應按預定隧道內火災模式進行排煙，并送入新風誘導乘客疏散。
1)?正常運行
（1）??空調季節小新風工況
當站外空氣焓值大于車站內空氣焓值時，空調系統采用小新風運行。清晨運營前可根據需要，執行預冷模式。
（2）??空調季節全新風工況
當站外空氣焓值小于或等于車站內空氣焓值且站外空氣溫度大于空調設計送風溫度時，采用全新風空調運行，空調器處理室外新風后送至空調區域，排風全部排至車站外。
（3）??非空調季節全通風工況
當站外空氣溫度小于空調設計送風溫度時，關閉水系統電動蝶閥，外界空氣不經冷卻處理直接送至空調區域，排風則全部排出車站外。
（4）??夜間運行工況
夜間收車后停止車站空調大系統及其水系統的運行。
2)?車站乘客過度擁擠
當發生突發性客流、區間阻塞、線路故障及其它原因引起車站乘客過度擁擠時，大系統的組合式空調器、制冷機、冷凍水泵、冷卻水泵、冷卻塔等空調設備應根據實際情況按當時季節正常運行的滿負荷狀態運行。
3)?火災事故運行
車站公共區發生火災時，立即停止車站空調水系統和小系統，轉換到車站大系統火災模式運行。當站臺層發生火災時，利用站臺層排煙系統同時開啟隧道通風系統協助運行將煙氣經排風井排至車站外，車站內人員迎著新風方向從站臺經站廳疏散至地面；當站廳層發生火災時，利用站廳層排風系統進行排煙，利用出入口自然補風，車站內人員迎著新風方向從車站出入口向地面疏散。
1)?正常運行
設有通風空調系統的設備管理用房，當采用全空氣系統方式空調時，空調系統采用空調季節小新風、空調季節全新風和非空調季節全通風三種方式進行控制；當采用風機盤管加新風系統時，空調季節利用盤管加新風進行空調，非空調季節只送新風和排風。對只設通風系統的設備、管理用房，全年按設定的通風模式進行。
2)?火災事故運行
當車站一端設備管理用房發生火災時，對應區的小系統立即轉入到設定的火災模式運行，同時其它小系統和車站大系統停止運行。根據小系統的形式立即排除煙氣或隔斷火源和煙氣，設有排煙系統的內通道立即進行排煙，設有加壓送風的疏散樓梯立即進行加壓送風。
車站及隧道通風空調系統的控制由中央控制、車站控制以及就地控制三級組成。
1)?中央控制
⑴?對全線隧道通風系統的隧道風機（包括區間隧道風機和車站隧道排風機以及中間風機房的隧道風機）、射流風機、電動風閥進行監控。
⑵?對各站通風空調大系統的空調器、空調新風機、回/排風機、排煙風機、電動風閥進行監視。
2)?車站控制
⑴?對本站所管轄范圍內的隧道通風系統的隧道風機（包括區間隧道風機和車站隧道排風機）、推力風機、射流風機、長區間隧道中間風機房的隧道風機、電動風閥。
⑵?對設置在車站內的溫、濕度監測點進行監視。
⑶?對本站通風空調大系統的空調器、空調新風機、回/排風機、排煙風機、電動風閥、水管上電動二通閥等進行監控。對本站冷水機組、冷凍水泵、冷卻水泵、冷卻塔、水管上電動碟閥、水處理設備等進行監視。
⑷?對本車站通風空調大系統上的防火閥進行監視（由FAS實現）；對本站通風空調大、小系統上的防火閥、防煙防火閥進行監控（監視由FAS實現）。
⑸?對本站通風空調小系統的空調器、空調新風機、回/排風機、排煙風機、電動風閥、電動二通閥等進行監控。
⑹?對本站通風空調大系統空調器過濾器前后的壓差傳感器進行監視。
⑺?對小系統水系統的壓差傳感器、流量開關等進行監視。
3)?就地控制
⑴?對設置在車站內的溫、濕度監測點進行監視。
⑵?對本站通風空調大、小系統的空調器、空調新風機、回/排風機、排煙風機、電動風閥、水管上電動二通閥等進行監控。對本站冷水機組、冷凍水泵、冷卻水泵、冷卻塔、水管上電動碟閥、水處理設備等進行監視。
⑶?冷水機組、冷凍水泵、冷卻水泵、冷卻塔、水管上電動碟閥、壓差旁通裝置由冷水機組群控系統控制。
1)?室外空氣計算參數：
夏季空調室外空氣計算干球溫度:34.8℃
夏季空調室外空氣計算濕球溫度:28.1℃
夏季通風室外空氣計算干球溫度:30.6℃
冬季通風室外空氣計算干球溫度:-1.1℃
冬季采暖室外空氣計算干球溫度:-1.6℃
冬季室外空氣平均風速:2.5m/s
2)?室內空氣計算參數：
站廳夏季空調設計參數：干球溫度不大于30℃
相對濕度45% ~ 65%
設備管理用房夏季空調室內計算溫度，詳見表18-1。
3)?其他標準
新風量標準、空氣質量標準、設備選型附加系數等均與地下車站相同。
1)?對于高架車站，站廳、站臺層公共區采用自然通風，由門窗、站廳與站臺的連通口自然流通換氣。
2)?各站有工藝要求的設備管理用房需設置空調，采用變制冷劑流量分體式空氣調節系統。如設備用房和管理、辦公用房區域內需要設置空調的房間過少，則可采用單冷或冷、暖型分體式空調器（冬季室內溫度要求為18℃的房間采用冷暖型空調）。
3)?各站變配電室設機械排風、自然進風系統。排風機一般應設于側墻，自然進風口應設置防雨百葉及防蟲網，避免飄雨或蚊蟲等進入房間。一般情況下不設置屋頂排風機。
4)?自然排煙的房間及車站公共區，可開啟外窗面積應不小于建筑面積的2%。
無自然通風條件的房間設機械通風。
5)?對無外窗的房間、走廊等根據相關規范設置。
6)?高架車站的空調、機械排風、排煙設施，均為車站集中控制與就地控制。
城市軌道交通地下線的噪聲問題發生在通風井距噪聲敏感點太近的情況。
區間隧道、車站通風系統的隧道風機、車站隧道風機、各新風機、回/排風機的通風路徑與地面相通，其運行噪聲可通過活塞風亭、車站進風亭和車站排風亭向地面?zhèn)鞑?。目前常?guī)設計的進排風道上均設置了消聲器，其對環境的影響基本滿足國家有關標準要求?；钊L(fēng)道則需根據風亭位置、噪聲等級要求等統籌考慮，妥善處理和解決噪聲污染問題。
活塞風道噪聲源主要有列車行駛時產生的噪聲、活塞風亭百葉氣流再生噪聲等。
根據風亭周邊的條件，通過分析風亭與周邊敏感點相對位置，首選在風亭周圍設置室外聲屏障的方案。
1)?當設置室外聲屏障條件不允許時，對處在“4類區”的車站，通過分析風亭與周邊敏感點相對位置，按計算需要考慮是否在活塞風亭內設置消聲器。
2)?設置室外聲屏障條件不允許時，對處在“1類區”、“2類區”的車站，必須在活塞風亭（道）中增設消聲器，以滿足環保對噪聲的控制要求。
3)?百葉選型時需對氣流再生噪聲提出控制要求。
1)?通風機、空調器、制冷機、水泵、冷卻塔等設備是產生噪聲和振動的主要設備，在設計中應根據實際情況，優先選擇噪聲小，運轉平穩的產品。
2)?產生主要噪聲和振動的設備應在建筑和結構設計配合中考慮消聲和減振措施。
3)?車站通風空調系統應根據噪音計算結果確定是否采取消聲措施。
4)?風管、水管與設備連接處均應設置減振措施。
1)?地面進風風亭應設在空氣潔凈的地方，且應布置在排風亭與活塞風亭的上風側，任何建筑物距通風亭的口部直線距離不小于5 m。
2)?風亭不宜采用敞開式，同時應與周圍環境相協調設計為建筑小品。如果風亭受條件限制采用敞開式設置形式時，新風亭與排風亭、活塞風亭間的距離不應小于10m，同時各風井出地面高度不能小于1m并滿足防澇要求，四周作綠化遮擋，敞開風亭內部應設置排水設施。
3)?進風亭百葉底部距地面高度應大于2 m，當布置在綠化地帶內時，高度可因地制宜適當降低。
4)?當進風亭與排風亭合建時，進風口與排風口方向應盡量錯開，進風口百葉應面對主導風向,若進、排風口在同一方向時,排風口應布置在進風口上方，兩種風口邊沿之間的距離一般應≥5m，避免二次污染，當排風亭與出入口合建時，排風口百葉底部距地面高度一般應≥5m，避免排煙倒灌進車站。
5)?各風道和風亭均應作好防水和排水設計，防止外界水流入風道內。
根據目前地鐵的建設經驗，通風空調設備已能全部實現國產化，從目前各地地鐵線路實際運行情況來看，如廣州地鐵二、三、四、五號線以及深圳地鐵一、四號線，性能穩定可靠，維護保證也比較好，國產化的設備是完全能夠滿足地鐵運營要求的，因此南京地鐵六號線機場段工程通風空調設備完全能夠全部實現國產化。
1)?加強車站規?？刂?、優化車站內部設備用房的合理布置與風道關系：
可以通過配合建筑設計盡量將車站中各區域使用功能、環境控制參數要求、運行時段要求及消防要求相同或相近的設備及管理用房相對集中布置，并按此分類設置通風或空調系統以簡化控制、實現節能運行；對于地下車站通風與空調系統的設備用房應按照就近服務和臨近進、排風道的原則靈活布置，以盡量減小通風系統的管路長度和尺寸、減少運行費用。
建筑設計車站出入口時，盡量設置拐彎，并避免同一端的兩側出入口正對，增加室外空氣進入車站的阻力，從而減少由于屏蔽門打開時車站內的負壓造成的室外空氣直接進入車站的風量。
2)?適當加大送風溫差,并在滿足國家節能標準和噪聲標準的前提下適當提高送風速度,以減少車站層高，降低土建造價：
通過采用加大送風溫差方式減少送風量、并保證送風溫度高于車站站廳露點溫度以防結露的前提下，實現風管高度等尺寸的減少來降低車站層高，節省土建造價，達到既滿足溫濕度要求、衛生要求、又經濟的最優送風溫差（10～12℃）。
通過適當加大主風管流速并保證其在經濟流速范圍內：現行國家標準GB 50019－2003《采暖、通風與空調設計規范》中相關條文認為8～10m/s均屬于經濟流速范疇，而地鐵工程通常限制在8m/s以下，但只要通風空調系統的風機水泵滿足《公共建筑節能設計標準》的要求：
單位風量消耗功率：Ws＜0.42w/m3/h
水系統的輸送能效比：ER＜0.0241
則可以減小主風管尺寸尤其是高度尺寸，并通過合理選擇風口類型，保證由于提高風速帶來的再生噪聲在車站公共區允許的范圍內（≤70dB(A)）。
3)?大系統組合空調器、回排風機采用變頻控制，在保證車站衛生要求的前提下，設計有效的運行模式，分析計算能耗，實現綜合節能。
4)?車站隧道排風機結合隧道內溫度進行變頻運行，在滿足隧道內溫度的前提下，可減少空調季節屏蔽門漏風量，實現節能運行。
另外推薦地鐵常用空氣過濾器：http://www.gxshunjiang.com/products/454.html
